Zamek nie kończy się na kluczu. Co ujawniły pomiary układu MUL-T-LOCK w drzwiach wejściowych

Autentyczne pomiary i geometria zamka. Dziesięć różnych fotografii z jednej serii serwisowej, każda z odrębnym opisem technicznym.

Autor: Konrad WiśniewskiŚlusarz z dojazdem · Warszawa i okolice

Zamek się zacina albo wymaga wymiany? Zadzwoń: 570 933 114. Zakres prac potwierdzamy po rozpoznaniu mechanizmu.

Mobilny Serwis Warszawa — dokumentacja ślusarska | Autor: Konrad Wiśniewski | tel. 570 933 114

Drzwi w okleinie drewnopodobnej, charakterystyczny wydłużony szyld, nieruchoma przez chwilę klamka i stalowe rygle widoczne po otwarciu skrzydła. To nie jest dekoracyjny zestaw okuć. Każdy z tych elementów przenosi siłę, utrzymuje określoną geometrię albo odpowiada za jeden etap zamykania. Przy naprawie wystarczy przeoczyć jeden wymiar, aby nowa część wyglądała prawidłowo, lecz nie współpracowała z istniejącym mechanizmem. Dlatego nasza dokumentacja pokazuje również te czynności, których zwykle nie widać w ogłoszeniu: przykładanie miary do szyldu, porównywanie położenia śrub i kontrolowanie występujących z krawędzi trzpieni.

Na oryginalnych fotografiach z tej serii rozpoznajemy oznaczenie MUL-T-LOCK na owalnym okuciu, klamki dźwigniowe po obu stronach skrzydła, cylindryczne elementy w strefie kasety, boczne rygle oraz wysunięty element w górnej krawędzi drzwi. Pokazujemy dziesięć osobnych ujęć, w tym kilka podobnych — ale każde zachowuje inną informację o montażu, położeniu części albo sposobie mierzenia. Nie występują tu wersje pomniejszone, kopie tego samego kadru ani sztucznie powiększone fotografie. Logo na szyldzie nie jest numerem katalogowym całego zamka, a napis na kluczu z pęku nie przesądza, jaka wkładka pracuje w drzwiach. Zewnętrzne podobieństwo nie wystarcza do identyfikacji konkretnej kasety.

Nie opisujemy zdjęć jako dowodu ukończonej wymiany całego mechanizmu, ponieważ dokumentują one przede wszystkim oględziny i pomiary. Firma wykonuje naprawy, wymiany oraz serwis takich zamków; o zakresie konkretnej czynności decyduje sprawdzony stan elementów i uzgodnienie z klientem. W tym materiale najistotniejsza jest technika doboru kompatybilnych podzespołów, a nie marketingowa obietnica, że każdy zamek da się zamienić na dowolny „podobny”.

Widok od strony użytkownika: owalny szyld, klamka, cylinder

Co mierzymy, zanim odkręcimy pierwszą śrubę

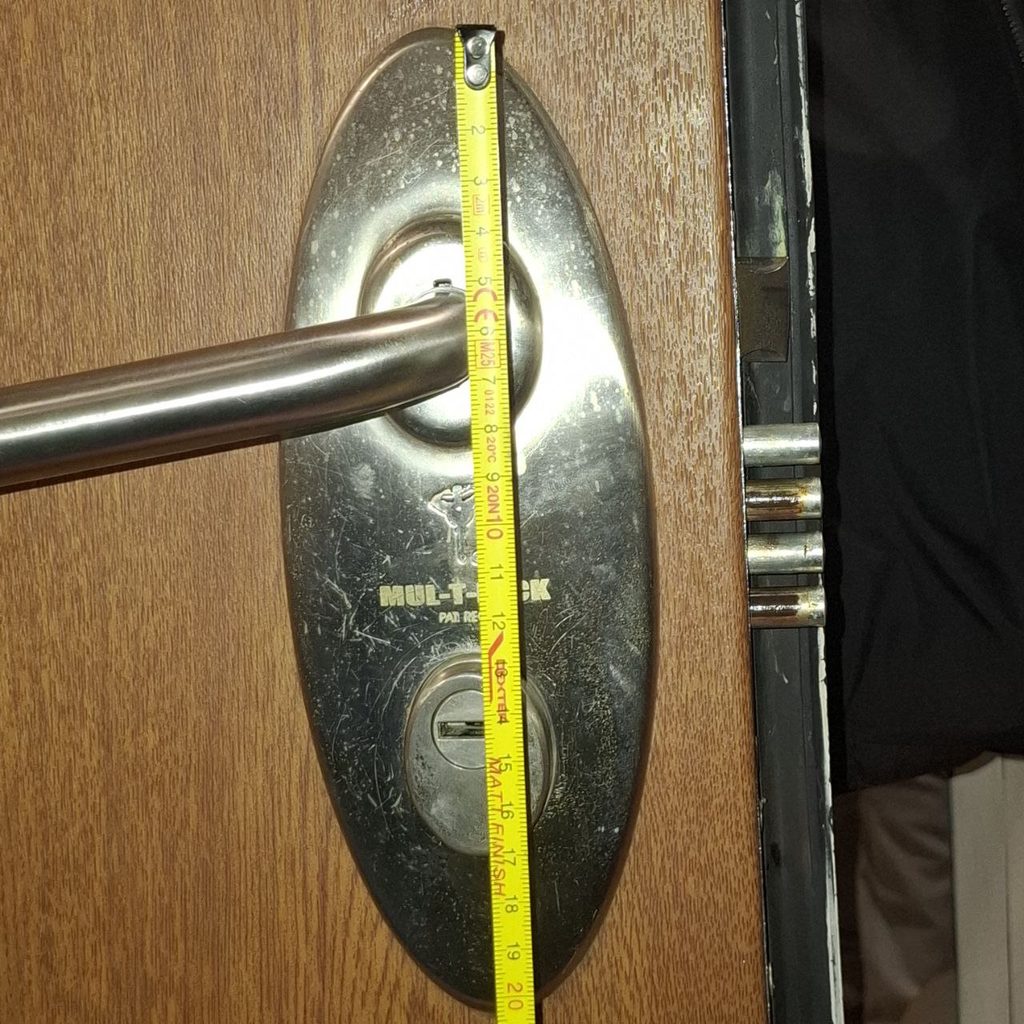

Na pierwszym ujęciu taśma leży wzdłuż owalnego szyldu wykonanego z metalu o połyskującym wykończeniu. W środkowej części znajduje się obrotowa podstawa klamki, poniżej widać osłonę lub element obsługowy cylindra. Napis MUL-T-LOCK jest czytelny na powierzchni okucia; poniżej występuje drobniejszy tekst, którego nie wykorzystujemy do wyciągania wniosków o modelu. Po prawej stronie fotografii widać grupę wysuniętych cylindrycznych elementów w krawędzi otwartego skrzydła. To ważne zestawienie: fotografia wiąże punkt obsługi zamka z zespołem wykonawczym, ale nie przedstawia połączeń wewnątrz kasety.

Wykonując dobór zamiennego szyldu, trzeba rozdzielić długość obrysu zewnętrznego, rozstaw punktów mocujących i rozstaw osi klamki oraz wkładki. Długi szyld może zakryć otwory po poprzednim okuciu, lecz zamontowany bez sprawdzenia osi może naciskać na obracającą się tuleję albo powodować przekoszenie trzpienia. W drugim wariancie krótszy szyld będzie odsłaniał stary otwór lub uszkodzoną okleinę. Sam wygląd stali szczotkowanej nie potwierdza sposobu przykręcenia: mocowanie może przechodzić na wylot przez skrzydło albo korzystać z innych punktów kotwienia w określonym zestawie.

W notatce wykonawcy dobrze jest też odnotować, z której strony drzwi wykonano pomiar. Ten sam owalny szyld może od strony korytarza i mieszkania współpracować z innym układem osłon, a różnica grubości okucia wpływa na długość trzpienia i dobór wkładki. Przy bardzo starych kompletach klamka może mieć zużyty punkt oparcia pod sprężynę powrotną. Jeżeli przed wymianą nie sprawdzimy tej strefy, nawet identycznie wyglądająca nowa klamka będzie pracować inaczej. Właśnie dlatego odczyty prowadzimy razem z obserwacją ruchu całego zestawu.

Na zdjęciu taśma sugeruje owalną osłonę o wysokości w przybliżeniu dwudziestu centymetrów, jednak perspektywa i pozycja końcówki nie pozwalają uczciwie opublikować wyniku z dokładnością do milimetra. W protokole montażowym zapisuje się wynik z pomiaru przy bezpośrednim przyłożeniu narzędzia, a nie z odczytu pikseli. Nie należy również mylić wysokości osłony z PZ, czyli odległością osi trzpienia klamki od osi wkładki. To dwa niezależne wymiary. Dokładność ma znaczenie szczególnie w drzwiach z wieloma punktami ryglowania: opór od źle ustawionej klamki może wyglądać jak awaria wewnętrznego przełożenia, mimo że sam zamek jest nadal sprawny. Z tego powodu w naszych pracach serwisowych zaczynamy od rozdzielenia geometrii okucia i zachowania mechanizmu.

Listwa czołowa nie jest wyłącznie osłoną

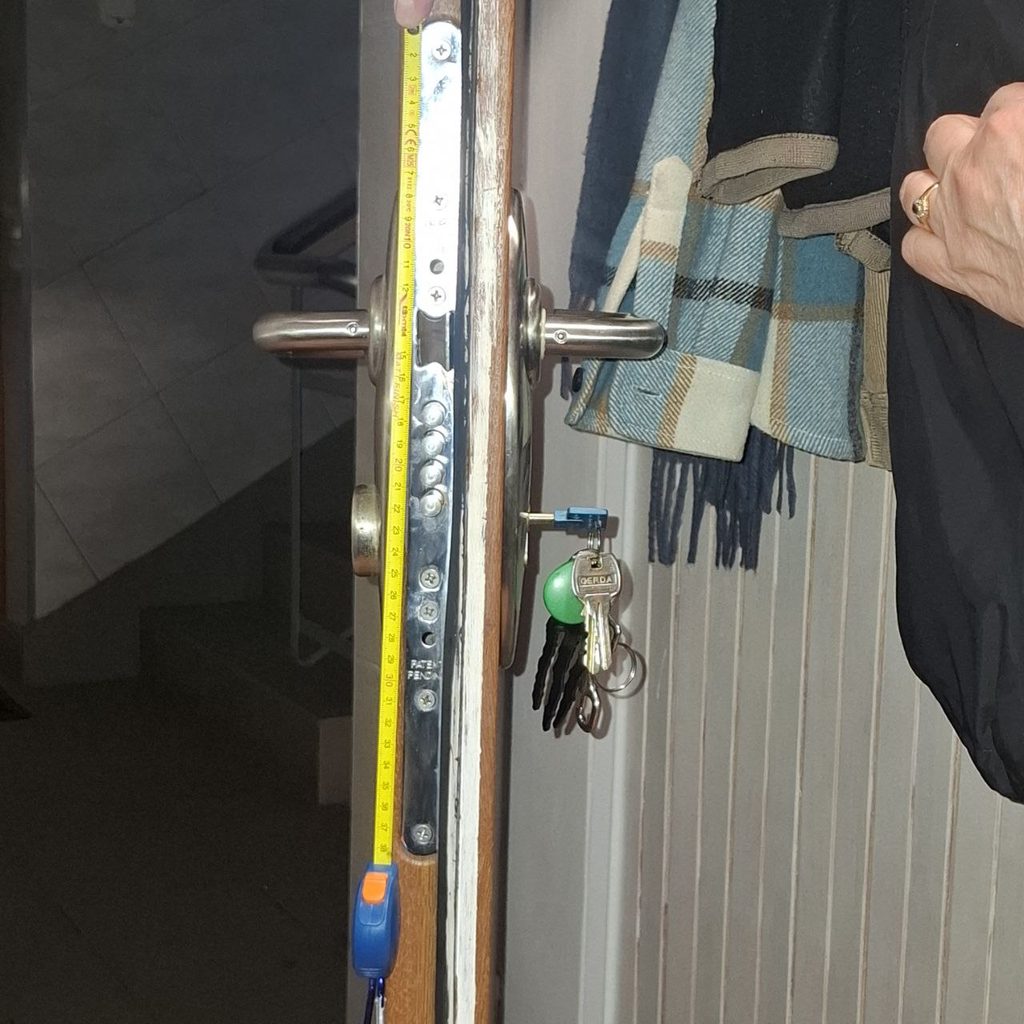

Drugie ujęcie przenosi uwagę na krawędź skrzydła. Metalowa listwa jest osadzona we frezowanym kanale, a przy jej bokach widać strefy wykończenia okleiny i uszczelnień. Klamki z obu stron pozostają na drzwiach. Miara biegnie od górnego punktu zespołu czołowego ku dołowi, równolegle do metalowej powierzchni. W polu widzenia znajduje się również klucz wiszący przy wkładce. Dla technika to pozwala powiązać wymiar frontu z poziomem klamki, ale nie stanowi podstawy do przypisania producentowi konkretnej serii zamków.

Listwa pełni funkcję montażową i prowadzącą. Może utrzymywać poszczególne korpusy, stanowić punkt mocowania do skrzydła i ograniczać przemieszczenie elementów przy przenoszeniu obciążeń. Jeśli śruby są poluzowane, pojawiają się ruchy względne między listwą a materiałem drzwi. Jeśli listwę wcześniej wygięto przy siłowym otwieraniu, opory mogą ujawniać się podczas ostatniego odcinka obrotu klucza, gdy rygle wchodzą w zaczepy. Dlatego sprawdzamy płaskość metalu, stan łbów śrub, gniazda i miejsca ewentualnych ocierań.

Warto dodatkowo zbadać, czy listwa nie ma wyboczonych brzegów, które zahaczają o rant frezu w skrzydle. Oględziny wykonane przy bocznym oświetleniu pomagają rozpoznać miejscowe odkształcenia, lecz nie zastępują pomiaru prostoliniowości. Jeśli zamek mocowano ponownie kilka razy, łby śrub bywają uszkodzone lub osadzone pod innym kątem. Nie należy wtedy bezmyślnie stosować coraz większych wkrętów: może zabraknąć materiału wokół otworu i zmieni się geometria osadzenia. Zabezpieczamy wykończenie skrzydła i sprawdzamy techniczną możliwość właściwego połączenia.

Nie wolno automatycznie uznawać zadrapań i śladów przy śrubach za dowód włamania; mogą wynikać z eksploatacji, wcześniejszych regulacji albo transportu elementu. Oceniając możliwość wymiany, liczymy punkty mocujące, określamy ich rozstaw względem niezależnej bazy, a następnie sprawdzamy, czy nowa kaseta zmieści się w istniejącym frezie. Pomiar samej listwy nie pokazuje jej grubości, kształtu krawędzi, głębokości skrzynki ani strony pracy zapadki. Te parametry weryfikuje się odrębnie. Montaż „na siłę”, gdy gniazdo jest węższe od obudowy, naraża okleinę na uszkodzenie, może osłabić osadzenie wkrętów i powoduje trwały nacisk na elementy ruchome. Znacznie lepiej zatrzymać pracę na etapie pomiaru niż próbować dopasowania zamka już po zamknięciu drzwi.

Drugi kadr pomiaru: gdzie naprawdę przebiega oś klamki

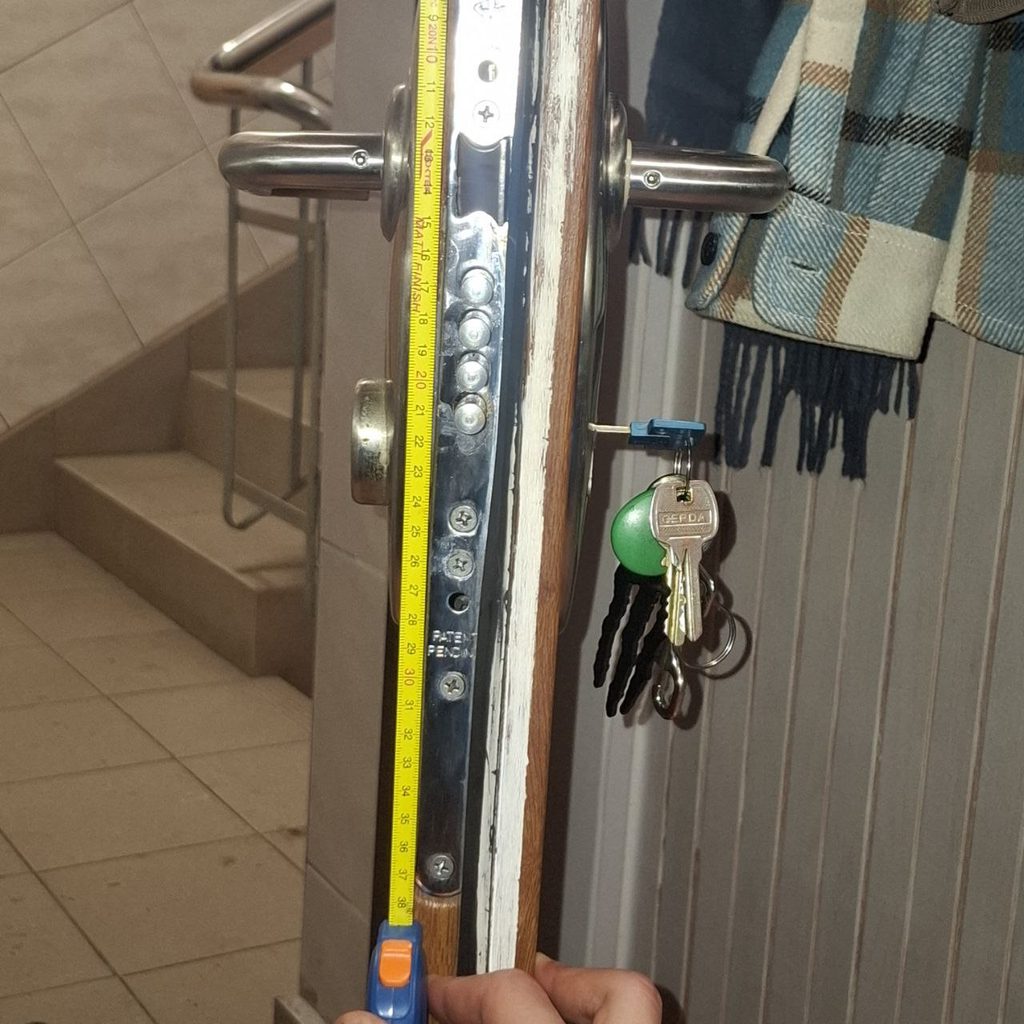

Na kolejnym ujęciu fotografujący odsunął aparat, dzięki czemu widać nie tylko listwę, lecz także oba ramiona klamek, niewielki zestaw przedmiotów zawieszony na kluczu i powierzchnię drzwi. Miara została poprowadzona wzdłuż metalu na większym odcinku. Taki kadr nie jest dubletem poprzedniego: pozwala ocenić położenie klamki wobec kasety, poziom montażu drugiej strony okucia oraz relację wysokości elementów cylindrycznych do śrub. Dla celów serwisowych porównanie różnych perspektyw jest użyteczne, bo na samym zbliżeniu trudno ocenić, do którego podzespołu należy mierzone miejsce.

W zamku z klamką problem często manifestuje się poprzez nierówny powrót dźwigni. Źródłem bywa nie tylko sprężyna w klamce, lecz także gniazdo trzpienia, tarcie trzpienia o osłonę, rozregulowana kaseta lub ciężko pracujący element połączony z zamkiem. Zanim wymontuje się część, trzeba obserwować różnicę pomiędzy pracą przy skrzydle otwartym i zamkniętym. Gdy opór pojawia się wyłącznie po domknięciu, podejrzenie kieruje się ku zaczepom lub geometrii skrzydła. Gdy występuje również przy drzwiach otwartych, uzasadniona jest dalsza diagnostyka podzespołu i okuć.

Istotny jest również kierunek pracy klamki w danej konstrukcji. W zestawach lewo- i prawostronnych różnie rozwiązano ogranicznik ruchu albo pozycję sprężyny, a w niektórych kompletach mechanizm jest odwracalny dopiero po odpowiednim przełożeniu elementów. Nie zakładamy więc, że każda dźwignia o tym samym kształcie może zastąpić poprzednią. Podczas testów przy otwartych drzwiach obserwuje się pełną drogę roboczą klamki bez szarpnięć, a równolegle zachowanie zapadki, jeżeli jest widoczna. Zapisujemy również objaw przed interwencją, aby po serwisie móc ocenić rzeczywistą zmianę.

Osobny test polega na sprawdzeniu nadmiernych luzów po stronie wewnętrznej i zewnętrznej, bez używania siły przekraczającej normalny zakres obsługi. Klamka powinna powracać do ustalonego położenia, a oś trzpienia powinna przechodzić przez oba okucia bez wymuszania bocznego docisku. Przy zamawianiu nowego kompletu bierze się pod uwagę kształt przekroju i długość trzpienia, grubość skrzydła oraz to, czy szyldy łączone są śrubami przelotowymi. Żaden z tych parametrów nie może zostać zatwierdzony wyłącznie z fotografii. Pomiary na miejscu mają więc znaczenie identyfikacyjne, a nie dekoracyjne: ograniczają ryzyko kupienia części podobnej, ale niezgodnej z mechaniką konkretnych drzwi.

Dolny koniec kasety: jak ustalić bazę pomiarową

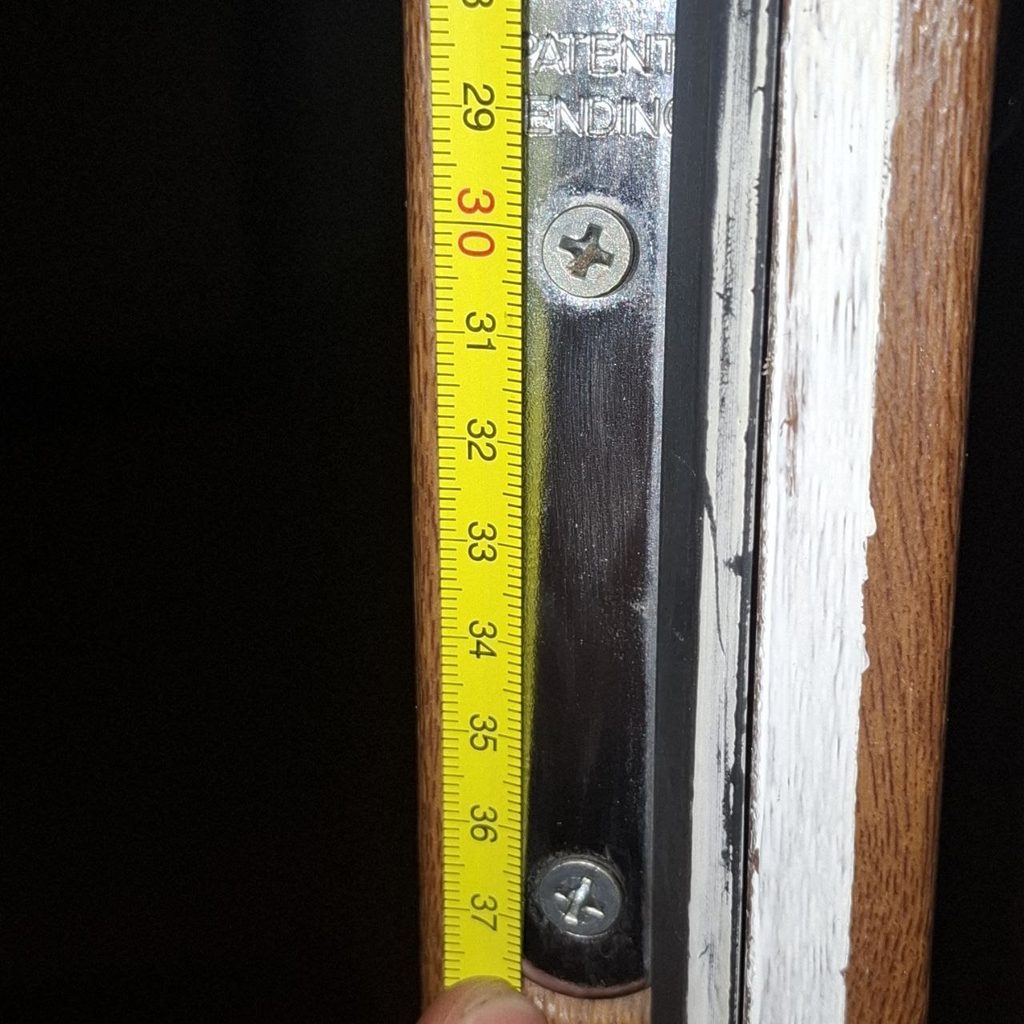

Czwarta fotografia daje bardzo mocne przybliżenie dolnego odcinka listwy. Na taśmie widać podziałkę centymetrową w zakresie około 29–38 cm; obok znajdują się śruby mocujące metal do krawędzi skrzydła. Wąski fragment białego wykończenia leży przy czarnym pasie uszczelnienia. Oznaczenie słowne przy końcu listwy można odczytać jako „PATENT PENDING”, co opisuje status oznaczenia patentowego, a nie katalog zamiennych zamków. Na fotografii wyraźniej niż w pozostałych kadrach dostrzegamy końcowe mocowanie w zagłębionym otworze.

Przy doborze części największym błędem jest przyjęcie przypadkowego końca listwy za bazę wszystkich wymiarów. W praktyce bazą może być oś klamki, środek otworu wkładki, linia śruby mocującej albo określony otwór technologiczny producenta. Jeżeli ktoś zestawi pomiar „od końca listwy” z rysunkiem katalogowym opisanym „od osi klamki”, otrzyma liczby nieporównywalne. Dlatego każdy wymiar zapisujemy wraz z punktem, od którego został pobrany, orientacją skrzydła i informacją, czy element był wysunięty czy cofnięty podczas pomiaru.

Przy zapisie metrologicznym szczególnie istotny jest kierunek podziałki. Odczyt z fotografii wykonanej pod kątem może zafałszować wymiary, a zagięta końcówka taśmy przesuwa punkt zerowy. Jeżeli punktem odniesienia jest koniec frezowanej listwy, trzeba określić, czy mierzy się od końca metalu, osi skrajnego wkrętu czy granicy widocznego wpustu. Dopiero tak opisane wartości można porównać z wymiarami części zamiennej. Fotografia kontrolna wykonana po demontażu umożliwia sprawdzenie, czy przy składaniu zachowano pierwotne położenie elementów względem skrzydła.

To ujęcie jest jednocześnie praktycznym argumentem za dokumentowaniem pozycji śrub. Jeżeli nowa listwa trafi w mocno rozbite otwory, może wymagać innego sposobu kotwienia, a nie tylko przykręcenia tych samych wkrętów. Przy drewnianym lub drewnopodobnym materiale ościeżnicowym ważna jest nośność podłoża; nieodpowiedni wkręt nie zapewni trwałego docisku podczas użytkowania. Należy przy tym unikać wiercenia obok wkładki i mechanizmów bez rozpoznania, co znajduje się wewnątrz. Ewentualne uszkodzenia lub otwory po poprzednim montażu ocenia się indywidualnie. Fotografię wykorzystujemy jako materiał do doboru, a nie jako dowód, że wszystkie wcześniejsze wkręty zostały już zastąpione nowymi.

Nie tylko kaseta: boczne ryglowanie i droga przenoszenia siły

Krótszy trzpień w bocznej krawędzi

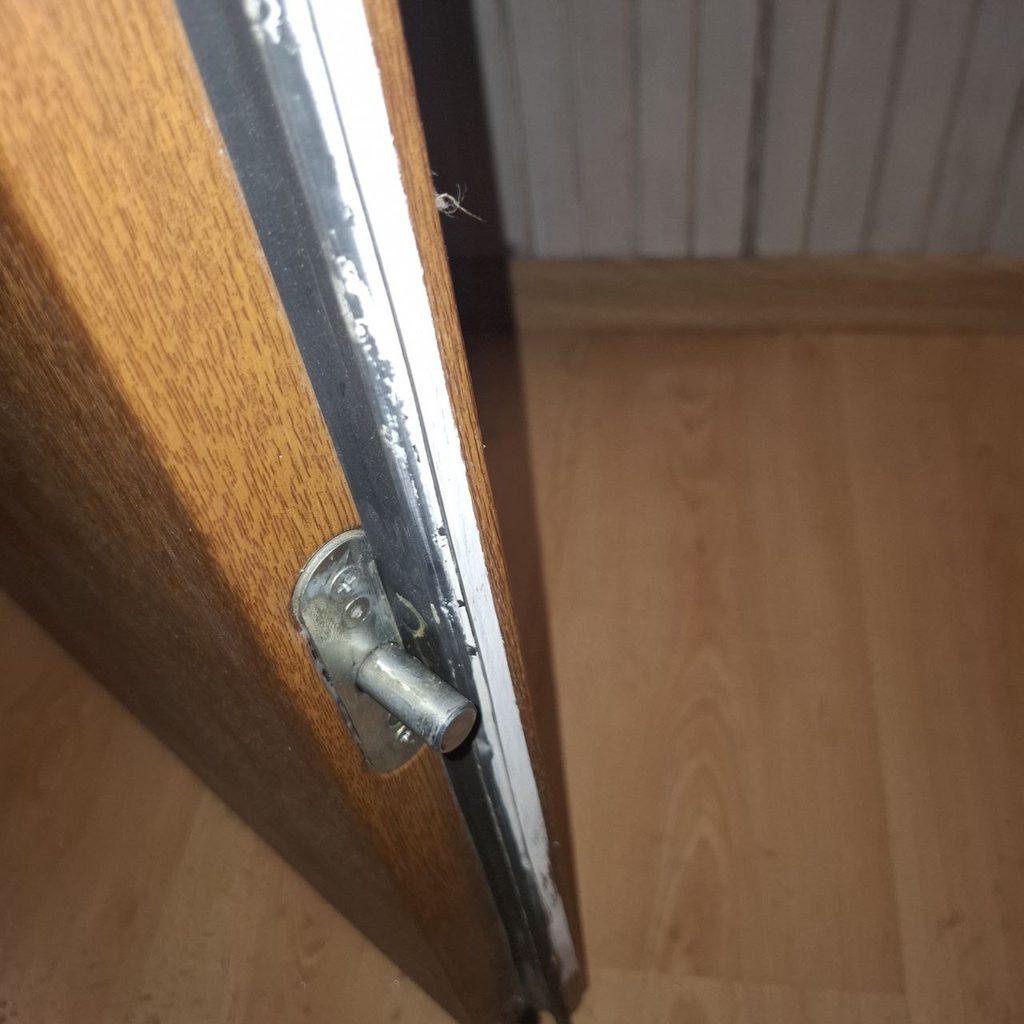

W kolejnym kadrze widzimy pojedynczy, walcowy element metalowy wysunięty z małej przykręconej płytki. Zespół znajduje się przy krawędzi skrzydła w okleinie drewnopodobnej. Element ma widoczną metaliczną powierzchnię roboczą, a wkręty przechodzą przez płytkę mocującą. Takie wysunięcie może należeć do dodatkowego mechanizmu ryglowania albo innego elementu ustalającego drzwi; bez obserwacji ruchu i kompletnego zespołu nie określamy na siłę jego funkcji. Jest jednak pewne, że współpracuje z otoczeniem krawędzi skrzydła, a jego stan powierzchni może mieć znaczenie dla sił pojawiających się przy zamykaniu.

Elementy walcowe wymagają kontroli średnicy, wysunięcia, osiowości i rodzaju łączenia z mechanizmem. Przy nieosiowym ustawieniu jeden punkt kontaktu może przejmować znaczną część obciążenia podczas domykania drzwi. Objaw niekiedy przypomina zacinanie całego zamka: klucz daje się przekręcić przy otwartym skrzydle, lecz wymaga większej siły po zamknięciu. Zanim zdecydujemy o wymianie kasety, trzeba sprawdzić, czy element faktycznie trafia w przeznaczone gniazdo oraz czy skrzydło nie uległo opadnięciu na zawiasach.

Przy analizie pojedynczego trzpienia ważna jest także jego współpraca z uszczelką i wykończeniem drzwi. Jeżeli element podczas ruchu dotyka osłony lub nieprawidłowo wykonanej krawędzi frezu, opór może występować jeszcze przed kontaktem z ościeżnicą. Fachowa diagnoza powinna wówczas rozróżnić tarcie w samym mechanizmie od tarcia powstającego na zewnątrz jego korpusu. Nie szlifujemy końcówki trzpienia bez ustalenia jej funkcji: zmiana kształtu może pogorszyć ryglowanie, wytrzymałość albo sposób wejścia w odpowiedni zaczep.

W naszych pracach ślusarskich taka fotografia nie zastępuje testu. Najpierw sprawdza się ruch części bez obciążenia, następnie porównuje ślady jej kontaktu z gniazdem w ościeżnicy. Gdy występuje jedynie zabrudzenie, właściwa może być konserwacja zgodna z instrukcją producenta. Gdy trzpień jest mechanicznie zdeformowany, zastosowanie większej siły nie rozwiązuje problemu: może przenieść odkształcenie na inne prowadnice. Wymiana samej płytki ma sens tylko wtedy, gdy jest samodzielnym wymiennym podzespołem i istnieje część zgodna wymiarowo oraz funkcjonalnie. Nazwa handlowa widoczna na szyldzie nie wystarcza, by dobrać ten konkretny element z katalogu. Właśnie dlatego publikujemy także ujęcia drobnych detali, a nie tylko okucia oglądane z przodu.

Punkt styku z ościeżnicą i uszczelką

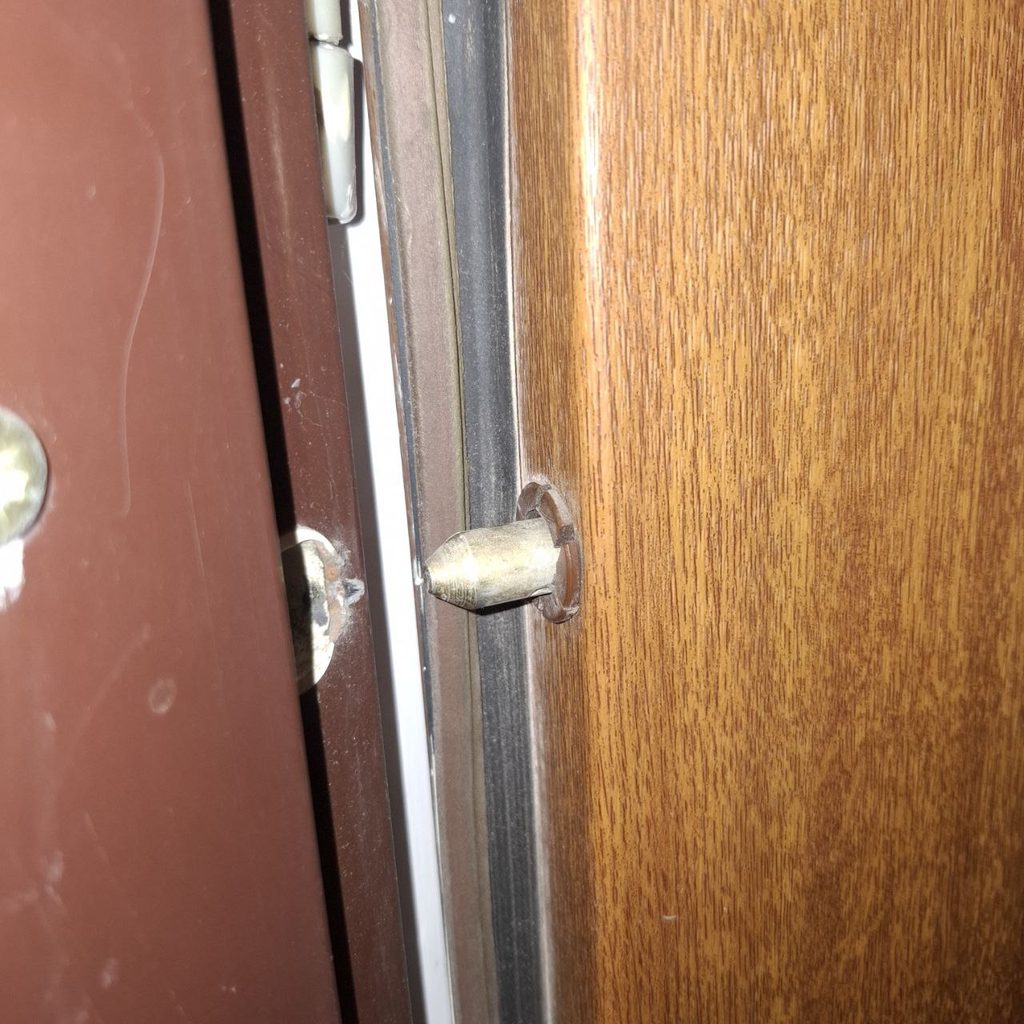

Następne zdjęcie pokazuje podobną strefę, lecz z przeciwnej perspektywy: metaliczny trzpień wystaje z boku skrzydła w stronę brązowej części ościeżnicy, gdzie widać wyprofilowaną powierzchnię mogącą pełnić rolę elementu współpracującego. Przy krawędzi znajduje się ciemna uszczelka. Sam kadr nie wykazuje, czy ościeżnica jest prawidłowo ustawiona i czy trzpień wsuwa się do zaczepu na całą projektowaną głębokość, ale dobrze obrazuje geometrię strefy kontaktu. To najważniejszy punkt dla zrozumienia, dlaczego sprawny zamek może czasami powodować trudności z zamykaniem.

W drzwiach wejściowych tolerancje montażowe działają łącznie. Niewielkie opadnięcie skrzydła, nieprawidłowy docisk uszczelek, wcześniejsza regulacja zawiasów i lokalny luz zawiasu mogą przesunąć koniec rygla względem zaczepu. Użytkownik zwykle zgłasza wtedy „zacięty klucz”, chociaż przyczyna tkwi w tym, że część ruchoma napotyka nieplanowany opór. Prawidłowy serwis wymaga więc wykluczenia konfliktu geometrii przed ingerencją w kasetę. Niekiedy wystarcza przywrócenie położenia skrzydła; innym razem konieczne są elementy zamienne lub naprawa osadzenia zaczepu.

Warto też obejrzeć stan samego zaczepu przy zamknięciu bez przekręcania klucza. Kiedy skrzydło tylko lekko opiera się na uszczelkach, a punkt roboczy nadal znajduje się zbyt wysoko lub nisko, przyczyną jest zwykle geometria, a nie brak siły ręki. Próba przepchnięcia mechanizmu przez opór może uszkodzić zapadkę, przekładnię lub mocowanie zaczepu. Dla klienta praktyczny test jest prosty do zapamiętania: zamek nie powinien wymagać unoszenia całych drzwi za klamkę. Taki objaw zgłasza się przed zleceniem wymiany wkładki.

Rozpatrując widoczne tu części, trzeba odróżnić oznaki naturalnego wytarcia od świeżych uszkodzeń. Jasne ślady na powierzchni roboczej mogą wynikać z kontaktu metal–metal w czasie wielu cykli. Nie pozwalają natomiast stwierdzić z samej fotografii, że klient miał próbę włamania albo że wykonano już frezowanie nowego gniazda. Takich twierdzeń nie należy dopisywać do opisu realizacji. W diagnostyce szczególnie użyteczne jest porównanie pracy po lekkim uniesieniu otwartego skrzydła, kontrola szczelin oraz obserwacja położenia punktów dociskowych; wykonuje się je tak, aby nie naruszyć zabezpieczeń drzwi. Po usunięciu przyczyny oporu przeprowadza się serię testów w całym normalnym zakresie ruchu, a dopiero potem sprawdza działanie z zamkniętym skrzydłem.

Elementy, które łatwo uznać za oznaczenie modelu

Niewielki emblemat na powierzchni skrzydła

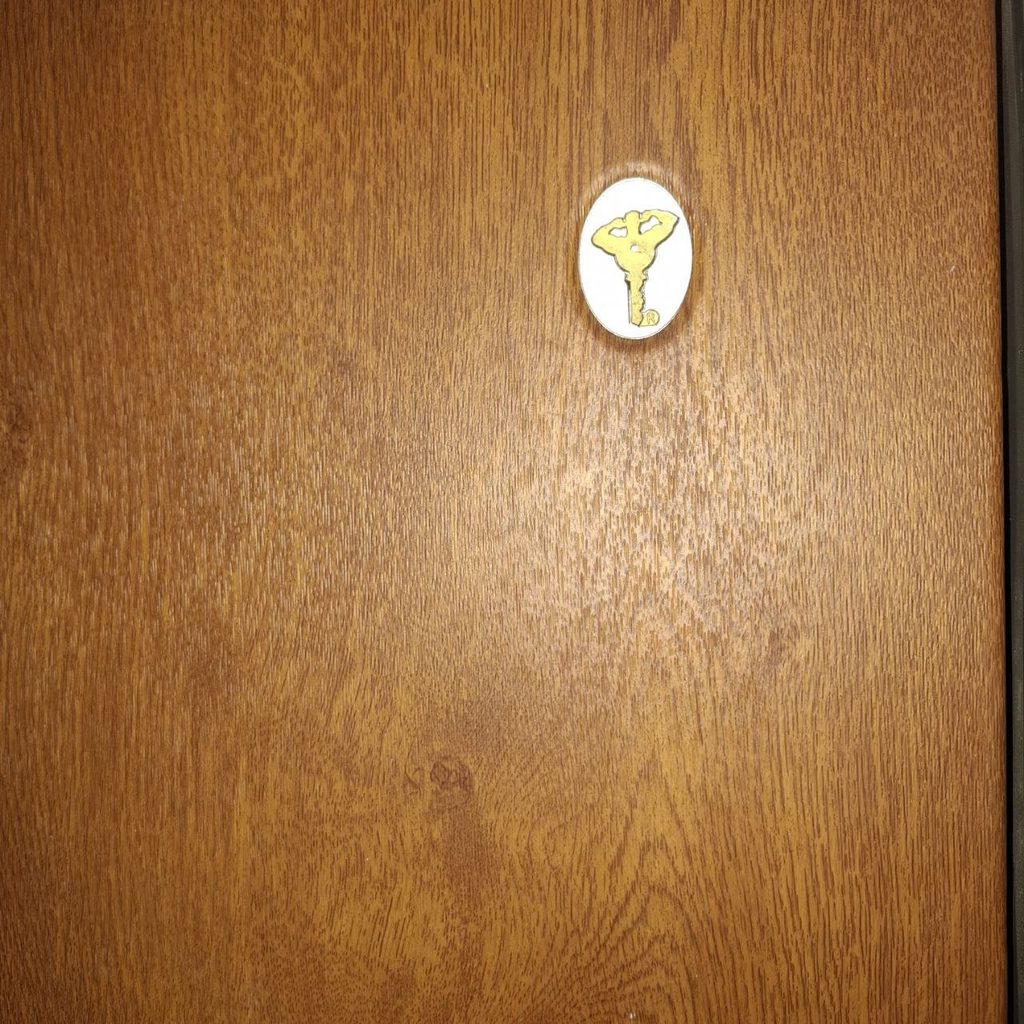

Kolejna fotografia przedstawia samą powierzchnię drzwi w okleinie imitującej drewno i niewielki owalny znaczek z graficznym symbolem przypominającym klucz. Nie jest to tabliczka znamionowa z numerem części, rysunkiem montażowym ani certyfikat konkretnej wkładki. Takie logo może odnosić się do zestawu okuć, konstrukcji drzwi, systemu zabezpieczeń lub oznaczenia handlowego. Bez czytelnej nazwy i dokumentacji nie wolno traktować go jako jednoznacznej identyfikacji wszystkich podzespołów mechanicznych. Mimo skromnej ilości szczegółów fotografia jest potrzebna: pozwala oddzielić identyfikację producenta elementu dekoracyjnego od identyfikacji właściwej kasety zamka.

W obsłudze starszych drzwi spotykamy wiele sytuacji, gdy obudowa, szyld, wkładka i mechanizm wewnętrzny pochodzą od różnych dostawców. Sama wymiana wkładki może nie wymagać zmiany okucia, natomiast wymiana centralnej kasety niekiedy wymaga zmierzenia wszystkich punktów prowadzenia. Przy wyborze części z katalogu liczy się geometria, standard współpracy i mechaniczne dopasowanie, nie to, czy kolor nowego elementu odpowiada znaczkowi na okleinie. Producent mógł również zmienić nazwę handlową, zakończyć serię albo oferować tylko kompatybilny zamiennik.

Zbierając materiały do zamówienia, fotografujemy także pełny widok krawędzi i każde czytelne oznaczenie na metalowych częściach. Jeśli numer nie jest czytelny, lepiej wpisać w kartę serwisową „brak potwierdzonego numeru” niż posiłkować się przypadkową etykietą sklepową. Osobny znaczek na poszyciu drzwi może okazać się bardzo starym znakiem producenta systemu, lecz jego obecność nie świadczy o utrzymaniu dostępności części przez kolejne lata. Przy starszych rozwiązaniach trzeba czasami poszukać kompatybilnego zestawu lub opracować indywidualną, bezpieczną naprawę.

Właścicielowi drzwi warto wyjaśnić różnicę między oznaczeniem marki a parametrami umożliwiającymi zamówienie części. Na liście identyfikacyjnej powinny znaleźć się co najmniej: zdjęcie kompletnej krawędzi otwartego skrzydła, zbliżenie obudowy kasety, pomiar PZ i głębokości osadzenia, szerokość listwy, sposób mocowania, rozmieszczenie punktów zamknięcia, kierunek otwierania oraz grubość skrzydła. W materiałach serwisowych przydatne są też fotografie położenia rygli w obu fazach działania. Jedno logo nigdy nie zastąpi tych informacji. Dzięki temu unikamy wpisywania do internetowego artykułu przypadkowych numerów modeli znalezionych w sklepie, które tylko z pozoru pasują do fotografowanego zamka.

Górny trzpień, który wymaga kontroli osobno

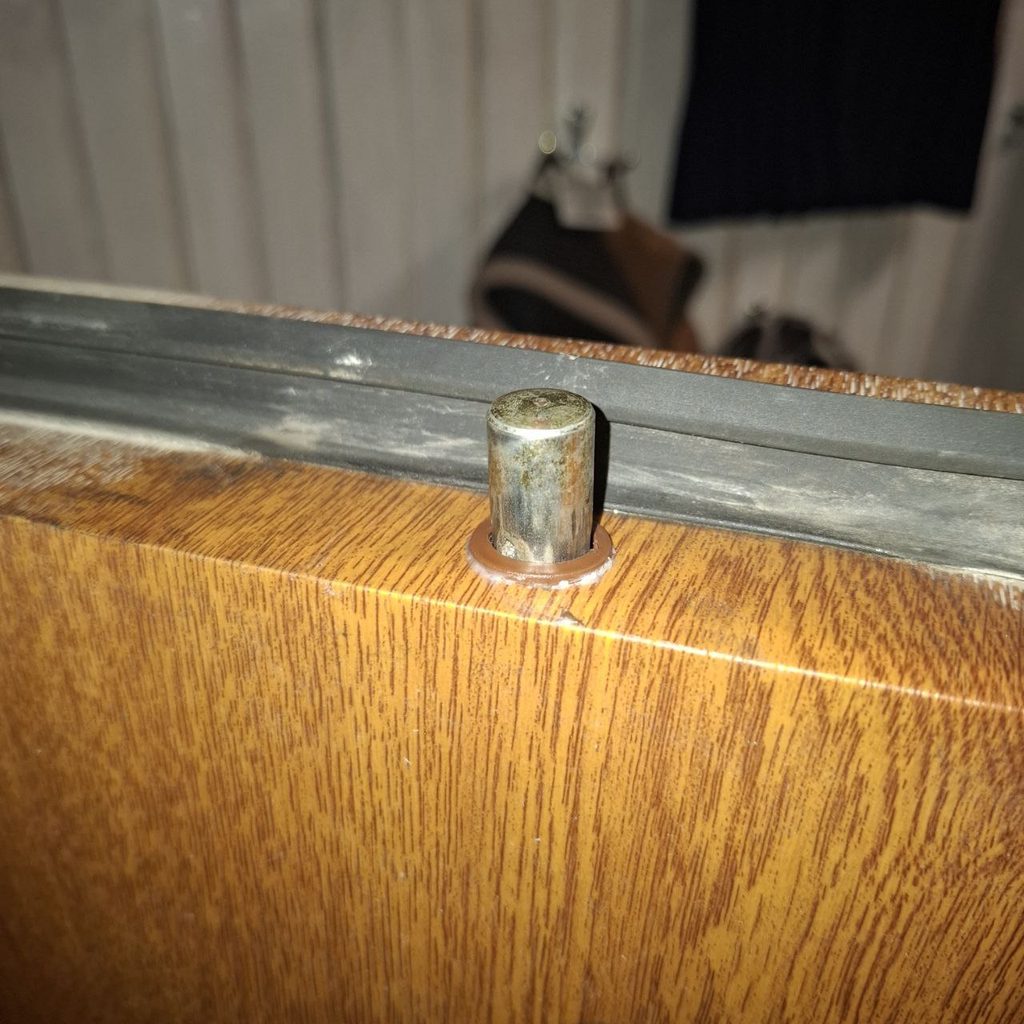

Zbliżenie górnej krawędzi skrzydła przedstawia walcowy element wystający ponad powierzchnię drzwi w pobliżu podłużnej uszczelki. Materiał ma metaliczny połysk, na powierzchni widoczny jest nalot lub ślady eksploatacyjne. W sąsiedztwie znajduje się pierścień osadzenia w wykończeniu drewnopodobnym. To inne miejsce działania niż boczny zespół pokazany wcześniej. Pionowo ustawiony trzpień może pracować jako element ryglowania górnego bądź część innego mechanizmu ustalającego, lecz sam obraz nie pokazuje przekładni, z której pochodzi jego ruch. Nie opisujemy go zatem jako potwierdzonego rygla określonego modelu MUL-T-LOCK.

Dla takich części najważniejsze są skok roboczy, kąt wejścia w górny zaczep i brak sił bocznych przy obciążeniu. Gdy oś trzpienia nie pokrywa się z osią jego gniazda, nawet niewielkie przekoszenie może zaburzać pracę całego zamka. Problem ten pojawia się między innymi przy opadnięciu skrzydła, zniekształceniu ościeżnicy, nieprawidłowej regulacji zawiasów i pracy budynku. Zamek nie kompensuje dowolnego błędu położenia. Jeżeli trzpień ma ograniczony skok i musi wejść w precyzyjne gniazdo, jego poprawne prowadzenie ma pierwszeństwo przed kosmetycznym odświeżaniem okucia.

Górna krawędź skrzydła pozostaje strefą szczególnie podatną na zabrudzenia podczas prac remontowych. Pył i drobne opiłki mogą przedostać się do szczelin prowadzenia, a wilgoć sprzyja nalotom na metalu. W ramach konserwacji sprawdza się czystość dostępnych powierzchni i prawidłowe osadzenie elementu w materiale drzwi. Nie przyjmujemy jednak, że każdy nalot wymaga wymiany trzpienia; znaczenie ma przede wszystkim płynność ruchu, brak zacięć i zgodność pozycji z przeznaczonym gniazdem. Dopiero wynik tych testów uzasadnia konkretną decyzję serwisową.

Kontrola tego elementu powinna odbywać się przy bezpiecznie otwartym skrzydle z zapewnionym podparciem. Nie należy zamykać drzwi, jeśli trzpień pozostaje w położeniu mogącym uderzyć w krawędź zaczepu. Trzeba sprawdzić, czy opór pojawia się podczas poruszania mechanizmem, czy dopiero podczas kontaktu z ościeżnicą. Jeżeli na obudowie występuje korozja powierzchniowa, sposób czyszczenia i smarowania powinien być zgodny z dokumentacją wyrobu — intensywne wciskanie dowolnego preparatu w mechanizm nie zawsze jest bezpieczne. Wymiana dotyczy konkretnego podzespołu lub całego zespołu napędowego, zależnie od konstrukcji. Sam wystający walec nie dowodzi też liczby aktywnych punktów ryglujących całe skrzydło.

Dlaczego powtarzamy widok szyldu, ale nie tę samą fotografię

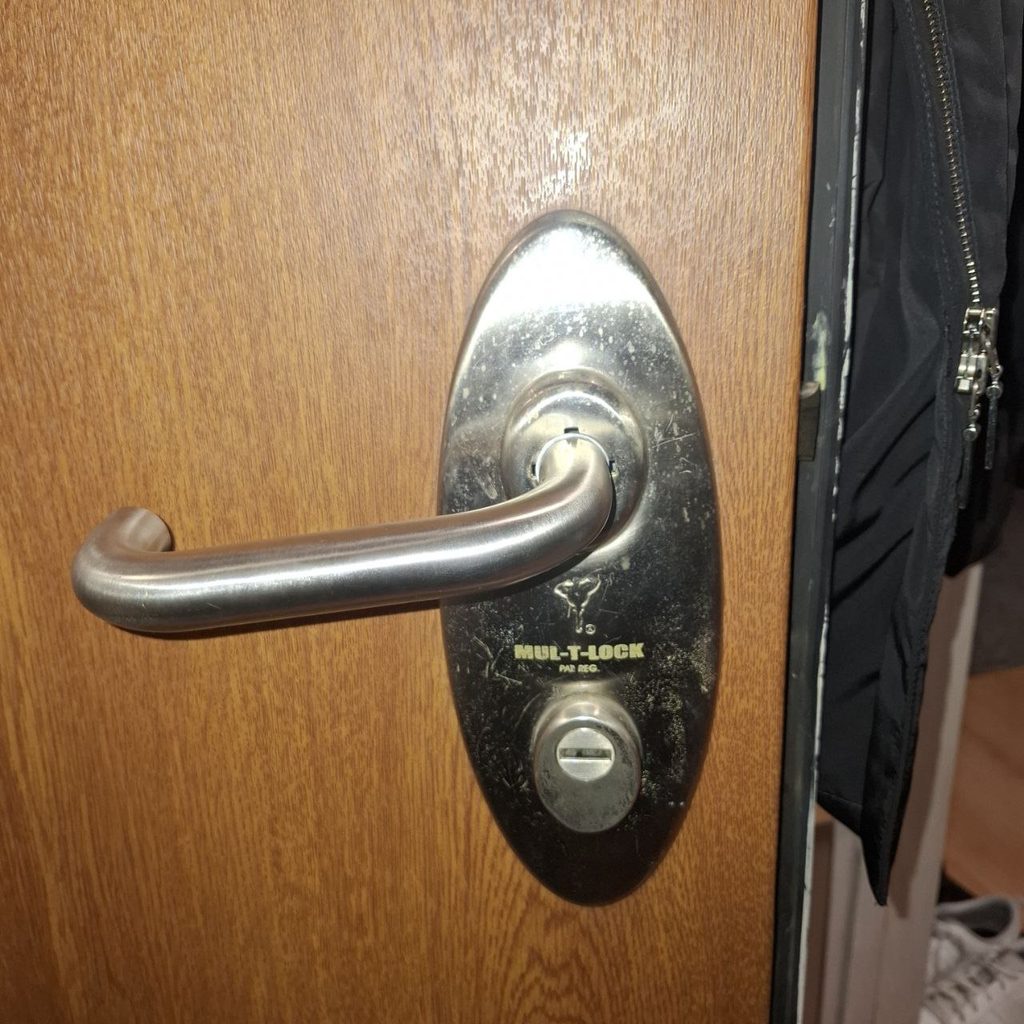

Na następnym ujęciu owalny szyld MUL-T-LOCK widać w większym kontekście: całe ramię klamki, okrągły element poniżej i fragment krawędzi drzwi. Inne ustawienie aparatu pozwala ocenić zużycie powłoki metalu oraz sposób ułożenia powierzchni okucia na płaskim skrzydle. Widoczne zadrapania nie przesądzają o niesprawności mechanizmu. Są natomiast wskazówką, że przed wyborem nowej osłony należy uwzględnić stan starego miejsca montażu. Jeśli klient chce zachować istniejące otwory, nowy produkt musi pasować do ich rozmieszczenia albo wymagać dopuszczonego przez producenta rozwiązania adaptacyjnego.

W tego typu szyldach znaczenie ma nie tylko rozstaw śrub, lecz także odległość osi klamki od płaszczyzny materiału skrzydła, kształt rozety przy mechanizmie cylindra i dostępna długość trzpienia. Duża osłona może zasłaniać krawędzie starych otworów, lecz jej sztywność oraz konstrukcja mocowania nadal muszą współpracować z kasetą. Szczególnie niebezpieczne jest przypadkowe dociągnięcie śrub do momentu, w którym dźwignia zaczyna haczyć o osłonę. Użytkownik odbiera to jako opór zamka, a problem wynika z naprężenia wygenerowanego przy montażu okuć.

Jeśli klient zamawia także odnowienie wyglądu okuć, trzeba oddzielić zabieg estetyczny od ingerencji w mechanikę. Silne polerowanie może naruszyć powłokę dekoracyjną, a nieodpowiedni preparat może pozostawiać osad w ruchomych częściach. Przed montażem nowej osłony oceniamy stan podłoża: otwory muszą zapewniać stabilny docisk, a szyld nie może być wykorzystywany do przymusowego prostowania krzywego skrzydła. Podczas odbioru użytkownik powinien móc obsługiwać dźwignię w naturalny sposób. Powłoka błyszczy — lecz to praca bez dodatkowego oporu rozstrzyga o jakości naprawy.

Przed decyzją o wymianie szyldu kontrolujemy, czy obrót klamki wywołuje prawidłową reakcję zamka przy otwartych drzwiach. Następnie mierzymy rzeczywisty rozstaw, nie przenosząc bez sprawdzenia wymiarów ze strony sklepu. W razie modernizacji na elektroniczny napęd smart home trzeba dodatkowo zweryfikować, czy mechanizm podstawowy pozostaje w pełni sprawny, czy silnik będzie musiał pokonać nadmierne opory i czy zachowana zostanie możliwość mechanicznego odblokowania zgodnie z wymaganiami wybranego systemu. Smart lock nie naprawia skrzydła, które opadło, ani rygla trafiającego poza zaczep. Rozwiązania elektroniczne montuje się dopiero po doprowadzeniu mechaniki drzwi do właściwego stanu.

Boczne ryglowanie pokazane pod ostrzejszym kątem

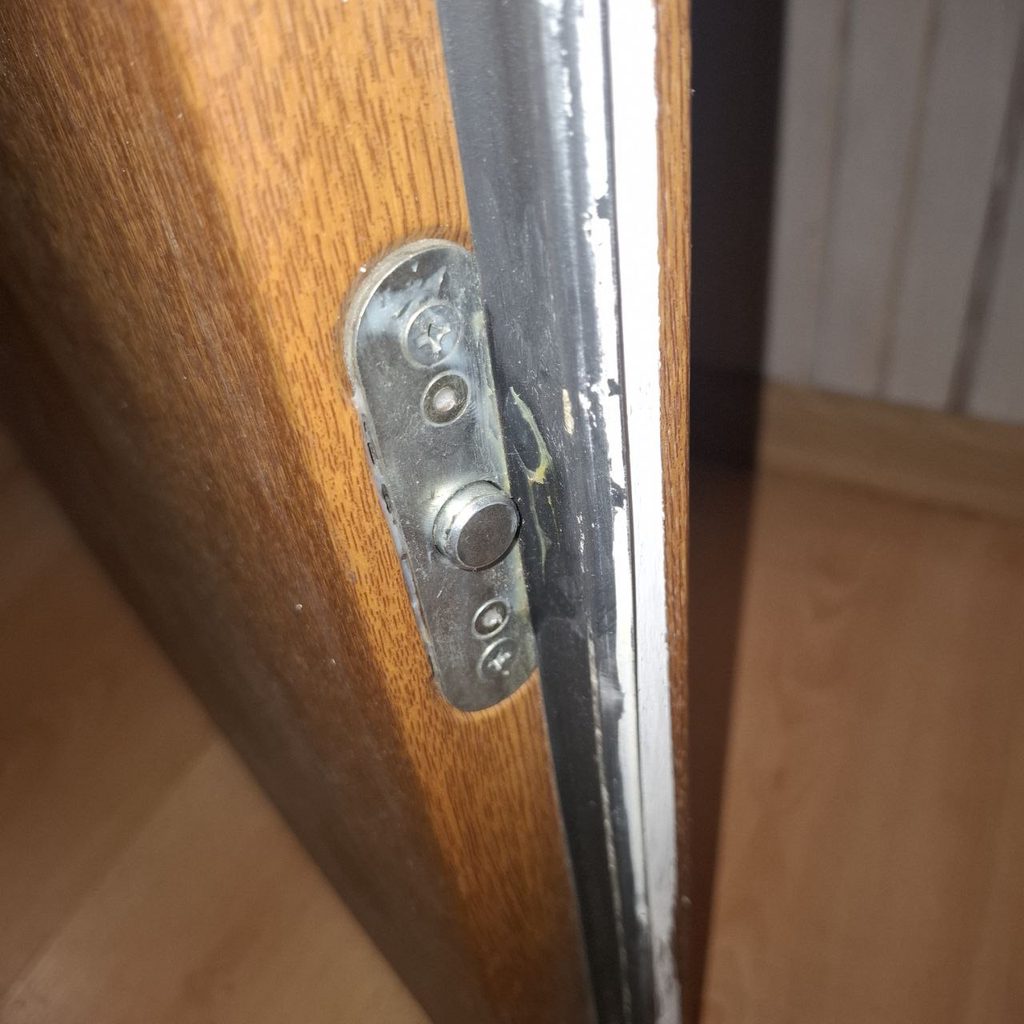

Ostatni detal boczny pozwala zobaczyć metalową płytkę i walec w znacznie bardziej czytelnym przybliżeniu niż szerokie ujęcie drzwi. W dolnej części fotografii dostrzegamy co najmniej dwa punkty przykręcenia, a wokół trzpienia widoczne jest jego gniazdo. Obok biegnie ciemny profil lub uszczelka. W takim kadrze lepiej rozpoznać ewentualne zużycie powierzchni kontaktowej oraz to, czy podstawa elementu przylega do materiału drzwi, jednak nadal nie da się z niego dokładnie ustalić odległości osi trzpienia od krawędzi zaczepu. Tym różni się fotografia identyfikacyjna od kompletnego rysunku technicznego.

Zespoły tego rodzaju powinny przenosić obciążenie we właściwym kierunku. W miejscach o częstym użytkowaniu dochodzi do stopniowego wycierania powierzchni, zwłaszcza gdy drzwi są dociągane przez użytkownika zamiast swobodnie dochodzić do ogranicznika. W kontroli technicznej sprawdza się, czy element ma luz promieniowy lub osiowy większy niż dopuszcza konstrukcja oraz czy podczas pracy powstaje nienaturalny dźwięk, metaliczne tarcie bądź skokowe zablokowanie. Bez danych producenta nie wyznaczamy uniwersalnej „dopuszczalnej” wartości luzu w milimetrach.

Oględziny z tego kąta pozwalają też zidentyfikować potrzebę pomiaru głębokości gniazda. Gdy nowa płytka ma większą grubość niż oryginalna, jej powierzchnia może wystawać ponad krawędź skrzydła i kolidować z ościeżnicą. Z kolei cieńszy element może nie zapewniać oczekiwanego pozycjonowania trzpienia. Nie dobieramy więc zamiennika wyłącznie na podstawie jego średnicy. Przed oddaniem drzwi do użytkowania należy wykonać próbę powtarzalności działania po pełnym cyklu otwarcia i zamknięcia oraz potwierdzić, że wkręty pozostają stabilne, a punkt ryglowania nie zahacza o sąsiednie elementy.

Tę fotografię warto zachować mimo podobieństwa do poprzedniego ujęcia bocznego: dokumentuje inny kąt styku trzpienia z płytką oraz pozwala lepiej ocenić sposób jego zamocowania. Podczas demontażu nie należy podważać części za powierzchnię dekoracyjną skrzydła, jeśli nie wiadomo, jaką ma konstrukcję. Uszkodzenie warstwy zewnętrznej może odsłonić chłonny materiał, zwiększyć podatność na zawilgocenie i utrudnić późniejsze osadzenie zamiennika. Gdy konieczna okazuje się wymiana, najpierw potwierdza się długość części, średnicę roboczą, rozstaw śrub, skok i kompatybilność z pozostałym mechanizmem. Dopiero wtedy wykonuje się właściwy montaż i kontrolę funkcji.

Gdy klient mówi „zamek się zacina”, potrzebujemy dwóch odrębnych diagnoz

Pierwsza diagnoza dotyczy elementów pracujących w samych drzwiach: korpusu zamka, połączenia z klamką, wkładki, przekładni oraz prowadzenia rygli. Druga dotyczy ich współpracy z ościeżnicą. Nie można uczciwie przesądzić, która z tych części wymaga naprawy, wyłącznie na podstawie efektownego zdjęcia wysuniętych trzpieni. Mechanizm może być mechanicznie sprawny i jednocześnie napotykać znaczny opór, gdy skrzydło opadło. Bywa także odwrotnie: geometria drzwi jest prawidłowa, a wewnątrz kasety pojawiło się zużycie lub uszkodzenie elementu przekładni.

Podczas serwisu technik porównuje pracę przy skrzydle otwartym i zamkniętym, ale nie wywołuje sytuacji, w której przypadkowo zatrzaśnie się niesprawne drzwi. Ocenia położenie rygli, luz klamki i powrót dźwigni, reakcję zamka na obrót klucza i stan powierzchni stykających się z zaczepami. Jeśli występuje podejrzenie uszkodzenia wkładki, trzeba sprawdzić ją jako osobny moduł, bez przenoszenia winy na listwę czołową. Jeśli opór występuje tylko podczas dociskania skrzydła, warto zacząć od geometrii i regulacji okuć drzwiowych.

Schemat pomiarowy do doboru części: co musi znaleźć się w notatce serwisowej

Nie używamy samego zdjęcia w sklepie jako podstawy zamówienia. W notatce montażowej podajemy rodzaj otwierania, stronę pracy dźwigni, grubość skrzydła, rozstaw PZ, odległość osi cylindra od czoła zamka (backset), długość i szerokość listwy, wysokość położenia kasety, odległości osi kolejnych punktów ryglowania oraz sposób mocowania. Każdą liczbę trzeba powiązać z bazą pomiarową i odnotować, czy pomiar wykonano na części zdemontowanej, czy w drzwiach. W modelach nietypowych ważny jest także kształt obudowy kasety i jej głębokość osadzenia, ponieważ listwa o identycznej długości nie gwarantuje zgodności wnętrza.

Dlaczego PZ i wysokość szyldu to nie to samo

Rozstaw PZ mówi o odległości osi klamki do osi cylindra. Wysokość szyldu opisuje obrys widocznego okucia. Backset informuje o odległości osi elementu roboczego do czoła zamka. Te wymiary są niezależne. Osoba przygotowująca ofertę na podstawie fotografii nie może uczciwie deklarować, że zamiennik będzie pasował, jeśli zna tylko wysokość owalnej osłony. W tym przypadku widoczne pomiary są wartościową częścią rozpoznania, ale nie zastępują kompletu danych potrzebnych do zakupu.

Kiedy nie wolno ograniczać się do wymiany wkładki

Jeżeli klucz obraca się prawidłowo, ale dodatkowe punkty ryglowania nie poruszają się lub kaseta zacina się nawet przy otwartym skrzydle, sama nowa wkładka prawdopodobnie nie rozwiąże całego problemu. Jeśli problem dotyczy tylko jednego bocznego trzpienia, potrzebne jest sprawdzenie jego mechanizmu i połączenia z układem głównym. Wymiana całego zamka bez rozpoznania skutkuje zbędnym kosztem; równie nierozsądne bywa smarowanie uszkodzonej przekładni w nadziei, że mechaniczne pęknięcie zniknie. Elementy dobiera się po ustaleniu przyczyny, a nie wyłącznie objawu.

Bezpieczeństwo, klucze i oznaczenia: co potwierdzają fotografie

Na szyldzie rzeczywiście widać MUL-T-LOCK. To potwierdzenie oznaczenia okucia, ale nie dowód, że zamontowano wkładkę MTL 400, MTL 600 albo MTL 800. Te platformy występują w ofercie marki jako odrębne produkty, co można sprawdzić w materiałach producenta ASSA ABLOY. Na jednym z kluczy widoczne jest oznaczenie GERDA, jednak pęk kluczy może zawierać klucze do innych przejść. Nie dopisujemy zatem, że widoczny zamek pracuje na konkretnej wkładce GERDA. Zewnętrzne źródło o prawidłowym mierzeniu wkładki wyjaśnia, dlaczego istotne są długości po obu stronach osi śruby mocującej i zgodność z szyldem.

Przy systemach o kontrolowanym dorabianiu kluczy mogą obowiązywać dodatkowe procedury wydawania duplikatów. Nie wszystkie wkładki jednej marki oferują identyczny sposób autoryzacji. Klient powinien znać model wkładki i posiadać dokumentację lub kartę uprawniającą do dorabiania, jeśli producent tego wymaga. Podczas serwisu nie fotografujemy kodów kluczy do publicznego artykułu i nie publikujemy zdjęć umożliwiających identyfikację mieszkania. Dane potrzebne do serwisu przechowuje się oddzielnie od materiałów marketingowych. Równie ważna jest kontrola, czy po pracach wszystkie przekazane klucze zostały policzone i sprawdzone przez uprawnioną osobę.

Naprawa, wymiana czy modernizacja? Decyzja po sprawdzeniu układu

Naprawa jest uzasadniona, jeżeli element daje się bezpiecznie wyregulować, a jego stan nie zagraża niezawodności. Wymianę rozważa się przy mechanicznym uszkodzeniu przekładni, nadmiernie zużytych częściach lub braku możliwości przywrócenia prawidłowej funkcji bez nieakceptowalnych przeróbek. Modernizacja to osobna kategoria: klient może chcieć elektronicznej kontroli dostępu, ale mechaniczny zamek powinien najpierw pracować płynnie. Napęd smart home nie jest zamiennikiem prawidłowo ustawionych zawiasów, sztywnych mocowań i osiowego położenia rygli.

Zamki, wkładki i osłony pracujące przy wejściu można powiązać z innymi usługami naszej firmy. Zakres ślusarski opisujemy na stronie poświęconej serwisowi zamków, a zagadnienia wymiany zamków w furtkach i bramkach wymagają z kolei uwzględnienia warunków zewnętrznych oraz stanu zawiasów. Jeśli konstrukcja ma układ elektroniczny, pomocne są usługi wideodomofonów i zabezpieczeń oraz opisane na naszej stronie rozwiązania zamków biometrycznych. Łączymy te usługi wyłącznie tam, gdzie instalacja rzeczywiście tego wymaga.

Ile może kosztować praca z takim zamkiem?

Poniższe kwoty są orientacyjnymi przedziałami usług, a nie fakturą za sfotografowane zlecenie. Cena zależy od stopnia uszkodzenia, dostępności części, czasu pracy, geometrii skrzydła i konieczności dodatkowych pomiarów. Koszt specjalistycznych podzespołów może być ustalany osobno po identyfikacji.

Zakres	Orientacyjna cena usługi
Rozpoznanie mechanizmu i pomiary przed doborem części	400–600 zł
Regulacja skrzydła i kontrola współpracy rygli	450–850 zł
Wymiana wkładki z doborem wymiarów i testem	400–900 zł
Serwis szyldu, klamki i trzpienia	400–800 zł
Demontaż i wymiana złożonej kasety lub zespołu ryglowania	900–2 200 zł
Kompleksowa interwencja przy nietypowym wielopunktowym zabezpieczeniu	1 200–3 000 zł

Gdzie działamy i jak zgłosić problem

Mobilny Serwis Warszawa obsługuje klientów z Warszawy i okolic. Zgłoszenia dotyczą mieszkań, domów, lokali użytkowych i obiektów firmowych. Pomagamy przy drzwiach wejściowych, zamkach mechanicznych i wielopunktowych, wkładkach, okuciach, klamkach, zawiasach, furtkach oraz powiązanych systemach kontroli dostępu. Obszar obejmuje dzielnice Warszawy, w tym Śródmieście, Mokotów, Ursynów, Wilanów, Wola, Ochota, Bemowo, Bielany, Żoliborz, Białołęka, Targówek, Wawer i Pragę, a także miejscowości takie jak Piaseczno, Konstancin-Jeziorna, Józefosław, Pruszków, Piastów, Marki, Ząbki, Kobyłka, Wołomin, Legionowo, Jabłonna, Łomianki, Otwock i Grodzisk Mazowiecki. Dokładny zakres dojazdu i termin ustalamy przed przyjęciem zlecenia.

Przy zgłoszeniu pomocne są trzy dane: objaw awarii, typ drzwi oraz bezpiecznie wykonane zdjęcia krawędzi skrzydła i okuć. Jeśli nie można otworzyć drzwi, nie trzeba samodzielnie wyważać mechanizmu ani mocno szarpać za klamkę. Uszkodzenie obudowy może sprawić, że późniejsze przywrócenie funkcji będzie trudniejsze i droższe. Po rozpoznaniu przygotowujemy sposób działania oraz zakres kosztów, a części dobieramy do rzeczywistej konstrukcji.

Kontakt: 570 933 114. Główne serwisy firmy: mobilny-serwis-warszawa.pl oraz mobilnyserwiswarszawa.pl. Dodatkowe informacje o interwencjach ślusarskich można znaleźć na tematycznej stronie slusarz-zamki.pl. Na kolejnych zleceniach korzystamy z tej samej zasady: rozpoznajemy mechanizm, potwierdzamy parametry i dopiero potem podejmujemy naprawę lub wymianę. W przypadku zamków wielopunktowych to bezpieczniejsza droga niż dobór części wyłącznie po wyglądzie szyldu.

---

Informacja dokumentacyjna: Materiał opracowano na podstawie oryginalnych fotografii przekazanych przez wykonawcę. Ujęcia ilustrują czynności pomiarowe i budowę widocznych podzespołów. Wymiary dokładne, certyfikaty, producent całej kasety, wariant wkładki i wynik naprawy wymagają potwierdzenia dokumentacją serwisową. Tekst jest fachowym opisem prac z zakresu usług firmy, nie deklaracją nieudokumentowanych parametrów konkretnego produktu.© Mobilny Serwis Warszawa · materiały firmowe · parametry części wymagają potwierdzenia na miejscu
