Raport z analizy fotografii / 08 kadrów / mechanika drzwi

Rygle GERDA i gniazda ościeżnicy pod lupą — analiza ośmiu fotografii i geometria drewnianych drzwi

Osiem ujęć, jeden problem projektowy: czy stalowe elementy i drewniana rama współpracują bez kolizji? Oddzielamy obserwacje, hipotezy i czynności do sprawdzenia podczas oględzin.

Zadzwoń 570 933 114 lub Zgłoszenie WhatsApp

Mobilny Serwis Warszawa — diagnostyka zamków, rygli, ościeżnic i drewnianych drzwi wejściowych. Serwis i konsultacja: 570 933 114. Warszawa i miejscowości województwa mazowieckiego — termin oraz możliwość dojazdu wymagają potwierdzenia.

Są awarie, które zaczynają się nie w zamku, ale kilka milimetrów obok niego. Klucz obraca się poprawnie, gdy drzwi pozostają uchylone, lecz po domknięciu zaczyna pracować ciężko. Skrzydło wygląda na proste, jednak jeden rygiel trafia w krawędź gniazda; drugi wchodzi płynnie, a trzeci ociera. Użytkownik widzi tylko opór pod palcami, chociaż przyczyna może leżeć w relacji między trzema odrębnymi elementami: skrzydłem, ościeżnicą i mechanizmem napędzającym rygle. To właśnie tę relację można częściowo odczytać z dostarczonych ośmiu fotografii.

Zamiast stawiać diagnozę po samym kształcie blachy, potraktujmy zdjęcia jak materiał do technicznego protokołu rozpoznawczego. Widzimy drewniane wykończenie skrzydła, metalowe okucia, kilka cylindrycznych elementów przy krawędzi, odpowiadające im wycięcia w ramie oraz oznaczenie GERDA wytłoczone na blaszkach. Nie widzimy natomiast pracy zamka w czasie, luzów zmierzonych szczelinomierzem, dokumentacji montażowej ani numeru produktu. Dlatego możemy wskazać hipotezy i procedurę kontroli, ale nie możemy ogłaszać, że konkretny mechanizm jest zużyty albo że wykonano już określoną naprawę.

Taki podział jest szczególnie ważny w przypadku drzwi wejściowych. Niefachowa „regulacja na siłę” może uszkodzić kasetę zamka, zaczep, okleinę, profil ramy lub powłokę ochronną rygli. Z kolei wymiana wkładki bez rozpoznania kolizji mechanicznej często usuwa tylko pozorny objaw. W tym opracowaniu pokażemy, jak myśli serwisant, który najpierw analizuje geometrię przenoszenia sił, a dopiero później rozważa zakup części.

Zakres identyfikacji: fotografia potwierdza obecność oznaczenia GERDA na części okuć, lecz nie pozwala przypisać drzwi do konkretnej serii, typu zamka, klasy RC ani roku produkcji. Opis funkcji cylindrycznych elementów pozostaje warunkowy: bez sprawdzenia ich ruchu nie można rozstrzygnąć, czy pracują jako rygle czynne, czy pełnią funkcję biernych elementów przeciwwyważeniowych.

1. Punkt wyjścia: nie model zamka, lecz układ współpracujących części

W tradycyjnym opisie naprawy padają słowa „wymiana zamka” i „regulacja drzwi”. W praktyce warsztatowej to zbyt szerokie pojęcia. Dla dokładnej diagnozy trzeba rozdzielić mechanizm inicjujący ruch, element przenoszący ruch, rygiel lub bolec, gniazdo odbiorcze i konstrukcję podtrzymującą ich wzajemne położenie. Przy wielopunktowym systemie ryglowania jedna kaseta centralna może napędzać cięgna, a te przesuwają inne punkty zamknięcia. W innym systemie część bolców pozostaje stała i stanowi zabezpieczenie skrzydła na wypadek oddziaływania na zawiasy. Osiągnięcie podobnego wyglądu zewnętrznego nie oznacza identycznej zasady działania.

Pierwszy ogląd obejmuje kierunek otwierania, stronę zawiasową i zamkową oraz miejsce, gdzie występują punkty współpracy z ościeżnicą. Kolejnym krokiem jest ustalenie, czy zamek ma tradycyjny język zapadkowy, zasuwkę, kilka rygli cylindrycznych, dodatkowe górne i dolne elementy czy konstrukcję hybrydową. Dopiero po tej kwalifikacji można dobrać testy i narzędzia pomiarowe. Zastosowanie reguł właściwych dla zamka kasetowego do biernego bolca przeciwwyważeniowego może doprowadzić do błędnych wniosków.

W dostarczonych kadrach łatwo pomylić trzy rzeczy: okrągłą główkę w blaszce, wysunięty metalowy trzpień widoczny między skrzydłem a ramą i okrągłe gniazdo samego mocowania. Każdy z tych obiektów ma odmienną funkcję i wymaga innego postępowania. Otwór po śrubie nie jest miejscem do regulacji bolca; pusty otwór w ościeżnicy nie musi być gniazdem rygla danego zamka, jeżeli w tej ramie wcześniej instalowano inny typ okuć. Z tego względu zdjęcia analizujemy w powiązaniu, a nie jako oderwane od siebie „elementy metalowe”.

2. Kadr z trzema okrągłymi elementami: co rzeczywiście pokazuje blacha GERDA?

Na pierwszym, mniejszym kadrze widać wąskie metalowe okucie wpuszczone w krawędź drewnianego skrzydła. Blaszka ma zaokrąglone zakończenia, kilka otworów ze śrubami oraz trzy ułożone pionowo okrągłe elementy. W górnej części da się rozpoznać oznaczenie GERDA. Z prawej strony znajduje się pęk kluczy, a po obu stronach skrzydła widoczne są fragmenty osprzętu sterującego zamknięciem. To bardzo istotne zdjęcie, mimo że jego dostępny oryginał ma tylko 520 × 520 pikseli: łączy punkt ryglowania z otoczeniem drzwi, zamiast pokazywać wyłącznie zbliżenie metalu.

Trzy okrągłe powierzchnie nie są jeszcze dowodem, że w danym momencie trzy rygle są wysunięte. Fotografia jest statyczna; nie informuje, jaki obrót klucza wykonano, w jakiej pozycji ustawiono mechanizm i czy którekolwiek z cylindrycznych zakończeń porusza się względem blachy czołowej. Na takim materiale technik może rozpoznać układ kilkupunktowy w obrębie badanego odcinka, lecz pełną kinematykę musi sprawdzić na żywo. Rozróżnienie jest ważne, bo przy diagnozie biernych bolców na stronie zawiasowej wykonuje się inne próby niż przy napędzanych ryglach na stronie zamkowej.

Wstępna kontrola wymaga oceny, czy blacha przylega do frezu równomiernie. Wystawanie jej krawędzi ponad drewno może powodować obcieranie przy zamykaniu; nadmierne zagłębienie lub poluzowanie wkrętów może natomiast wpływać na podparcie elementu. Nie zawsze można to stwierdzić na fotografii z perspektywą. Technik używa tu prostej listwy kontrolnej, światła bocznego i porównania odchyłek po obu końcach blachy. Nie chodzi o estetyczną „równość na oko”, lecz o to, czy żaden element nie wchodzi w tor pracy skrzydła.

Warto również ocenić ślady na łbach wkrętów. Uszkodzone gniazdo krzyżowe może świadczyć o wcześniejszym demontażu, ale samo w sobie nie dowodzi, że połączenie jest niesprawne. Podobnie ciemniejsze fragmenty metalu nie oznaczają automatycznie korozji; mogą być cieniem, nalotem powierzchniowym lub efektem oświetlenia. W dokumentacji serwisowej zapisuje się stan powierzchni, a następnie weryfikuje go dotykowo i pod właściwym światłem.

3. Ujęcie całego przejścia: lokalizacja otarcia zaczyna się od osi skrzydła

Drugie zdjęcie oddala obiektyw i pokazuje krawędź drewnianych drzwi w kontekście klatki schodowej: fragment ościeżnicy, posadzkę, wycieraczkę i kolejne drzwi znajdujące się po drugiej stronie przejścia. Metalowa blacha czołowa nie zajmuje całej wysokości kadru; widoczny jest jeden okrągły element w jej części środkowej. Takie ujęcie ma inny cel niż fotografia numer 142: pomaga rozpoznać ustawienie skrzydła w przestrzeni, położenie strony obsługowej oraz przebieg szczeliny między drzwiami i ramą.

Podstawową zasadą jest analizowanie oporu zamka dopiero po wyeliminowaniu obciążeń spowodowanych skrzydłem. Drzwi mogą opadać o niewielką wartość i nadal dawać się domknąć bez dużej siły. Jednak przy wchodzeniu rygla w ciasne gniazdo ta sama odchyłka może przełożyć się na znaczny wzrost tarcia. Im większa odległość punktu ryglowania od osi zawiasów, tym wyraźniej niewielki obrót skrzydła wpływa na pionowe położenie krawędzi zamkowej. Nie oznacza to, że każde ciężko pracujące ryglowanie wymaga regulacji zawiasów — jedynie, że zawiasy muszą być ocenione przed wymianą zamka.

Przy oględzinach technik sprawdza prześwit nad skrzydłem, przy progu oraz po stronie zamkowej. Obserwuje, czy szerokość szczeliny zmienia się liniowo, czy lokalnie; czy drzwi dotykają podłogi; czy uszczelka jest równomiernie dociskana. Dopiero później porównuje współrzędne rygli i gniazd. Warto zapisać warunki podczas oględzin: temperaturę, wilgotność, położenie skrzydła i to, czy klient obserwuje objaw stale, czy tylko w określonych porach roku. Drewno i materiały drewnopochodne reagują na warunki środowiska, ale sama fotografia nie pozwala przypisać im konkretnego odkształcenia.

W tym kadrze nie widać górnego i dolnego zawiasu w rozdzielczości pozwalającej ocenić luzy, dlatego nie można na jego podstawie ogłosić, że są rozregulowane. Wniosek z materiału jest bardziej precyzyjny: zdjęcie uzasadnia zbadanie geometrii skrzydła i identyfikuje układ jako rozwiązanie, którego nie wolno diagnozować wyłącznie przez obrót klucza. Tak właśnie wygląda różnica między reklamowym hasłem „naprawiamy każdy zamek” a techniczną dokumentacją.

4. Dwa wycięcia w drewnianej ościeżnicy i dwa wystające elementy: najważniejsza para na zdjęciach

W trzecim ujęciu widoczna jest strefa, którą serwisant obserwuje szczególnie uważnie: między niemal domkniętym skrzydłem a drewnianą ościeżnicą znajdują się dwa jasne elementy cylindryczne, a naprzeciwko nich — dwa prostokątne gniazda w ramie. Od strony mieszkania widać także podłogę o wzorze drewna i próg. To jedno z najbardziej informacyjnych zdjęć całej serii, ponieważ pokazuje obie współpracujące połowy zespołu zamykającego.

Funkcję trzpieni należy dopiero ustalić. Mogą być elementami ryglowania, które zmieniają pozycję po uruchomieniu zamka, albo pozostawać w stałym położeniu jako elementy ochronne. Fotografia potwierdza geometrię ich końcówek i położenie względem gniazd, lecz nie pokazuje ruchu. Niezależnie od mechanizmu zasada dopasowania jest podobna: w zaplanowanym torze zamykania element musi wejść do gniazda bez kolizji z jego krawędzią, a po zamknięciu uzyskać przewidziane podparcie.

Dwa wycięcia o kształcie prostokątnym rozdzielone odcinkiem drewna nie pozwalają samodzielnie określić tolerancji. Można ocenić, że układ ma dwa punkty w jednej strefie pionowej i że różnica wysokości między nimi jest stała w obrębie ramy. Nie znamy jednak nominalnego luzu technologicznego, głębokości otworów, ukształtowania wnętrza zaczepu ani pierwotnego poziomu osadzenia skrzydła. Bez tych danych próba rozwiercania lub piłowania gniazd byłaby nieprofesjonalna i mogłaby osłabić ościeżnicę. W konstrukcjach o deklarowanych właściwościach zabezpieczających samowolna ingerencja może także zmienić warunki ich oceny.

W praktyce porównuje się rzeczywisty tor końcówki z zarysem gniazda. Technik obserwuje, czy kontakt następuje najpierw na górnej, dolnej czy bocznej krawędzi, a następnie szuka przyczyny przesunięcia. Jeśli oba elementy przesunęły się w tę samą stronę, podejrzenie pada na geometrię skrzydła; jeżeli problem dotyczy tylko jednego punktu, należy bliżej ocenić lokalną blachę, mocowanie i zużycie materiału. To nadal zasada diagnostyczna, a nie rozpoznanie z daleka.

Zdjęcie pokazuje również, dlaczego prace przy progu muszą być prowadzone ostrożnie. Podniesienie skrzydła może poprawić pozycję bolców względem gniazd, ale jednocześnie zmienić docisk uszczelki i wolną przestrzeń nad drzwiami. Każda regulacja ma więc konsekwencje dla kilku powierzchni kontaktu jednocześnie.

5. Ta sama strefa, inna skala: dlaczego zdjęcie 145 nie jest duplikatem 144

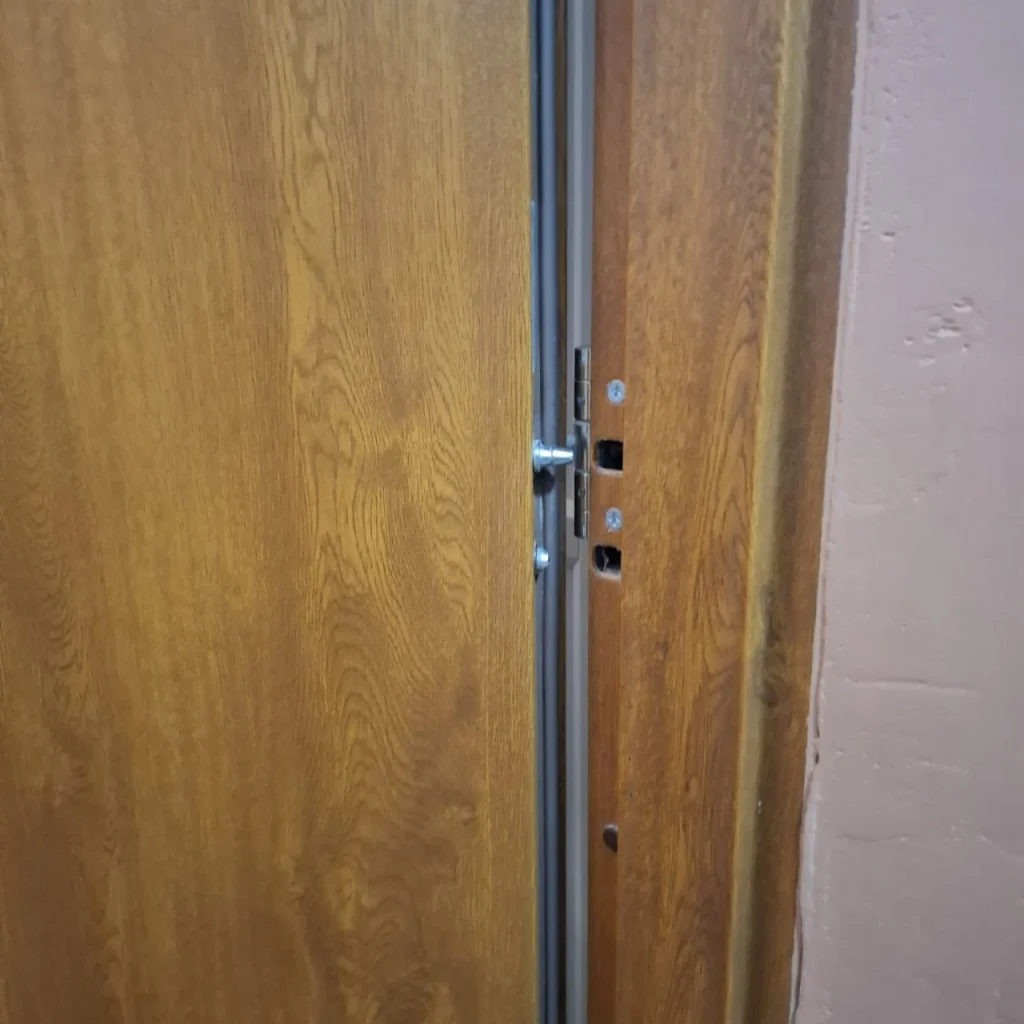

Na kolejnym zdjęciu fotograf przesunął punkt obserwacji wyżej i bliżej osi bolców. Pionowy odcinek skrzydła zajmuje większą część kadru, a dwa gniazda są lepiej widoczne bez rozpraszających szczegółów podłogi. Zmiana kompozycji nie jest kosmetyczna: w porównaniu z ujęciem 144 łatwiej ocenić współliniowość gniazd, ich wzajemne odsunięcie oraz wizualną relację końcówki trzpienia do krawędzi otworu.

Serwisant powinien w tej sytuacji rozumieć trzy osie błędu. Pierwsza jest pionowa — bolec wchodzi za wysoko lub za nisko. Druga jest poprzeczna do płaszczyzny skrzydła — element naciska na jedną z powierzchni zaczepu, ponieważ drzwi nie uzyskują właściwego dosunięcia do uszczelki. Trzecia to odległość wzdłuż toru zamykania — gdy końcówka nie osiąga wymaganej głębokości albo napotyka dno gniazda przed pełnym zamknięciem. Każda oś wymaga odmiennego pomiaru. Błędem jest poprawianie jednej przypadkowo dobranym przesunięciem zawiasów.

Do analizy przydatna jest dokumentacja fotograficzna wykonana prostopadle do blachy, z widoczną skalą pomiarową, przy kilku pozycjach drzwi. Na zdjęciu 145 nie ma skali, toteż nie należy publikować zdań typu „rygiel wystaje 18 mm” ani „gniazda są przesunięte o 2 mm”. Mierząc po pikselach obraz z telefonu otrzymalibyśmy wartość zależną od perspektywy, ogniskowej i odległości, a nie od rzeczywistych wymiarów wyrobu. Rzetelny raport rozróżnia pomiar wykonany narzędziem od subiektywnego wrażenia na zdjęciu.

Kiedy na podobnym okuciu widać miejscowe wytarcie powłoki, nie należy od razu przypisywać go niewłaściwej regulacji. Przyczyną może być wieloletni ślizg, przypadkowe uderzenie podczas transportu, wcześniejszy demontaż albo niezgodne z przeznaczeniem użytkowanie. Wniosek wolno sformułować dopiero po sprawdzeniu kierunku śladów i powtarzalności kontaktu w kontrolowanej próbie, z zachowaniem bezpieczeństwa. Nie doradzamy domownikom manipulowania odsłoniętym mechanizmem przy zamkniętym lokalu ani testowania skuteczności zabezpieczenia siłą.

6. Szerszy kadr ościeżnicy: dlaczego pojedynczy punkt styku nie opisuje całych drzwi

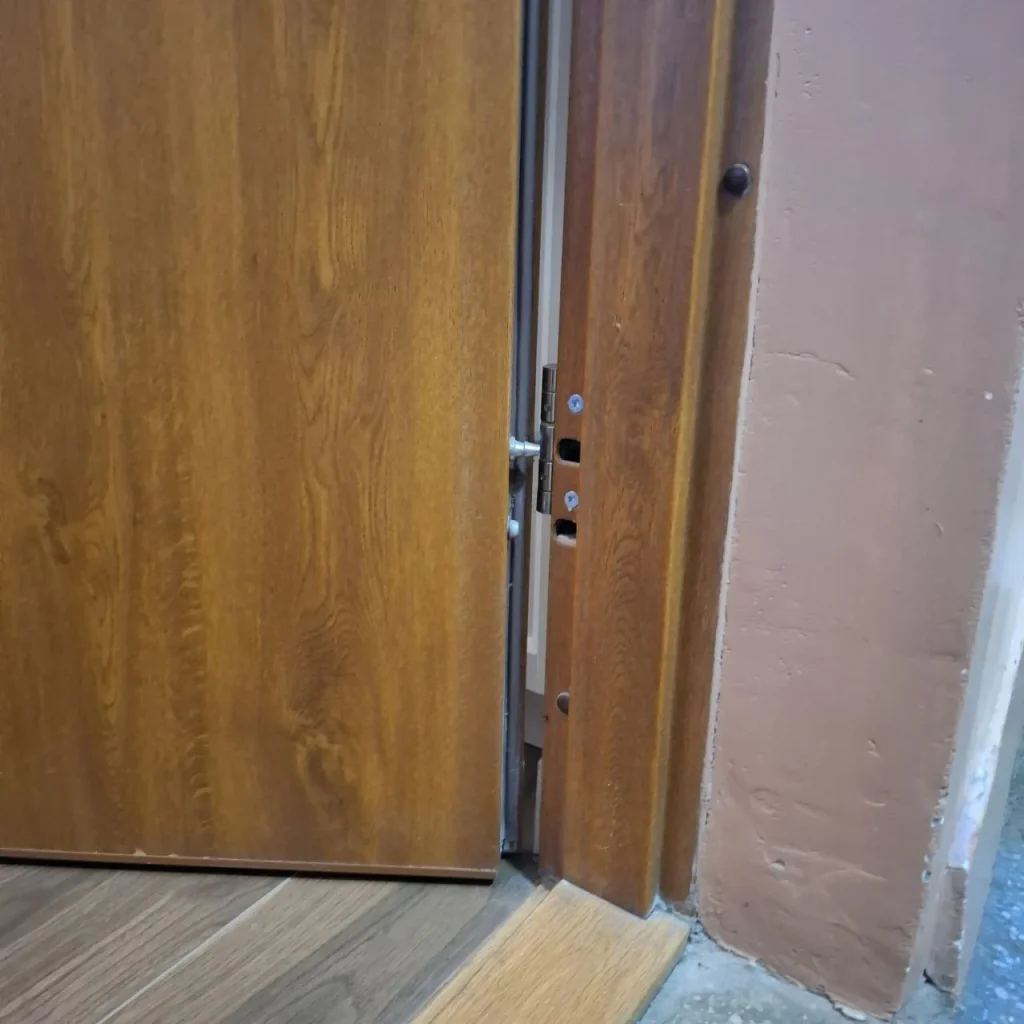

Na szóstym zdjęciu widzimy tę samą okolicę skrzydła z większego dystansu. Pojawia się dłuższy odcinek drewnianego wykończenia, widoczna jest ościeżnica i powierzchnia ściany oraz ciemniejszy, okrągły punkt przy zewnętrznym licu ramy. Kadr pokazuje, że strefa zaczepów jest częścią sztywnego połączenia trzech materiałów: okucia metalowego, elementów drewnianych i zabudowy ściennej. Dlatego diagnostyki nie można sprowadzać wyłącznie do samych otworów.

Jeśli drewniana ościeżnica porusza się względem muru, nawet dobrze dopasowany zamek może sprawiać wrażenie rozregulowanego. Podobnie skrzydło może utrzymywać linię równoległą przy otwarciu, a pod obciążeniem po domknięciu ulegać niewielkiemu odkształceniu. Takie zjawiska trzeba mierzyć w realnych warunkach, a nie diagnozować na podstawie faktury ściany. Na zdjęciu nie widać kotew montażowych ani połączenia ramy z murem, więc nie wolno oceniać ich stanu. Można natomiast wskazać, że należą do układu, który warto wykluczyć w trudnych, powtarzających się awariach.

W obrębie dolnej strefy drzwi liczą się także próg i posadzka. Gdy skrzydło pociera przy progu, użytkownik zwykle zaczyna mocniej przyciągać drzwi klamką. W ten sposób powstaje dodatkowe obciążenie mechanizmu, który nie powinien zastępować prawidłowo wyregulowanego skrzydła. Charakterystyczne jest narastanie problemu: najpierw potrzebne jest mocniejsze domknięcie, później obrót klucza zaczyna wymagać większej siły, wreszcie pojawia się obawa przed złamaniem klucza. Nie oznacza to, że właśnie taki przebieg wystąpił w pokazanym obiekcie; przedstawiamy mechanizm powstawania usterki, który serwis sprawdza podczas oględzin.

Dodatkowo większy plan dokumentuje kierunek dojścia do drzwi i pozwala zaplanować bezpieczną organizację pracy. W przypadku wspólnej klatki schodowej nie wolno blokować drogi ewakuacyjnej narzędziami ani pozostawiać skrzydła w położeniu stwarzającym zagrożenie. Pomiar i próba działania powinny być uzgodnione z uprawnionym użytkownikiem nieruchomości. Ta organizacyjna część serwisu jest tak samo ważna jak dobór śruby lub klucza.

7. Makrofotografia blachy GERDA: oznaczenie producenta to początek identyfikacji, nie jej koniec

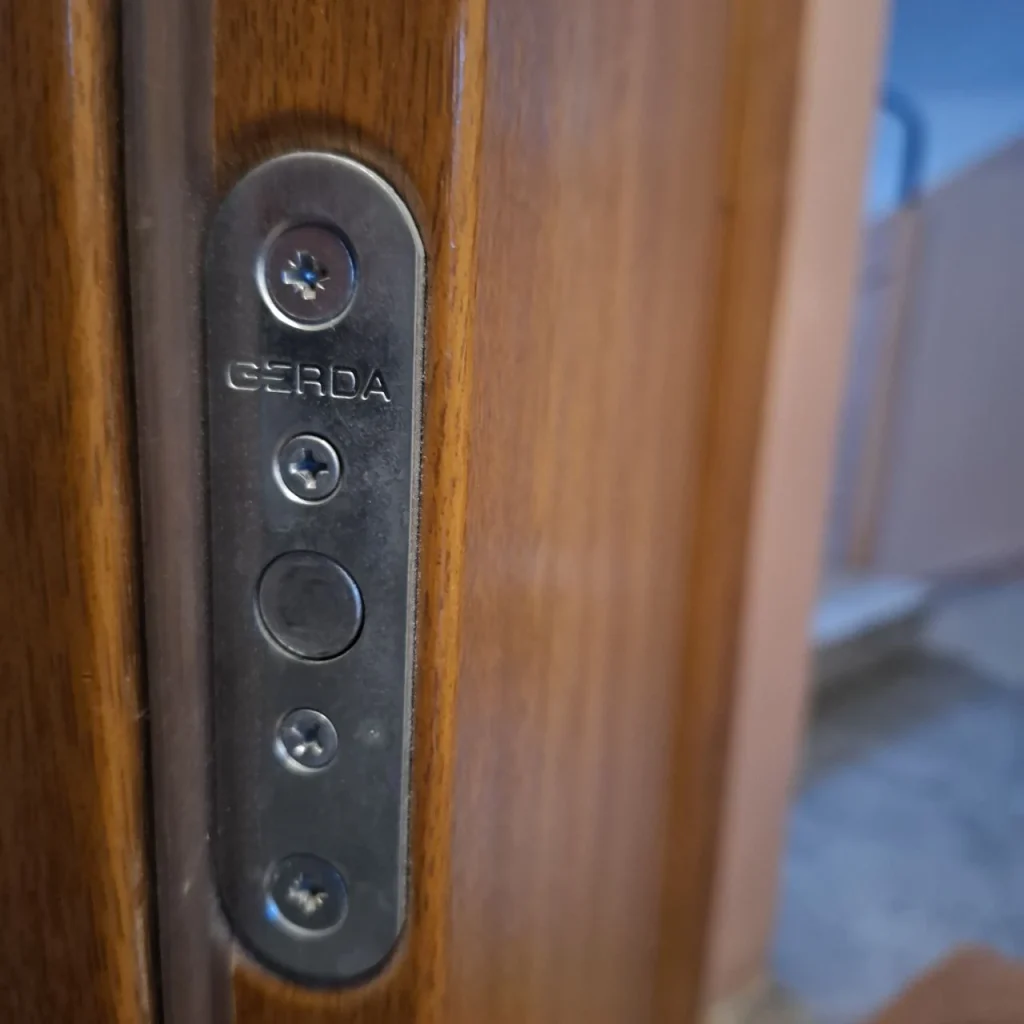

Siódme ujęcie koncentruje się na krótkiej, owalnie zakończonej blaszce metalowej, w której wyraźnie wytłoczono nazwę GERDA. Po obu stronach napisu i w dolnej strefie znajdują się wkręty, a pomiędzy nimi jeden wyraźny okrągły element. Kontekst drewnianej krawędzi wskazuje na mocowanie blachy w przygotowanym frezie. To zdjęcie wnosi do analizy informację, której nie dawał szeroki plan: oznaczenie marki jest rzeczywiście czytelne na elemencie osprzętu. Jednocześnie brak numeru katalogowego uniemożliwia rozstrzygnięcie, do jakiego systemu należy ta blacha.

W identyfikacji części rozróżnia się markę, rodzinę produktu, model, wariant wykonania i wersję montażową. Te pojęcia nie są wymienne. Oznaczenie GERDA mówi o pochodzeniu oznakowanego podzespołu lub elementu systemu, ale nie dowodzi, że cały zamek, wkładka i drzwi są obecnie kompletem jednego producenta. W trakcie wieloletniej eksploatacji część osprzętu mogła zostać wymieniona. Nawet gdy wszystkie części są oryginalne, sama forma krótkiej blachy i liczba wkrętów nie wystarcza do dobrania zamiennika.

Jakie informacje umożliwiłyby identyfikację? Przydatne byłyby oznaczenia z kasety głównej zamka, pełna wysokość listwy oraz położenie i zakres ruchu każdego rygla, rodzaj współpracującego zaczepu i dokumentacja drzwi. Dodatkowo serwisant ustala, czy ruch przenoszony jest przez cięgno, dźwignię, zębatkę, krzywkę czy konstrukcję inną niż mechanizm centralny. Do tego dochodzą wymiary montażowe. Jeżeli jedna z części nie pasuje do reszty, napis na blasze nie rozwiąże problemu.

Nie należy również wyciągać z fotografii wniosku o klasie odporności na włamanie. Taką właściwość ocenia się dla określonej konstrukcji według właściwego systemu badań, a nie na podstawie wyglądu pojedynczego bolca. Słowo „antywłamaniowy” użyte bez dokumentu odniesienia mogłoby wprowadzać czytelnika w błąd. W naszym materiale rozpoznana jest marka GERDA i ogólny rodzaj układu mechanicznego; wszystkie pozostałe parametry pozostają do weryfikacji podczas serwisu.

8. Zdjęcie od strony skrzydła: rozstaw wkrętów, prowadzenie trzpieni i uszczelnienie

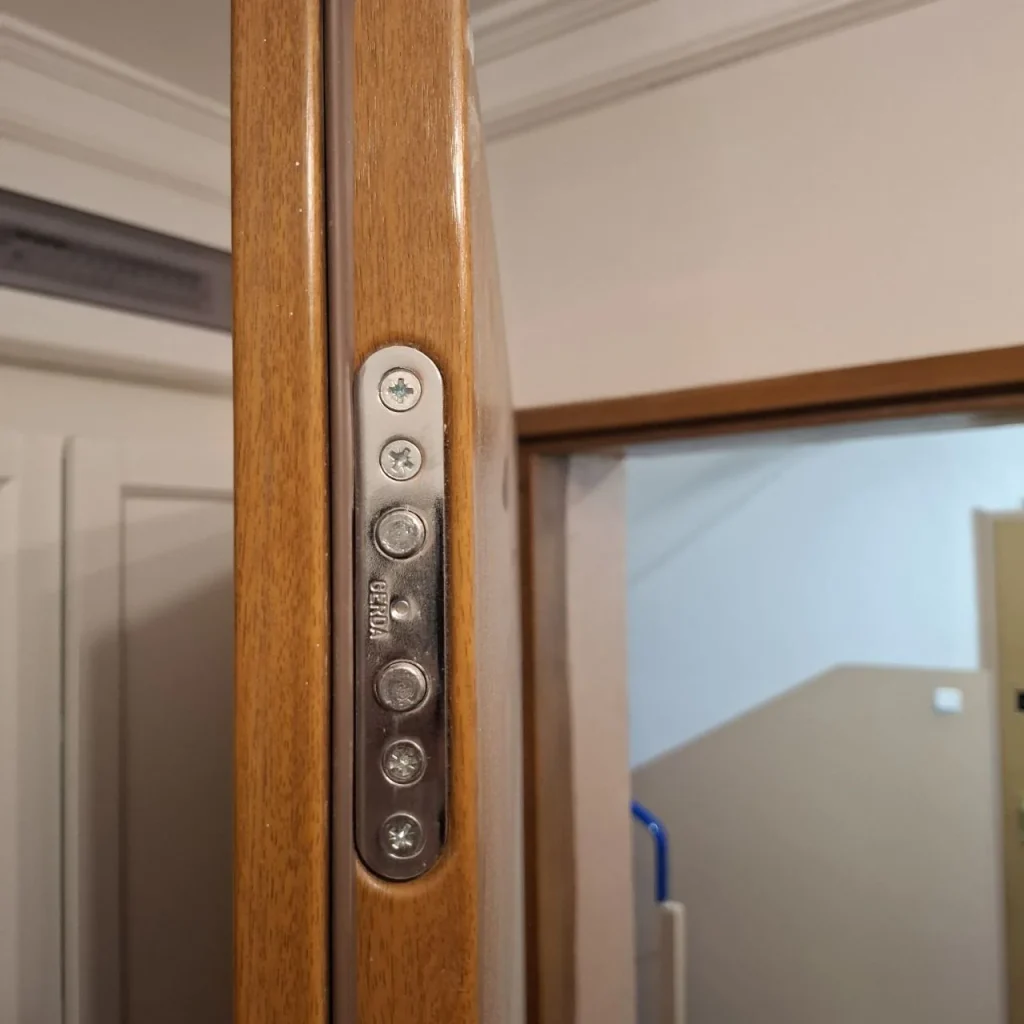

Ósma fotografia przedstawia pionowy, wąski element metalowy na ciemniejszej krawędzi skrzydła. Widoczne są dwa okrągłe zakończenia o większej średnicy, dodatkowy niewielki element między nimi oraz kilka łbów wkrętów. Po lewej stronie blachy biegnie ciemniejsza linia uszczelnienia lub połączenia warstw drzwi, po prawej widać drewniane wykończenie. Ten kadr jest inny niż zdjęcie 147: nie izoluje pojedynczego okrągłego elementu, ale dokumentuje większy odcinek mocowania i sąsiedztwo materiałów.

W takim układzie bardzo istotne są sztywność osadzenia, stan mocowań i zachowanie ciągłości materiału skrzydła. Wkręt może być prawidłowo dokręcony, a mimo to pracować w uszkodzonym lub rozwarstwionym podłożu. Z drugiej strony ślad narzędzia na łbie nie dowodzi, że element jest luźny. Ocena wymaga sprawdzenia, czy obciążenie skrzydła powoduje mikroprzemieszczenie blachy, czy jej powierzchnia pozostaje stabilna i czy otwór nie ma oznak powiększenia. Przy drzwiach o konstrukcji warstwowej kontroluje się również, do czego faktycznie mocowana jest blacha: okleiny, wkładki drewnianej, stalowego profilu lub dedykowanej wkładki montażowej.

Ważna jest także uszczelka. Gdy jej profil jest nadmiernie spłaszczony albo miejscowo wyszedł z rowka, drzwi mogą dosuwać się w innym położeniu niż przy odbiorze montażowym. Na zdjęciu 148 linia o ciemniejszej barwie nie pozwala jednoznacznie rozpoznać materiału. Nie nazywamy jej więc „uszczelką magnetyczną” ani „EPDM o grubości pięciu milimetrów”. Zapisujemy wyłącznie, że w sąsiedztwie blachy znajduje się wąska strefa kontaktu wymagająca sprawdzenia podczas oględzin. Dokładny profil i sposób montażu określa dopiero badanie rzeczywistego elementu.

Zwróćmy też uwagę na lokalne uszkodzenie wykończenia drewna. Na wielu eksploatowanych drzwiach w sąsiedztwie metalowych okuć pojawiają się otarcia i drobne nierówności powłoki. Znaczenie ma nie samo ich istnienie, lecz czy pokrywają się z torami ruchu punktów ryglowania. Zdarza się bowiem, że estetyczna wada nie wpływa na mechanikę, podczas gdy istotny luz w gnieździe pozostaje wizualnie niewidoczny. Dlatego dobra naprawa nie zaczyna się od lakierowania widocznej rysy, lecz od sprawdzenia przebiegu sił.

9. Blacha GERDA w pionowym ustawieniu: trzecia perspektywa tego samego zjawiska

Ostatnie, ósme odrębne zdjęcie pokazuje blachę w pionowej części drewnianego skrzydła z wyraźnym napisem GERDA, dwoma okrągłymi większymi elementami i kilkoma wkrętami. Kamera znajduje się nieco wyżej i bardziej na wprost niż w kadrze 148. W tle widać wykończenie przejścia i fragment balustrady albo elementów klatki, co ułatwia ustalenie orientacji drzwi w otoczeniu. Fotografowanie tej samej strefy z kilku punktów pomaga rozpoznać, które cechy wynikają z rzeczywistej konstrukcji, a które z perspektywy obiektywu.

Kadr stanowi ważny dowód metodologiczny: różnica w wielkości elementów na dwóch fotografiach nie jest różnicą ich średnicy fizycznej. W obrazie wykonanym bliżej krawędź metalu zajmuje więcej pikseli. Jeśli nie znamy skali, nie można porównywać rozstawu na podstawie linijki przyłożonej do ekranu. Można natomiast porównywać kolejność okuć, liczbę punktów, kształt zakończenia blachy i umiejscowienie wkrętów. Są to cechy jakościowe, które zachowują wartość pomimo innej perspektywy.

Na podstawie tego ujęcia należy także odróżnić głowicę elementu cylindrycznego od mocującej go śruby. Masywniejszy okrągły element może pełnić funkcję mechaniczną, natomiast łeb wkrętu utrzymuje blaszkę w przygotowanym miejscu. Bez identyfikacji konstrukcji nie wolno traktować tych elementów zamiennie. Serwisant korzysta z dokumentacji, a nie z zasady „co jest okrągłe, można przekręcić”.

Różnice między kadrami 147, 148 i 149 wskazują jeszcze jedną rzecz: cały zestaw może zawierać kilka niezależnych modułów mocowanych w różnych wysokościach skrzydła. Aby potwierdzić ich współpracę, nie wystarczy wykonać serii zbliżeń. Potrzebny jest zdjęciowy przekrój organizacyjny: górny, środkowy i dolny punkt ryglowania, położenie zamka centralnego oraz odpowiadające im elementy ościeżnicy. Dopiero taki komplet pozwala tworzyć listę części do ewentualnej wymiany. W obecnym materiale nie ma zdjęcia całego boku skrzydła od góry do dołu, zatem nie podajemy pełnej liczby punktów zamknięcia.

10. Kiedy problem jest „w zamku”, a kiedy w układzie skrzydło–rama?

Wielu klientów rozpoznaje usterkę po jednym odczuciu: klucz ciężko się obraca. Dla ślusarza jest to jednak sygnał, a nie diagnoza. Opór może występować w samej wkładce, w przekładni zamka, na cięgnach, na powierzchni rygla albo w miejscu, gdzie bolec styka się z zaczepem. Możliwy jest również problem z geometrią skrzydła, który zwiększa obciążenie mechanizmu dopiero przy zamkniętych drzwiach. Najważniejsze pytanie brzmi nie „jaki zamek kupić?”, lecz „w którym fragmencie łańcucha przekazywania ruchu pojawia się dodatkowa siła?”.

Przy drzwiach otwartych kontroluje się, czy mechanizm może pracować bez obciążenia od ościeżnicy, jeśli konstrukcja i instrukcja producenta dopuszczają taki test. Niektóre systemy wymagają odpowiedniego położenia zapadki lub spełnienia warunków bezpieczeństwa; nie wykonuje się testów na ślepo. Przy drzwiach zamkniętych obserwuje się objaw w warunkach normalnego użytkowania, ale bez doprowadzania do zakleszczenia. Porównanie dwóch sytuacji bywa bardzo informacyjne. Jeśli obciążenie występuje głównie po dosunięciu skrzydła, uzasadniona staje się kontrola zaczepów i docisku. Jeżeli mechanizm pracuje ciężko niezależnie od położenia drzwi, uwaga przesuwa się ku jego własnym podzespołom. Żaden z tych testów sam nie rozstrzyga wszystkich przyczyn.

Warto uwzględnić histerezę mechaniczną: niewielki luz i tarcie mogą powodować inny opór przy zamykaniu niż przy otwieraniu. Element wcześniej obciążony dociskiem może odskoczyć po zwolnieniu siły; w jedną stronę pracuje pozornie prawidłowo, w drugą zacina się. To kolejny powód, aby serwisant nie oceniał stanu zamka tylko na podstawie pojedynczego przekręcenia klucza.

Istotny jest także wpływ temperatury i wilgotności. W pomieszczeniach ogrzewanych sezonowo zmieniają się warunki pracy drewnianych okładzin, uszczelek i elementów ramy. Nie oznacza to automatycznie, że skrzydło „puchnie”; trzeba zbadać, czy zmiana warunków koreluje z objawem oraz czy występuje fizyczny ślad tarcia. Dobre zgłoszenie zawiera więc informację: od kiedy pojawia się problem, przy jakich drzwiach, po której stronie i w jakich okolicznościach. To bywa cenniejsze niż zdjęcie zakupu nowej wkładki.

Obserwacja podczas bezpiecznego użytkowania	Co można podejrzewać	Co technik musi jeszcze potwierdzić
Klucz obraca się lżej przy uchylonym skrzydle	Dodatkowe obciążenie od zaczepów lub ramy	Położenie bolców, głębokość gniazd, docisk uszczelki
Klamka nie wraca samoczynnie	Problem sprężyny, trzpienia, kasety lub okucia	Stan zespołu klamki i zamka, zasada działania
Jeden punkt ociera, inne nie	Lokalne przesunięcie, zużycie albo deformacja	Ślady kontaktu i pomiary konkretnego zaczepu
Skrzydło ma różne szczeliny górą i dołem	Odchyłka geometrii, obciążenie zawiasów	Pomiary położenia i stan mocowań
Ryglowanie wymaga dociskania skrzydła	Docisk uszczelki, regulacja, niezgodność strefy zaczepu	Zgodność z instrukcją i powtarzalność kontaktu
Słychać trzask, zgrzyt lub tarcie	Kolizja lub awaria wewnętrzna	Lokalizacja i warunki wystąpienia dźwięku

Tabela nie służy do samodzielnego rozbierania drzwi ani do obchodzenia zabezpieczenia. To mapa pytań diagnostycznych, które pozwalają szybciej przygotować wizytę fachowca.

11. Geometria zamknięcia w trzech osiach: model pomiarowy dla fachowca

Zapiszmy problem w układzie współrzędnych. Oś X biegnie poziomo w płaszczyźnie skrzydła, oś Y odpowiada wysokości, a oś Z określa odległość skrzydła od ościeżnicy. Dla każdego punktu ryglowania można rozpatrywać geometryczne środki bolca i gniazda. Jeśli oznaczymy ich położenia jako odpowiednio (P_b=(x_b,y_b,z_b)) i (P_g=(x_g,y_g,z_g)), to różnica (\Delta P=P_b-P_g) pokazuje ideę przesunięcia. Jest to model pomocniczy, nie protokół pomiaru przesłanych zdjęć.

Przy obróconym skrzydle zmiana położenia krawędzi zamkowej ma składową zależną od szerokości drzwi i kąta ich obrotu względem zaplanowanej geometrii. W małej skali przybliżenie (\Delta y \approx L\tan(\alpha)) pozwala pokazać, dlaczego niewielka zmiana nachylenia może mieć odczuwalny skutek w odległym od zawiasów punkcie. Przyjmijmy czysto dydaktycznie odległość (L=800) mm i błąd kątowy (\alpha=0{,}1^\circ): przesunięcie wyniesie około 1,4 mm. To wyłącznie przykładowe obliczenie, nie wartość zmierzona w pokazanych drzwiach ani dopuszczalna tolerancja konkretnego producenta.

Nie wystarczy jednak, by końcówka rygla „trafiła do otworu”. Musi jeszcze mieć bezpieczną przestrzeń na pełny ruch wzdłuż osi Z, a zaczep musi zapewniać przewidziane oparcie. Zbyt płytkie gniazdo może zatrzymywać ruch mimo prawidłowej wysokości. Zbyt szerokie może obniżyć stabilność i pogorszyć współpracę uszczelki. Zbyt ciasne może powodować siły boczne. Prawidłowe wymiary bierze się z dokumentacji producenta danych okuć albo z wymagań montażowych kompletnego systemu; nie ustala się ich uniwersalnym „luzem jednego milimetra” dla wszystkich drzwi.

Przy pomiarze rozróżnia się dokładność narzędzia, powtarzalność odczytu i tolerancję montażową wyrobu. Suwmiarka o działce 0,02 mm nie czyni całego pomiaru niezawodnym, jeśli krawędzie drewna są nierówne albo narzędzie ustawiono pod kątem. Z kolei dwa pomiary wykonane ze zgodną dokładnością nie dowodzą, że układ mieści się w dopuszczalnej tolerancji, jeśli nie znamy dokumentacji. W raporcie warto podać, od czego do czego dokonano pomiaru i przy jakiej pozycji skrzydła. Takie dane umożliwiają ocenę zmian w czasie i porównanie stanu przed regulacją oraz po niej.

12. Tarcie, przełożenie mechanizmu i droga powstawania nadmiernego oporu

Klucz jest narzędziem sterującym, nie dźwignią do prostowania skrzydła. Podczas obrotu użytkownik wytwarza moment, który musi pokonać siły sprężyn, tarcie i bezwładność ruchomych części. W prostym modelu zależność momentu (M) i siły stycznej (F) przy promieniu ramienia (r) zapisujemy jako (M=F\cdot r). W praktycznym zamku przełożenia, tarcie i geometria mechanizmu zmieniają tę zależność, dlatego nie wolno wyznaczać granicznego bezpiecznego momentu z samego wzoru.

Gdy bolec dotyka krawędzi gniazda, powstaje nacisk normalny (N). Siła tarcia w uproszczeniu jest proporcjonalna do (\mu N), gdzie (\mu) zależy od materiałów, stanu powierzchni i obecności właściwego środka smarnego. Wzrost docisku skrzydła może więc zwiększyć opór mimo braku awarii wewnętrznej. Co ważne, smarowanie nie naprawi geometrycznej kolizji; może jedynie czasowo zmniejszyć jeden z jej skutków, ukrywając postępujące uszkodzenie. To niebezpieczny skrót diagnostyczny.

Współpracę punktów ryglowania ocenia się również pod kątem jednoczesności obciążenia. Gdy jeden z kilku bolców trafia pierwszy na powierzchnię, przejmuje część obciążenia, zanim pozostałe osiągną swoje gniazda. Użytkownik może wtedy czuć narastający opór, a mylnie uznać, że wszystkie rygle „pracują razem”. Weryfikacja wymaga obserwacji kolejności styku bez wymuszania ruchu i bez narażania osoby na zatrzaśnięcie. Przy systemie kilku modułów serwisant sprawdza, czy ich synchronizacja odpowiada dokumentacji.

Osobną sprawą jest zużycie. Długotrwałe działanie obciążenia bocznego może prowadzić do polerowania, zadziorów, odkształcenia krawędzi albo uszkodzenia mocowań. Nie należy jednak utożsamiać błyszczącej powierzchni z wadą; wykończenie fabryczne może mieć podobny wygląd. O właściwym rozpoznaniu decyduje zgodność śladu z aktualnym torem ruchu i objawem. W konkretnym obiekcie ocenia się tę zgodność na miejscu.

13. Protokół oględzin: osiem obrazów, ale ani jednego pomiaru z natury

Profesjonalny opis rozpoczyna się od inwentaryzacji cech stałych. Wpisujemy liczbę widocznych modułów, czytelne oznaczenia, kształt blach, kolejność wkrętów i elementów cylindrycznych, obecność odpowiadających gniazd oraz materiał wykończenia skrzydła. Nie wpisujemy nieznanej grubości drewna, gatunku okleiny, klasy odporności ani marki wkładki na podstawie przypadkowego widoku pęku kluczy. Tak przygotowana karta oględzin jest uczciwa: stanowi bazę do dalszej weryfikacji zamiast gotowej diagnozy bez pomiarów.

Drugi etap dokumentacji dotyczy historii objawu. Technik pyta, czy klucz obraca się ciężko zawsze, czy tylko po zamknięciu, czy pojawiła się konieczność podnoszenia klamki, czy po dociśnięciu skrzydła problem słabnie, czy występują trzaski, ślady otarcia albo ocieranie o próg. Nie wolno sugerować klientowi odpowiedzi. Zamiast pytania „Czy drzwi opadły?” lepiej zapytać „Od kiedy występuje opór i czy zmienia się on wraz z położeniem skrzydła?”. Neutralne pytanie daje wiarygodniejszy materiał diagnostyczny.

Trzeci etap to kontrola rzeczywistych punktów współpracy. Wykonuje się ją w warunkach bezpiecznych dla ludzi i mienia, z prawem dostępu do lokalu. Serwisant potwierdza typ mechanizmu na podstawie jego działania i oznaczeń, mierzy szczeliny, sprawdza stabilność blachy i mocowań, a następnie porównuje ślady kontaktu z położeniem gniazd. Przy podejrzeniu wady zamka nie rozpoczyna od podważania drzwi ani ingerowania w cylindry. Narzędzia pomiarowe dobiera się do konstrukcji, a nie odwrotnie.

Czwarty etap dotyczy dokumentacji wyników. Warto prowadzić tabelę „przed / po”, wskazując sprawdzone strefy, rezultat i ograniczenia badania. Jeśli nie można bezpiecznie sprawdzić konkretnego punktu, wpisuje się „niezweryfikowany”, zamiast sztucznie zamykać temat. W serwisie wysokiej jakości brak informacji jest jawnie odnotowaną daną, a nie pretekstem do zgadywania. Dzięki temu klient wie, za co płaci, a kolejny technik może podjąć pracę bez odtwarzania całej historii od początku.

Strefa kontroli	Co jest znane ze zdjęć	Co trzeba zmierzyć przy drzwiach
Blacha GERDA	Oznaczenie producenta, owalne zakończenia, wkręty	Wymiary, sposób mocowania, położenie wobec lica skrzydła
Cylindryczne elementy	Kształt i orientacja, różne pozycje fotografowania	Ruch lub brak ruchu, średnica, wysunięcie, powtarzalność
Gniazda w ościeżnicy	Dwa prostokątne otwory na widocznym odcinku	Położenie, głębokość, stan krawędzi, zgodność z mechanizmem
Skrzydło	Drewniane wykończenie i częściowy obraz przejścia	Pion, płaszczyzna, prześwity, luz zawiasów, ugięcie
Próg i uszczelnienie	Fragment strefy przy podłodze, ciemna linia przy krawędzi	Stan progu, docisk, profil uszczelki, lokalne tarcie
Zamek centralny	Nie został pokazany w sposób rozpoznawczy	Typ i model, sposób sprzężenia z ryglami, zgodność części

14. Pomiar światła ościeżnicy, przekątnych i szczelin — po co więcej niż jedna miarka?

Sam pomiar szerokości otworu budowlanego nie wystarcza do ustawienia drzwi. Można mieć prawidłową szerokość ościeżnicy na środku i jednocześnie odchylenie jednej jej krawędzi przy górnej części. Dlatego technik analizuje geometrię w kilku poziomach, porównuje przekątne oraz kontroluje piony i przyleganie skrzydła. Przy skomplikowanej konstrukcji używa laserowego urządzenia pomiarowego, poziomnicy, szczelinomierza albo wzorca prostoliniowości. Rodzaj i dokładność narzędzi należy dopasować do projektu i tolerancji producenta.

Istotne jest odróżnienie pionowości samej ościeżnicy od pionowości skrzydła w aktualnym ustawieniu zawiasów. Rama może być dobrze osadzona, a skrzydło przesunięte wskutek zużycia regulowanego zawiasu. Możliwa jest też sytuacja odwrotna: zawiasy znajdują się w zakresie regulacji, ale ościeżnica została zmontowana lub osadzona poza dopuszczalnymi wartościami. W takim przypadku manipulowanie zawiasami może poprawić jeden punkt ryglowania, pogarszając wszystkie pozostałe. Wniosek o przyczynie musi wynikać z pomiarów kilku stref naraz.

Szczeliny bada się przy uwzględnieniu stanu obciążenia. Drzwi swobodnie otwarte mogą zachowywać się inaczej niż skrzydło dosunięte do uszczelki. Odczyt wykonany przy użyciu siły przyciągającej nie opisuje tej samej geometrii co pomiar bez docisku. Serwisant zapisuje więc położenie skrzydła i sposób pomiaru. Jeśli konstrukcja ma samozamykacz, dodatkową uszczelkę opadającą, próg ruchomy albo elektromagnetyczne elementy współpracy, należy uwzględnić ich wpływ. Nie zakładamy obecności takich urządzeń na przesłanych zdjęciach.

Przy pomiarach istotne jest również bezpieczeństwo ramy i oklein. Nie stosuje się twardych narzędzi jako klinów w przestrzeni między okuciem a drewnem tylko po to, by „sprawdzić luz”. Podobny manewr mógłby zostawić ślad, który potem zostałby błędnie uznany za oznakę wcześniejszego uszkodzenia. Zawsze preferuje się metody nieinwazyjne, a demontaż wykonuje się dopiero po identyfikacji konstrukcji i uzyskaniu zgody właściciela.

15. Dobór części zamiennych GERDA: zgodność mechaniczna ma pierwszeństwo przed kształtem blachy

Czy do oznaczenia GERDA można zamówić „taki sam zamek” przez internet? Bez pełnych danych — nie. Producent ma i miał wiele linii produktów o różnych wymiarach, sposobach napędu i przeznaczeniu. Sama wytłoczona nazwa nie rozstrzyga wariantu. Dla porównania, w oficjalnej dokumentacji produktów GERDA opisano zarówno zamki wpuszczane z trzema masywnymi ryglami, jak i rozwiązania mogące współpracować z dodatkowymi bolcami. Podobieństwo zasady działania do fotografii nie jest jednak dowodem, że oglądane okucie należy do modelu ZW 3000 czy ZW 1000.

W katalogowaniu zamienników technik bierze pod uwagę sposób osadzenia kasety, rozstaw osi, odsunięcie od krawędzi, wariant strony lewej lub prawej, kierunek pracy języka i rygli oraz rodzaj przeniesienia obrotu wkładki. W modelach wielopunktowych dochodzi kompatybilność cięgien i mocowań dodatkowych punktów. Przed zakupem trzeba uwzględnić także stan ościeżnicy, bo nowa część o idealnej geometrii fabrycznej nie skompensuje uszkodzonego gniazda ani skrzydła poza zakresem regulacji.

W instrukcjach GERDA podkreśla się zasadę stosowania właściwego, dopasowanego osprzętu i prawidłowej konserwacji. Wymiana wkładki na inny typ sprzęgła może zmienić sposób awaryjnego otwierania od drugiej strony. Zbyt długi element może nadmiernie wystawać poza szyld. Zbyt krótki może utrudniać prawidłową pracę i montaż. Dla konkretnych serii mogą obowiązywać różne zalecenia, dlatego fachowiec porównuje instrukcję właściwego modelu z realną sytuacją, a nie korzysta z jednej internetowej tabelki dla wszystkich drzwi.

Dokumentowanie wyboru części jest też elementem uczciwej wyceny. Klient powinien wiedzieć, czy proponowana operacja dotyczy wkładki bębenkowej, kasety zamka, blachy zaczepowej, mocowań, regulacji ościeżnicy czy całego zestawu. Każda z tych pozycji ma inną funkcję i inny wpływ na bezpieczeństwo. W instalacjach premium — apartamentach, willach i obiektach wynajmowanych — warto zapisać również, kto ma prawo przechowywać klucze i ile egzemplarzy przekazano po pracy.

16. Co może uszkodzić zamek podczas pozornie drobnej naprawy?

Nadmierny moment przy obracaniu klucza jest jednym z najczęstszych sposobów przenoszenia problemu ze strefy zaczepu do wnętrza zamka. Użytkownik próbuje pokonać opór, a obciążenie trafia na elementy, które powinny jedynie prowadzić mechanizm. Czasem dochodzi do odkształcenia końcówki klucza, czasem do zwiększenia luzu w sprzężeniu, a czasem do zakleszczenia innych elementów. Taki scenariusz nie został stwierdzony na zdjęciach — przywołujemy go jako uzasadnienie, dlaczego nie wolno forsować działania.

Drugim ryzykiem jest niekontrolowana zmiana geometrii zaczepu. Powiększenie otworu może sprawić, że drzwi pozornie zamykają się płynniej, ale osłabiona krawędź nie zawsze zapewnia wymaganą współpracę w obciążeniu. Wiele okuć stanowi część zestawu objętego określonym sposobem montażu i oceny. Zmiany powinny więc być zgodne z dokumentacją producenta i konstrukcją drzwi, a nie jedynie z natychmiastowym odczuciem oporu.

Trzecim problemem jest niewłaściwe smarowanie. Preparat przeznaczony do elementów zawiasowych nie musi być bezpieczny dla wkładki bębenkowej. Część substancji oleistych może zatrzymywać pył i prowadzić do pogorszenia działania delikatnych elementów. Producent GERDA w instrukcji wkładek wskazuje, by nie stosować substancji oleistych do ich smarowania, tylko postępować zgodnie z zaleceniami dla produktu. To dobra przypominajka, że „psiknięcie czymkolwiek” nie zastępuje diagnozy. W instalacjach objętych gwarancją stosuje się wyłącznie dopuszczone metody konserwacji.

Czwartym ryzykiem jest pomieszanie elementów z różnych generacji. Blacha o podobnych otworach może mieć inną grubość, krawędź roboczą lub charakter współpracy z bolcem. Skrzydło może przez chwilę działać prawidłowo, lecz po kilku cyklach pojawi się obcieranie. Dlatego każdy zamiennik trzeba zweryfikować mechanicznie, montażowo i funkcjonalnie, a po naprawie udokumentować próby bezpiecznego zamykania i otwierania.

17. Rola właściwych norm — dlaczego nie da się przyznać klasy RC na zdjęciu?

Rozmowy o zamkach często mieszają pojęcia klasy zamka i klasy odporności kompletnych drzwi. Tymczasem normy odnoszą się do określonych wyrobów oraz metod badań. PN-EN 12209:2025-05 dotyczy zamków mechanicznych wraz z odpowiednimi zaczepami, natomiast PN-EN 15685:2025-05 obejmuje zamki wielopunktowe, zasuwki i ich zaczepy. Zakresy dokumentów są odmienne. Oglądając pojedynczą listwę lub bolec, nie można ocenić, jak badany zestaw został sklasyfikowany, a tym bardziej ustalić klasy odporności całych drzwi bez dokumentacji właściwej konstrukcji.

Dostępne publikacje handlowe GERDA mogą przywoływać wcześniejsze edycje norm obowiązujące w okresie certyfikacji konkretnego produktu. Nie należy uznawać samej daty starszej normy za dowód wady wyrobu ani automatycznie przenosić historycznej klasyfikacji na nowy model. Dokument, certyfikat i oznaczenie powinny dotyczyć dokładnie zidentyfikowanego produktu. W naszym przypadku brak numeru modelu i pełnego zestawu informacji, więc nie deklarujemy żadnej klasy odporności.

Jeżeli drzwi są przeciwpożarowe, dymoszczelne lub stanowią część drogi ewakuacyjnej, zakres dopuszczalnych zmian jest jeszcze bardziej ograniczony. Nie wolno samodzielnie zmieniać osprzętu w sposób, który może wpłynąć na funkcję drzwi i zgodność zestawu z dokumentacją. Technicznie poprawny montaż wkładki to nie zawsze to samo co dopuszczalna zmiana w konstrukcji certyfikowanej. Dlatego przy takich drzwiach serwis zaczyna się od dokumentów i wymagań związanych z funkcją przejścia.

Materiały źródłowe do weryfikacji: PN-EN 12209:2025-05 — PKN, GERDA — zamki wpuszczane, GERDA — instrukcja obsługi wkładek, Polski Komitet Normalizacyjny — PN-EN 15685:2025-05. Cytowane źródła służą do omówienia zasad branżowych, a nie do identyfikacji modelu ze zdjęć.

18. Jak planujemy naprawę: decyzja oparta na przyczynie, nie na najdroższej części

Gdy oględziny wykażą kontakt bolca z krawędzią gniazda, nie oznacza to automatycznie potrzeby wymiany zamka. Najpierw należy sprawdzić, dlaczego elementy spotykają się w niewłaściwym miejscu. Przyczyną może być położenie skrzydła, poluzowane mocowanie, odchyłka ościeżnicy, uszkodzony zaczep albo niewłaściwa część zamontowana przy wcześniejszym serwisie. Dopiero po ustaleniu dominującej przyczyny dobiera się zakres pracy. Niektóre układy dają się przywrócić przez regulację zgodną z dokumentacją; inne wymagają naprawy mocowania lub wymiany części na identyczną funkcjonalnie.

W ramach przygotowania profesjonalista ustala ryzyko unieruchomienia drzwi. Jeśli wejście jest jedyną drogą użytkowników, planuje się dostęp alternatywny i zabezpieczenie pomieszczenia na czas pracy. W budynku wielorodzinnym trzeba rozróżnić własność skrzydła i ościeżnicy od części wspólnych oraz upewnić się, że wykonanie prac nie naruszy przejścia innych osób. Czas interwencji powinien uwzględniać także sprawdzenie działania i uporządkowanie stanowiska, nie tylko samą wymianę części.

Wstępna kolejność jest logiczna: identyfikacja konstrukcji — dokumentacja stanu — pomiary — lokalizacja obciążenia — wybór minimalnej skutecznej naprawy — kontrola po zakończeniu. Pominięcie wcześniejszego kroku prowadzi do ryzyka, że zostanie naprawiony objaw, a nie przyczyna. W drzwiach, które wcześniej były wielokrotnie „poprawiane”, konieczne bywa także sprawdzenie historii obróbek: nieautoryzowanych nawierceń, dodatkowych podkładek, zmienionych wkrętów lub śladów po wcześniejszych zaczepach.

Warto przy tym pamiętać, że w niektórych przypadkach odmowa doraźnego podszlifowania elementu jest oznaką odpowiedzialnego serwisu. Jeżeli nie znamy klasy i dokumentacji zabezpieczenia, usuwanie materiału z punktu ryglowania może pogorszyć funkcję drzwi. Fachowiec powinien to wyjaśnić właścicielowi i zaproponować właściwą ścieżkę postępowania, nawet jeśli wymaga ona zamówienia części lub drugiej wizyty.

19. Kryteria odbioru: jak ustalić, czy naprawa faktycznie rozwiązała problem?

Samo stwierdzenie, że klucz da się przekręcić, to za mało. Po naprawie powinien zostać przeprowadzony powtarzalny test funkcjonalny zgodny z instrukcją danego systemu: działanie z obu dopuszczonych stron, zachowanie klamki, powrót sprężyny, domykanie bez wymuszania nacisku, współpraca punktów zabezpieczających oraz kontrola docisku i prześwitów. W razie stwierdzenia nieprawidłowości test przerywa się, zanim dojdzie do zatrzaśnięcia lub uszkodzenia. Nie należy próbować „udowodnić”, że wszystko jest w porządku, poprzez maksymalne szarpanie skrzydła.

Na karcie odbioru rozdziela się trzy grupy wyników. Pierwsza obejmuje funkcjonalność: czy drzwi otwierają się i zamykają w normalnym trybie, czy poszczególne elementy pracują zgodnie z przeznaczeniem. Druga dotyczy geometrii i stanu technicznego: czy po regulacji nie powstały nowe kolizje, czy blacha jest stabilna i czy uszczelka zachowuje właściwy kontakt. Trzecia obejmuje organizację i bezpieczeństwo: wydanie kluczy osobie uprawnionej, brak pozostawionych w wejściu narzędzi, omówienie sposobu obsługi, wskazanie ograniczeń naprawy oraz ewentualnych zaleceń dalszego serwisu.

Dobrze wykonana dokumentacja może zawierać dwa zestawy zdjęć: przed pracą i po niej, wykonane z tej samej perspektywy, ale bez eksponowania profilu nacięć klucza. Jeżeli porównanie dotyczy geometrii, warto pokazać przyłożoną skalę oraz udokumentować położenie skrzydła podczas pomiaru. Klient powinien otrzymać informację, czy ingerowano w mechanizm zamka, okucie, zawiasy czy ościeżnicę. Taka informacja pozwoli uniknąć późniejszego nieporozumienia, że wymiana jednej części rzekomo przywróciła cały komplet drzwi do stanu fabrycznego.

20. Koszt prac ślusarskich w Warszawie: orientacyjny budżet od 400 do 3000 zł

Cena usługi zależy od zakresu i czasu pracy, dostępności części, konstrukcji drzwi, ryzyka uszkodzenia okładziny, konieczności demontażu, terminu oraz odległości dojazdu. Poniższe widełki mają charakter przykładowych budżetów planistycznych, a nie wiążącej oferty dla fotografowanego przypadku. Nie posiadamy danych o wymiarach ani rzeczywistej usterce, dlatego nie możemy wycenić jej na podstawie samego zdjęcia.

Zakres rozpatrywany w serwisie	Orientacyjny koszt planistyczny	Od czego zależy ostateczna wycena
Oględziny i diagnostyka skrzydła z okuciem	400–600 zł	Dojazd, pomiary, liczba punktów kontroli
Regulacja drzwi i weryfikacja współpracy z zaczepami	450–950 zł	Typ zawiasów, stan mocowań, dokumentacja
Naprawa lokalnego mocowania i dopasowanie elementu zgodne z konstrukcją	500–1100 zł	Materiał, dostęp i wymagania producenta
Naprawa lub wymiana rozpoznanego modułu zamka	650–1700 zł	Część, dostępność, demontaż, kontrola
Praca przy złożonym systemie kilku punktów i ościeżnicy	1000–3000 zł	Liczba modułów, stan drzwi, zakres wymiany

W tabeli nie uwzględniono wszystkich możliwych nietypowych części ani specjalnych konstrukcji. Rozbudowany system zabezpieczenia może wymagać osobnej oferty i wyższego budżetu. Koszt przyjazdu poza podstawowy obszar obsługi należy potwierdzić przed wizytą. Zawsze warto zapytać, czy cena obejmuje robociznę, materiał, pomiary i próbę odbiorczą oraz czy cena części jest znana przed demontażem.

Dobra wycena nie opiera się na haśle „zamek GERDA — jedna stawka”. W tej marce można znaleźć różne rodziny produktów, a w pojedynczych drzwiach mogą współpracować części kilku systemów. Jeżeli klient poda tylko nazwę ze zdjęcia, profesjonalista powinien uczciwie określić, które koszty można oszacować wstępnie, a które zależą od identyfikacji konstrukcji. Czasami koszt podstawowych oględzin pozwala uniknąć zakupu niepasującej części za znacznie większą kwotę.

21. Co wysłać serwisowi, a czego nie fotografować?

Aby przyspieszyć rozpoznanie, warto przekazać trzy rodzaje informacji. Pierwszy to opis objawu: opór przy zamykaniu, trudny obrót klucza, tarcie, problem z klamką czy nierównomierny docisk. Drugi to kontekst: rodzaj wejścia, miejscowość, przybliżony wiek instalacji i to, czy istnieje alternatywny dostęp do pomieszczenia. Trzeci to zdjęcia: całe drzwi, krawędź z okuciem, odpowiadający mu fragment ościeżnicy i czytelne oznaczenie producenta, jeżeli jest widoczne. Przy przekazywaniu zdjęć należy chronić prywatność domowników i lokatorów.

Nie należy przesyłać pełnego zbliżenia zębów klucza, kluczy bezpieczeństwa z czytelnym kodem ani danych, które mogłyby ułatwić nieuprawnione dorabianie. W przypadku systemu kontroli dostępu nie wysyła się kodów PIN, zrzutów z tajnymi hasłami ani pełnych danych aplikacji. Zdjęcia z klatki schodowej powinny być kadrowane tak, aby nie ujawniały niepotrzebnie numerów mieszkań i wrażliwych szczegółów sąsiednich lokali. Te zasady nie utrudniają diagnostyki; pomagają zachować rozsądną równowagę między przydatną dokumentacją a bezpieczeństwem.

W wiadomości warto wyraźnie oddzielić, co jest znane, od własnych przypuszczeń. Zapis „rygiel ociera po domknięciu” jest lepszy od stwierdzenia „zepsuł się zamek”, jeśli nie przeprowadzono diagnostyki. Dla serwisu istotna jest także informacja, czy dotychczas ktoś obrabiał zaczep, wymieniał wkładkę, regulował zawiasy lub montował dodatkowe uszczelki. Szczegóły te mogą wpływać na zakres oględzin i dobór części.

Kontakt z Mobilnym Serwisem Warszawa: 570 933 114; zgłoszenie tekstowe: WhatsApp. Dostępność dojazdu, zakres prac i koszt należy potwierdzić indywidualnie przed wizytą.

22. Gdzie wykonujemy diagnostykę zamków i drewnianych drzwi?

Podstawowym obszarem usług Mobilnego Serwisu Warszawa są dzielnice stolicy, m.in. Śródmieście, Mokotów, Wilanów, Ursynów, Ochota, Wola, Żoliborz, Bielany, Białołęka, Praga-Północ, Praga-Południe, Targówek, Wawer, Rembertów, Wesoła, Ursus, Włochy i Bemowo. W każdej z nich spotyka się inne warunki eksploatacyjne: od starszych drewnianych drzwi w kamienicach i klatkach schodowych po rozbudowane systemy wejściowe w apartamentach i rezydencjach. Występują zarówno tradycyjne okucia na klucz, jak i zamki wielopunktowe z dodatkowymi elementami stalowymi. Każdy przypadek wymaga identyfikacji, a nie uniwersalnej recepty.

Po wcześniejszym uzgodnieniu zlecenia można organizować dojazdy do miejscowości aglomeracji, takich jak Konstancin-Jeziorna, Piaseczno, Józefosław, Mysiadło, Lesznowola, Zalesie Górne, Pruszków, Piastów, Ożarów Mazowiecki, Brwinów, Grodzisk Mazowiecki, Milanówek, Podkowa Leśna, Łomianki, Legionowo, Jabłonna, Marki, Ząbki, Zielonka, Wołomin, Kobyłka, Otwock, Józefów, Karczew, Sulejówek, Halinów, Wiązowna i Góra Kalwaria. Możliwość obsługi odleglejszych lokalizacji w województwie mazowieckim zależy od terminu, dostępności techników i charakteru prac; lista miejscowości nie jest gwarancją konkretnego czasu przyjazdu.

Na Mokotowie i w Wilanowie zgłoszenia mogą dotyczyć wejść do apartamentów i domów z systemami dodatkowymi. Na Żoliborzu czy w Śródmieściu częściej spotyka się konstrukcje wymagające ostrożnej pracy przy wykończeniu oraz zabytkowym otoczeniu. W Konstancinie-Jeziornie i sąsiednich miejscowościach ważne bywają zasady obsługi większych rezydencji, kontakt z administratorem i przygotowanie dostępu dla serwisu. Te przykłady ilustrują organizację pracy, nie stanowią statystyk usterek ani twierdzenia o konkretnych klientach.

W Warszawie zlecenia można planować między innymi w pobliżu ulicy Puławskiej, Marynarskiej, Czerniakowskiej, Modlińskiej, Radzymińskiej, Grochowskiej, Górczewskiej oraz Alej Jerozolimskich. Nazwy ulic pomagają wstępnie określić obszar logistyczny, lecz fachowiec i tak potrzebuje pełnego, przekazanego prywatnie adresu dojazdu. W przypadku wspólnych drzwi budynku konieczne może być wcześniejsze uzgodnienie serwisu z zarządcą.

23. Pytania, które powinien zadać dobry serwisant — FAQ bez marketingowych obietnic

Czy oznaczenie GERDA na blaszce oznacza, że cały zamek jest tej marki?

Nie musi oznaczać. Fotografia potwierdza napis na widocznym podzespole. W kompletnych drzwiach mogą znajdować się inne części wymienione podczas wcześniejszych napraw. Aby potwierdzić typ zamka, potrzebne są dodatkowe oznaczenia i badanie mechanizmu.

Czy trzy okrągłe elementy na zdjęciu 142 to na pewno trzy ruchome rygle?

Nie. Wygląd jest zgodny z obecnością kilku cylindrycznych elementów, ale zdjęcie nie pokazuje ich ruchu. Rozróżnienie elementów ruchomych i biernych wymaga bezpiecznej kontroli na miejscu oraz rozpoznania konstrukcji.

Czy dwa metalowe trzpienie i dwa gniazda ze zdjęć 144–146 świadczą o złej regulacji?

Same w sobie nie. Dokumentują układ dwóch współpracujących stref. Bez pomiarów, powtarzalności objawu i kontroli toru zamykania nie można stwierdzić, czy występuje kolizja i co ewentualnie ją powoduje.

Czy wystarczy wymienić wkładkę, jeśli klucz ciężko się przekręca?

Niekoniecznie. Opór może być spowodowany wkładką, ale również zamkiem centralnym lub naciskiem na rygle od strony zaczepów. Profesjonalny serwis powinien ustalić miejsce powstawania obciążenia przed zakupem części.

Dlaczego drzwi działają inaczej otwarte i zamknięte?

Po domknięciu pojawiają się dodatkowe siły pochodzące od uszczelek, zaczepów i geometrii skrzydła. To może zmienić odczuwalny opór; potrzebne są jednak bezpieczne próby zgodne z konstrukcją zamka.

Czy wolno powiększyć otwory w ościeżnicy, aby bolce wchodziły swobodnie?

Nie należy samodzielnie usuwać materiału, szczególnie przy drzwiach z deklarowanymi właściwościami ochronnymi. Najpierw trzeba ustalić przyczynę kolizji i zgodność ewentualnej korekty z dokumentacją producenta.

Czy preparat do zawiasów nadaje się też do wkładki bębenkowej?

Nie zawsze. GERDA dla swoich wkładek ostrzega przed stosowaniem substancji oleistych i zaleca właściwy preparat. Zasady konserwacji dobiera się do rozpoznanego produktu, a nie według jednej metody dla wszystkich okuć.

Jak poznać klasę bezpieczeństwa drzwi na podstawie GERDA?

Nie da się jej wiarygodnie ustalić z samych zdjęć. Potrzebna jest dokumentacja kompletnego zestawu drzwiowego i prawidłowa identyfikacja wyrobu. Klasyfikacji samego zamka nie należy utożsamiać z klasą drzwi.

Czy nowe części można dobrać po rozstawie wkrętów?

Rozstaw jest jedną z cech montażowych, ale nie wystarcza. Liczą się też geometria robocza, sposób napędu, grubość, orientacja i zgodność z konkretną konstrukcją.

Co oznacza czarna linia wzdłuż blachy na zdjęciu 148?

Może to być cień, szczelina technologiczna, styk warstw albo fragment uszczelnienia. Bez oględzin nie da się rozpoznać materiału ani ocenić, czy ma on znaczenie dla usterki.

Czy po wymianie zamka wystarczy sprawdzić przekręcanie klucza?

Nie. Kontrola powinna obejmować pracę całego zespołu drzwiowego: klamkę, właściwe ryglowanie, położenie skrzydła, zamykanie, docisk i bezpieczeństwo użytkowania. Zakres próby należy dostosować do dokumentacji produktu.

Czy serwis może podać cenę po samym zdjęciu?

Zdjęcia pomagają określić typ problemu i przygotować budżet, ale nie zastępują oględzin. Najpierw uzgadnia się zakres wstępnej diagnostyki, a następnie możliwe prace, części i wycenę końcową.

24. Wnioski: ślusarz nie naprawia samego bolca, lecz zgodność całego układu

Osiem fotografii przedstawia okucia z oznaczeniem GERDA, cylindryczne elementy, blachy mocujące, drewniane krawędzie skrzydła i gniazda w ościeżnicy. To wystarcza do przygotowania dobrego, technicznego planu oględzin. Nie wystarcza do wskazania pewnej usterki, pełnego modelu zamka, klasy zabezpieczenia ani wartości wymiarów. Wyciąganie dalej idących wniosków wyłącznie z obrazu byłoby nieuczciwe.

Najważniejsza zasada naprawy wynika z geometrii: mechanizm, skrzydło i ościeżnica muszą współpracować jako całość. Jeżeli jeden element przesunie się względem drugiego, wzrasta tarcie, pojawia się potrzeba użycia siły, a ryzyko uszkodzenia części rośnie. Właściwa usługa polega na określeniu przyczyny tej niezgodności, dobraniu minimalnej skutecznej naprawy i sprawdzeniu jej rezultatów w sposób powtarzalny. Sama wymiana kosztownej części nie jest celem.

Mobilny Serwis Warszawa zajmuje się diagnostyką i naprawami zamków, okuć, drzwi i powiązanych mechanizmów wejściowych w Warszawie oraz po uzgodnieniu w okolicznych miejscowościach Mazowsza. Przy zgłoszeniu warto podać miejscowość, opis objawów i bezpieczne zdjęcia skrzydła oraz okucia. Do potwierdzenia terminu i kosztów służy numer 570 933 114.

Powiązane materiały: Centrum usterek zamków i drzwi, serwis drzwi Dierre i diagnostyka okuć, katalog usług Premium. Nie należy zamawiać części GERDA na podstawie artykułu bez potwierdzenia ich zgodności z konkretnymi drzwiami.

Informacja o fotografiach: wszystkie osiem kadrów pochodzi z materiałów udostępnionych do tego artykułu. Nie prezentujemy ich jako dokumentacji potwierdzonej naprawy ani jako certyfikatu właściwości drzwi. Wszelkie przykłady liczbowe służą edukacji i nie są wynikami pomiaru fotografowanych elementów.Serwis mechaniki wejścia — Mobilny Serwis Warszawa

Prześlij objaw, lokalizację i zdjęcie okucia bez poufnych oznaczeń klucza. Warunki oględzin oraz koszt potwierdzamy przed wizytą.

570 933 114 — połączenie telefoniczne · WhatsApp
