Drzwi wejściowe są układem mechanicznym, w którym nawet niewielka niezgodność geometrii może spowodować ciężką pracę klamki, niepełne ryglowanie lub konieczność silnego dociskania skrzydła. Gdy wymieniamy wkładki i mechanizmy zamkowe, nie dobieramy podzespołów wyłącznie według koloru szyldu albo przybliżonej długości kasety. Liczą się wymiary montażowe, rodzaj napędu, sposób przeniesienia ruchu, współpraca z ościeżnicą oraz konstrukcja samych drzwi.

Przedstawiamy autentyczny materiał z prac wykonywanych przez nasz serwis. Dokumentacja obejmuje dwa odrębne zestawy drzwi: jasne skrzydło w budynku z ciemną elewacją, gdzie wykonaliśmy oględziny i pomiary rozbudowanego mechanizmu w krawędzi, oraz ciemne drzwi mieszkalne z klamką, górnym pokrętłem i rozpoznawalnymi oznaczeniami WILKA na wkładce oraz AXA na szyldzie. W trakcie obsługi realizowaliśmy czynności związane z wymianą zabezpieczeń. Każda fotografia dokumentuje konkretny stan lub etap prac; nie stanowi automatycznie dowodu, że dokładnie widoczny element jest już nowy.

W opisie oddzielamy to, co da się pewnie stwierdzić na zdjęciu, od wyjaśnień o technologii wymiany. Marka WILKA odnosi się do sfotografowanej wkładki, a AXA – do widocznego szyldu ochronnego. Numer serii i model tych elementów nie są czytelne. Nie opisujemy zatem fikcyjnej wymiany „modelu AXA XYZ” lub „zamka WILKA 8000” bez tabliczki znamionowej i potwierdzenia części. Tak prowadzona dokumentacja jest przydatna dla właściciela drzwi, ślusarza i osoby zamawiającej kompatybilny zamiennik.

Więcej o naszej pracy można przeczytać na stronie usługi ślusarza Warszawa, w materiale o diagnostyce i wymianie wkładek oraz w centrum usług ślusarskich. Są to materiały powiązane tematycznie; poniższa dokumentacja dotyczy dokładnie przedstawionych drzwi.

Część pierwsza – drzwi zewnętrzne i mechanizm listwowy

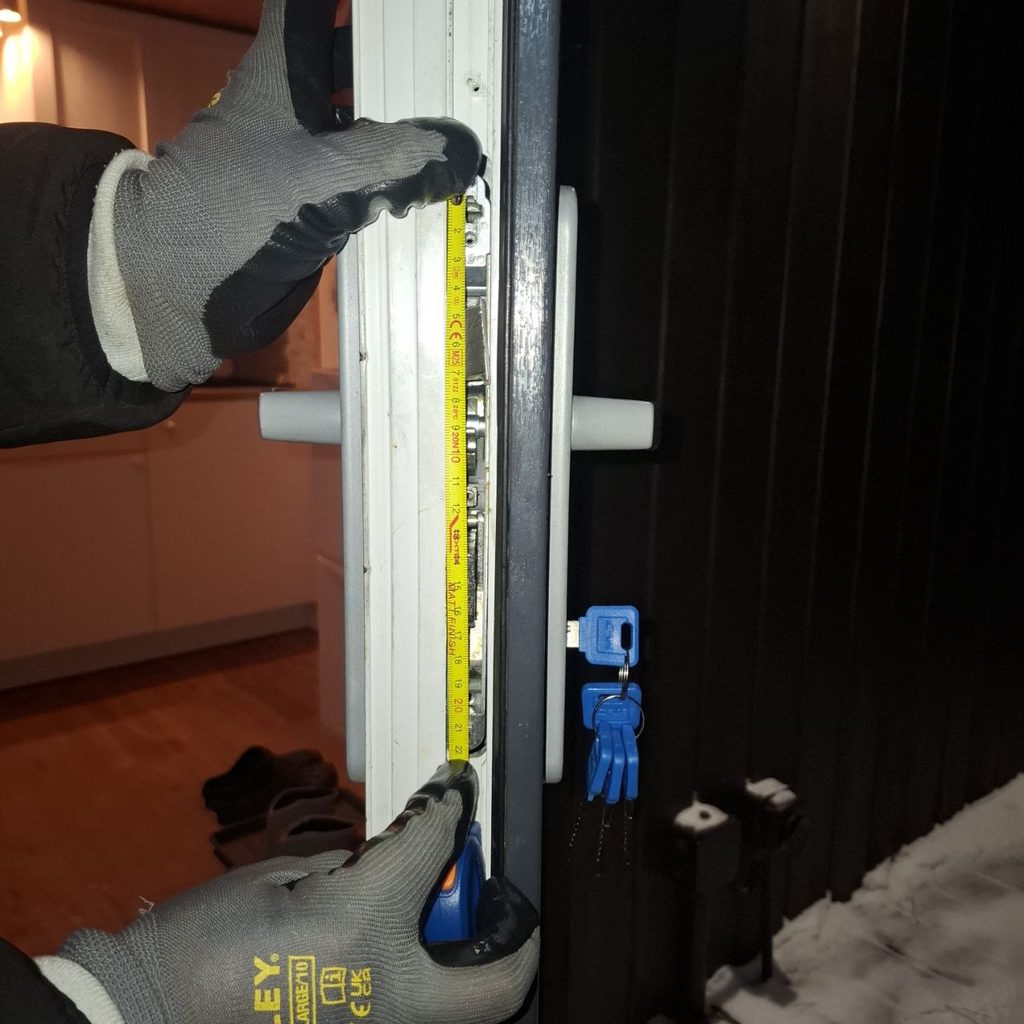

Zdjęcie 1. Początek pomiaru – ustalenie punktu odniesienia na krawędzi skrzydła

Na pierwszej fotografii widać jasny profil drzwiowy, obustronną klamkę z poziomymi rękojeściami i pionowy metalowy moduł zamka umieszczony we frezowanym gnieździe w krawędzi skrzydła. Dwie ręce w rękawicach roboczych stabilizują zwijaną miarę. Jej początek znajduje się w pobliżu górnego końca widocznego zespołu, natomiast dolna dłoń podtrzymuje taśmę obok jego zakończenia. To dokumentacja pomiaru w pionie, a nie pomiar długości całej wkładki bębenkowej. Rozróżnienie jest istotne: wkładkę mierzy się zwykle względem osi śruby ustalającej, natomiast tutaj skala służy porównaniu wzajemnego położenia elementów kasety i odcinka listwy.

Na powierzchni metalowego elementu rozpoznajemy kilka stref funkcjonalnych: otwory mocujące, podłużne fragmenty prowadzenia oraz wystające detale mechaniczne. Niektóre z nich mogą współpracować z zapadką, ryglem albo przeniesieniem napędu, ale samo nieruchome zdjęcie nie pokazuje, który element aktualnie wykonuje ruch. Bez próby działania nie da się uczciwie rozrysować kompletnej kinematyki mechanizmu. Brakuje też czytelnego logotypu producenta kasety, dlatego identyfikowanie jej jako konkretnego modelu byłoby zgadywaniem.

Przy takiej wymianie nie wolno opierać się jedynie na orientacyjnym wymiarze pokazanym na fotografii. Konieczne jest zapisanie rozstawu klamka–wkładka, backsetu, szerokości czoła, wysokości i rozstawu otworów, a także identyfikacji napędu: klamkowego, kluczowego lub mieszanego. W zależności od konstrukcji drzwi listwa może pracować z zaczepami i dodatkowymi punktami ryglowania poza kadrem. Te punkty należy ocenić odrębnie, przy otwartym skrzydle, z zachowaniem bezpieczeństwa.

W naszej pracy pomiar jest elementem przygotowania do wymiany, a nie zbędnym dodatkiem. Niewłaściwa część potrafi wejść w otwór montażowy, lecz nie osiągać prawidłowego położenia rygla. Efekt ujawnia się dopiero przy zamknięciu, gdy skrzydło zaczyna stawiać opór. Dlatego ocenę geometrii i kompatybilności prowadzimy przed ostatecznym montażem, aby nie uszkodzić profilu i nie osłabić jego konstrukcji.

Dodatkowo przy tej konstrukcji zwracamy uwagę na położenie szczeliny pomiędzy krawędzią skrzydła a ościeżnicą. Jeżeli ślusarz porówna wymiar z odległością od przylgi bez uwzględnienia grubości profilu, wynik może być mylący. Zdjęcie przedstawia także rękawice robocze i stabilnie prowadzoną miarę, dzięki czemu można dostrzec rzeczywisty charakter czynności. Klient nie musi znać każdego wymiaru katalogowego, lecz powinien otrzymać informację, jaki element sprawdzono i na jakiej podstawie zamówiono część. Prawidłowa dokumentacja musi umożliwić powtórzenie pomiaru.

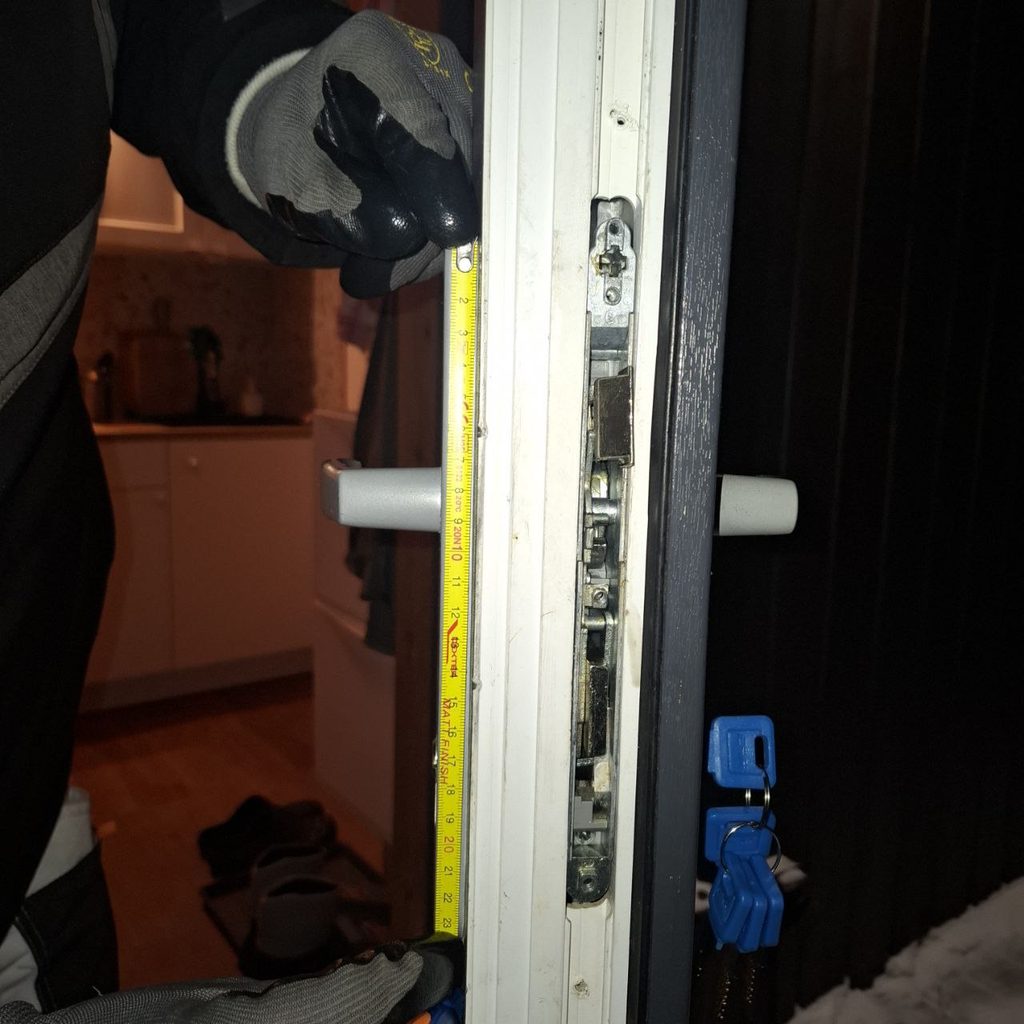

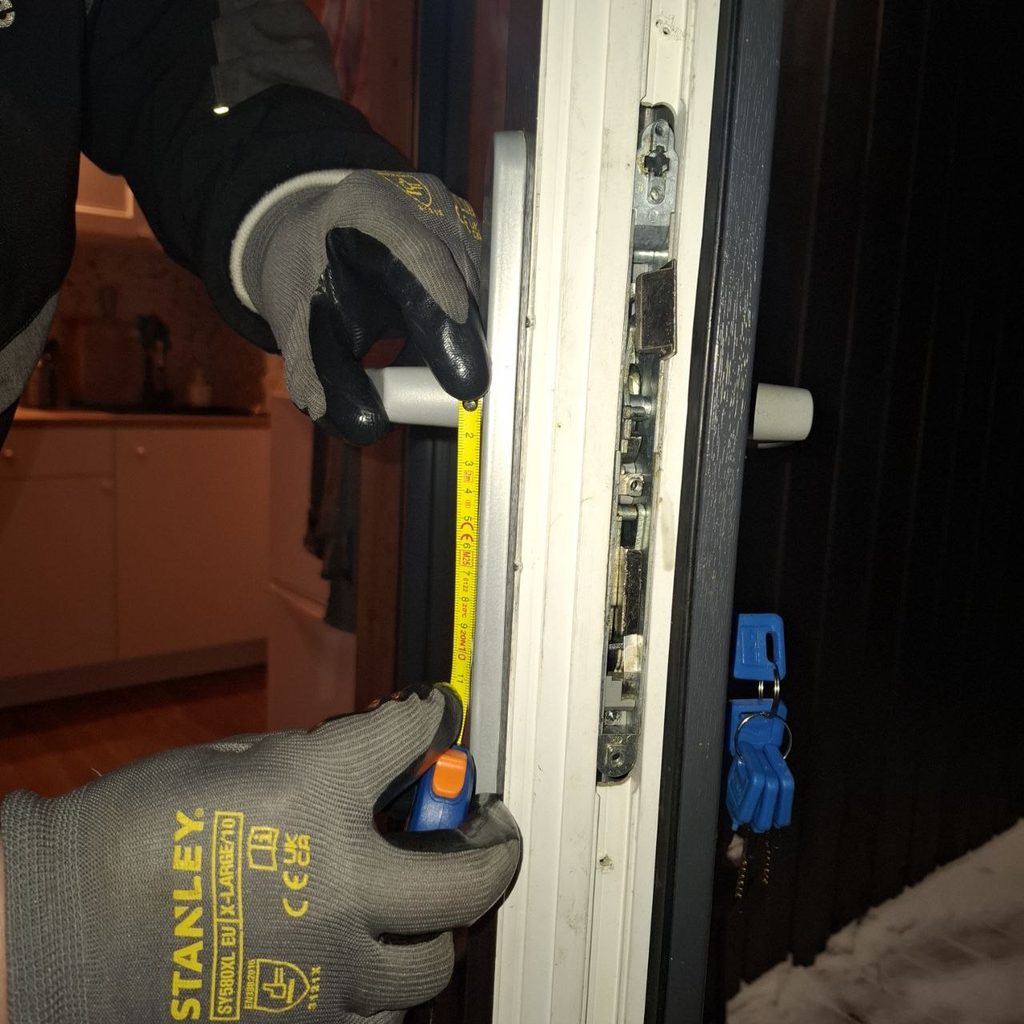

Zdjęcie 2. Punkt odniesienia w pobliżu klamki – rozstawy ważniejsze niż wygląd listwy

Na drugim ujęciu aparat znajduje się bliżej osi klamki. Taśma pomiarowa została przyłożona wzdłuż wewnętrznej części krawędzi skrzydła, obok otwartego gniazda zamka. Widać metalową klamkę przechodzącą przez skrzydło i układ elementów prowadzących w kasecie. Ten kadr pozwala szczególnie dobrze wyjaśnić, dlaczego przy serwisie nie wystarcza informacja „zamek do białych drzwi”. Dwa mechanizmy przeznaczone do podobnych profili mogą mieć identyczny kolor czoła, a zupełnie inny rozstaw osi, głębokość kasety oraz położenie części współpracujących.

Technik powinien wyznaczyć powtarzalny punkt bazowy. Najczęściej wykorzystuje się osie konstrukcyjne określone przez producenta: środek trzpienia klamki, środek wkładki lub wskazany otwór montażowy. Jeżeli pomiar wykonano względem początku listwy, trzeba zanotować właśnie tę metodę. Inaczej wymiary przeniesione do zamówienia mogą nie odpowiadać danym z katalogu. W przypadku widocznego modułu zdjęcie pozwala potwierdzić metodę pomiaru pionowego, ale nie daje wiarygodnej podstawy do odczytania kompletnego rozstawu PC/PZ w milimetrach.

W praktyce wymiany osobno kontrolujemy geometrię elementu napędzanego przez klamkę. Należy sprawdzić, czy trzpień nie ma nadmiernego luzu, czy sprężyna powrotna zapewnia prawidłowe ustawienie rękojeści oraz czy obrót klamki przenosi się na zapadkę bez wyraźnego zacięcia. Problem z oporem nie musi oznaczać uszkodzonej wkładki. Przyczyna może tkwić w zużyciu kasety, wytartych elementach przeniesienia ruchu albo w opadniętym skrzydle, które obciąża ryglowanie przez niewłaściwie ustawione zaczepy.

Odczyty z fotografii mają charakter dokumentacyjny, lecz końcowego wyboru zamka dokonuje się po pomiarze przyrządowym. Taśma jest dobra do sprawdzenia długości i odległości między punktami. Do mniejszych wymiarów montażowych lepiej używać suwmiarki oraz wzorników określonych w dokumentacji producenta. Dopiero komplet informacji pozwala stwierdzić, czy można zastosować wkład kompatybilny z istniejącymi elementami, czy wymianie podlega większy zespół.

Ważne jest również sprawdzenie, czy dotychczasowe ślady użytkowania nie zostały błędnie uznane za uszkodzenia. Przy profilu drzwiowym niewielkie przebarwienie albo zarysowanie nie mówi wiele o sprawności mechanizmu. Bardziej miarodajna jest zgodność osi, pewność mocowania i powtarzalność działania. W tym ujęciu nie widać wszystkich końców listwy, dlatego zakres jej pracy musi zostać ustalony oddzielnie. Dobrze wykonany opis realizacji zawiera takie ograniczenia; dzięki nim późniejszy technik nie będzie dobierał nieodpowiedniego zamka na podstawie niepełnego zdjęcia.

Zdjęcie 3. Gniazdo, otwory i prowadnice – co sprawdzamy przed montażem zamiennika

Trzecia fotografia pokazuje metalowy mechanizm w bardzo wyraźnym zbliżeniu. Po prawej widoczna jest ciemna, zewnętrzna powierzchnia skrzydła, po lewej jaśniejsza część profilu, a pośrodku wąski pas stalowych elementów. U góry można dostrzec otwór mocujący i detal przypominający element regulacyjny lub prowadzący; niżej znajdują się części o różnej geometrii, w tym wydłużone bloki i cylindryczne fragmenty osi. Nie są to oznaczenia pozwalające automatycznie przypisać cały zamek do określonej serii.

Przed wymianą interesują nas nie tylko nominalne wymiary części. Ważny jest stan samego gniazda. Wystający łeb śruby, zdeformowana krawędź otworu lub drobny odłamek mechanizmu potrafią utrudnić osadzenie nowej kasety. Każda ingerencja w miejsce mocowania wymaga ostrożności. Niekontrolowane rozwiercanie lub poszerzanie kanału może osłabić profil, zakłócić pracę uszczelnienia i spowodować trwałą utratę możliwości montażu oryginalnych elementów. Gdy część jest niedostępna, sprawdzamy zgodność zamiennika przede wszystkim z geometrią, a nie z deklaracją sprzedawcy, że „powinna pasować”.

Ten kadr dobrze pokazuje również możliwy problem z dokumentacją fotograficzną: nie da się w nim określić stanu wnętrza całej przekładni ani potwierdzić, które elementy były wcześniej uszkodzone. Widoczny metal jest miejscami przybrudzony i nosi ślady użytkowania, lecz samo to nie oznacza awarii. Dopiero badanie oporu ruchu i porównanie z działaniem konstrukcji referencyjnej mogą wskazać nadmierne zużycie. Ocena powinna więc obejmować mechanikę, a nie tylko wygląd.

Po osadzeniu dobranego podzespołu sprawdza się sposób dokręcenia mocowań, swobodę pracy kasety i zgodność położenia elementów z istniejącymi zaczepami. Testy należy rozpoczynać przy otwartym skrzydle, a dopiero później kontrolować zamykanie. Jeśli zamek zaczyna pracować ciężko po kontakcie z ościeżnicą, nie należy na siłę przekręcać klucza. To sygnał do oceny geometrii i punktów docisku. Fachowa wymiana ma zachować mechaniczny zapas pracy całego układu.

Jeżeli podczas diagnostyki mechanizm ma zostać zdemontowany, należy wcześniej sprawdzić, czy istnieje ryzyko wypadnięcia luźnych części do wnętrza profilu. Odpowiedni porządek demontażu pozwala zachować elementy dystansowe i wkręty w komplecie. Po wyjęciu kasety kontroluje się też stan krawędzi i obecność zadziorów. Bez takiej kontroli nowy element może pracować nierówno, choć spełnia wszystkie wymiary katalogowe. Zdjęcie z widocznym wnętrzem gniazda jest wtedy dobrym punktem odniesienia do późniejszego porównania, nawet jeśli numer modelu pozostaje nieustalony.

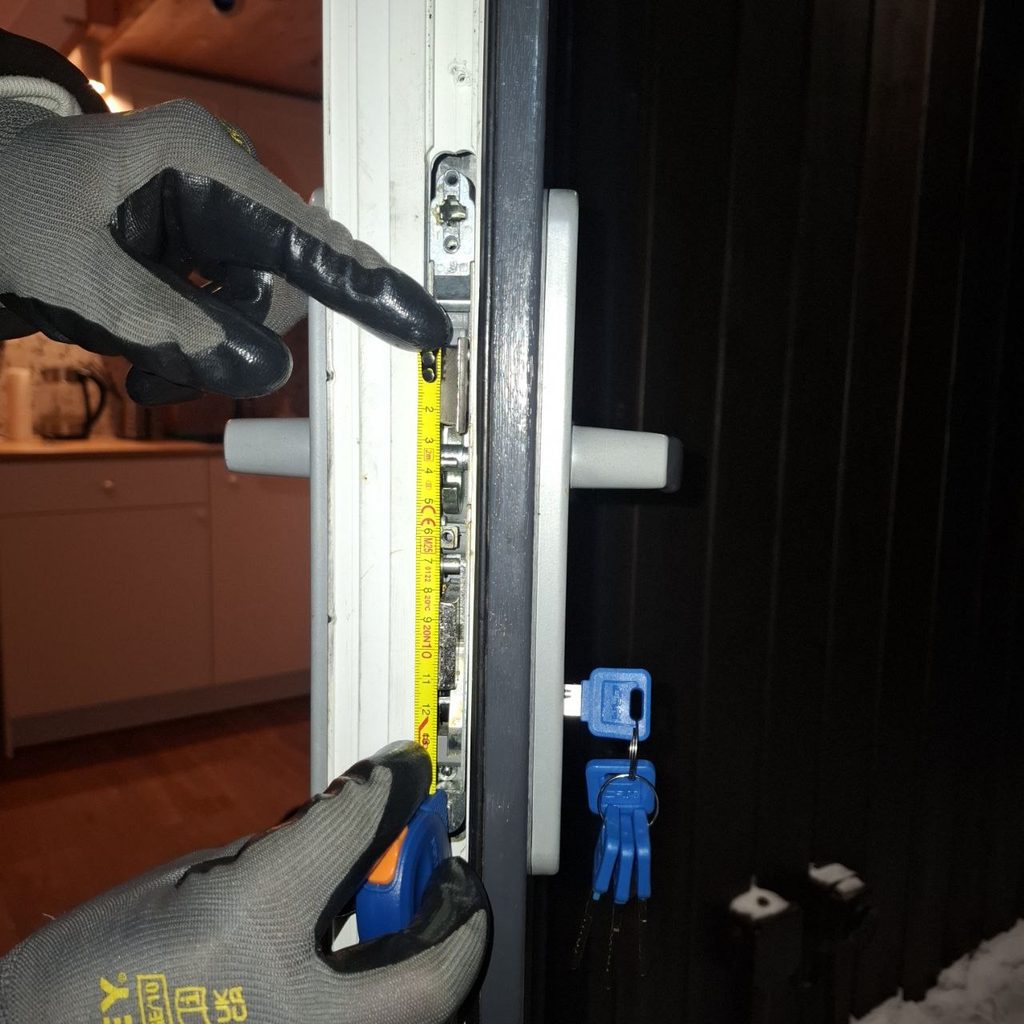

Zdjęcie 4. Precyzyjny pomiar odcinka centralnego i rozpoznanie punktów ryglowania

Na czwartym zdjęciu dłoń ślusarza wskazuje górną strefę mechanizmu, podczas gdy druga podtrzymuje miarkę przy dolnym końcu widocznego modułu. Układ taśmy pomaga porównać rozmieszczenie szczegółów położonych na jednej osi. W sąsiedztwie widać klamkę i klucz z niebieskim uchwytem umieszczony w drzwiach. Zdjęcie pokazuje, że pomiar wykonywaliśmy przy skrzydle zamontowanym w ościeżnicy, co ma znaczenie podczas oceny rzeczywistych warunków pracy, a nie tylko zgodności części na stole.

Z punktu widzenia ślusarstwa należy oddzielić pomiar odcinka kasety od pomiaru całej listwy. Zamek wielopunktowy może być zbudowany z modułu centralnego i połączonych z nim elementów przenoszących napęd na kolejne punkty. W takim układzie uszkodzenie przekładni w kasecie objawia się podobnie do zablokowania wyższego lub niższego rygla. Weryfikacja jest możliwa dopiero po sprawdzeniu, które ruchy przechodzą poprawnie przez mechanizm, a które generują opór. Samo zdjęcie środkowej strefy nie dowodzi obecności określonej liczby haków czy rolek.

Przy dobieraniu zamiennika trzeba ocenić kierunek otwierania, funkcję klamki, rodzaj wkładki, długość zabieraka oraz profil frontu. Miarę należy przykładać prosto, unikając przekoszenia. Dodatkowo warto zanotować odległość między osiami otworów montażowych i położenie przejścia trzpienia przez kasetę. Błędy pomiarowe przenoszą się później na niewłaściwy wybór części. Część wizualnie podobna może mieć inne punkty bazowe i przykręcać się tylko w jednym miejscu.

W kontekście wykonanej przez nas obsługi zdjęcie ilustruje przygotowanie wymiany i porównanie konstrukcji. Nie przedstawia natomiast samego momentu wyjęcia starej kasety ani zamontowania nowej; te etapy wymagają osobnych fotografii, jeśli miałyby być szczegółowo dokumentowane. W opisie pozostajemy więc przy tym, co da się odtworzyć rzetelnie: pomiar, analiza i techniczne kryteria prawidłowej wymiany.

W pracy z miarą zwijaną trzeba też zwracać uwagę na luz ruchomego zaczepu taśmy. Jest on przewidziany do kompensowania grubości zaczepu przy pomiarach zewnętrznych i wewnętrznych, ale w nietypowym gnieździe potrafi utrudnić jednoznaczne ustawienie początku pomiaru. Dla wymagających dokładności rozstawów warto potwierdzić wynik innym narzędziem. Tutaj widać przede wszystkim kontrolę relacji długościowych, nie laboratoryjne wyznaczanie tolerancji. Dobór techniki pomiarowej powinien odpowiadać temu, jak precyzyjnego wymiaru żąda dokumentacja konkretnego zespołu zamkowego.

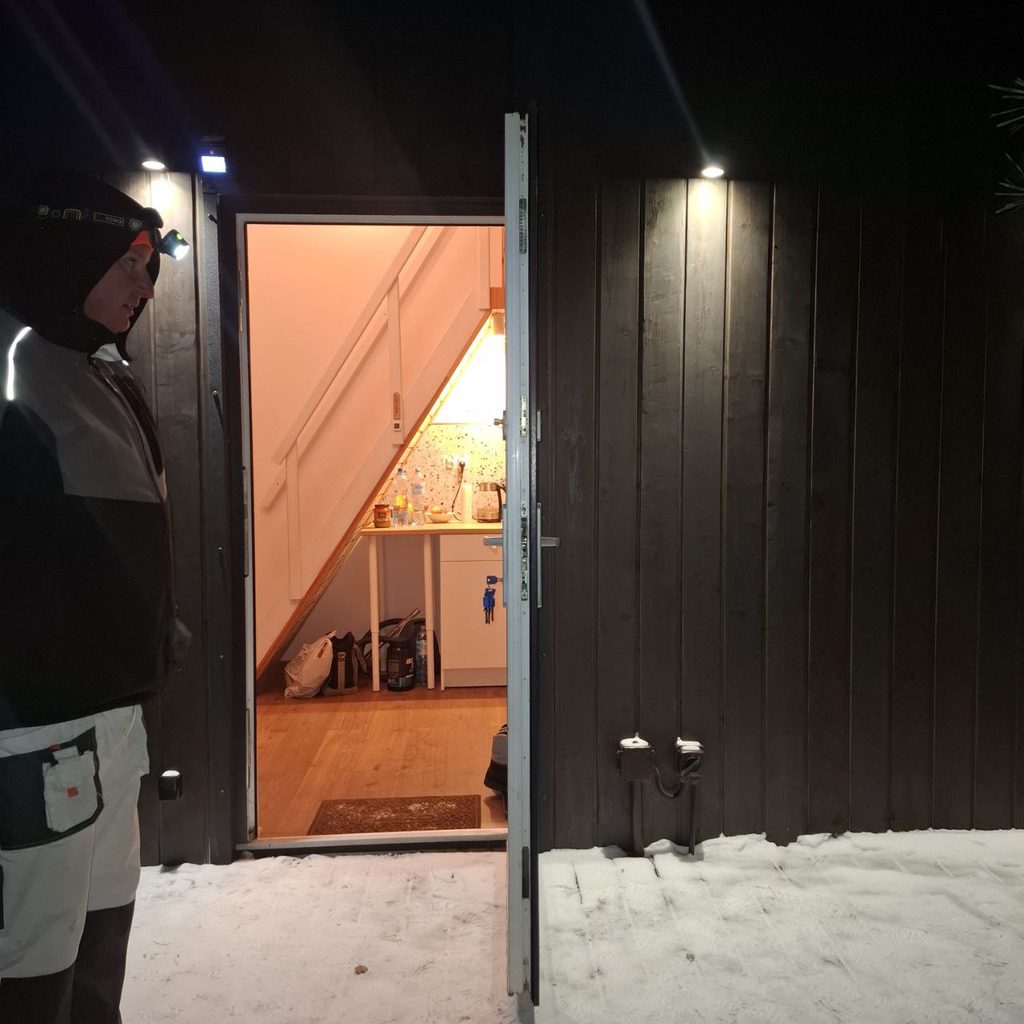

Zdjęcie 5. Szeroki plan wejścia – warunki pracy ślusarza przy zewnętrznych drzwiach

Piąte zdjęcie przedstawia pełne wejście do budynku. Otwarte skrzydło jest ustawione niemal prostopadle do elewacji, a w jego krawędzi widać długi, wąski fragment mechanizmu zamkowego. Na pierwszym planie leży śnieg, u góry pracuje oświetlenie elewacyjne, a we wnętrzu widoczna jest klatka schodowa i część zabudowy użytkowej. Obok drzwi stoi osoba wyposażona w latarkę czołową i ubranie robocze. To znacznie więcej informacji niż zwykłe zdjęcie części: widać, że obsługa mechanizmu odbywała się w realnych warunkach zimowych, przy drzwiach zamontowanych w budynku i użytkowanych na co dzień.

Niska temperatura i warunki zewnętrzne mają znaczenie dla diagnozy. Różnice temperatur, wilgoć, zabrudzenia oraz praca uszczelek mogą zmieniać odczuwalną siłę potrzebną do domknięcia drzwi. Nie oznacza to, że sama zima musi uszkodzić zamek. Jeżeli zamknięcie stawia wyraźnie większy opór dopiero po dociśnięciu skrzydła do ościeżnicy, należy sprawdzić geometrię zawiasów, szczeliny montażowe i położenie zaczepów. Jeżeli opór jest obecny również przy otwartym skrzydle, rośnie podejrzenie usterki mechanizmu albo jego napędu. To rozróżnienie pozwala ograniczyć niepotrzebną wymianę całej listwy.

Takie drzwi zwykle pracują pod obciążeniem eksploatacyjnym: są często otwierane, narażone na podmuchy wiatru i działanie zewnętrznych zanieczyszczeń. Z tego względu nowe elementy muszą pasować mechanicznie i nie pogarszać szczelności drzwi. Jeżeli wymieniana jest wkładka, trzeba dodatkowo dobrać jej długość do grubości skrzydła oraz szyldu. Jeżeli wymieniany jest mechanizm listwowy, znaczenie mają punkty mocujące i współpraca z istniejącymi zaczepami.

Fotografia nie dowodzi zakończenia wymiany ani pełnego testu ryglowania; pokazuje natomiast warunki prowadzenia działań, które uwzględnialiśmy w ocenie technicznej. Nie opisujemy tego budynku jako konkretnego adresu ani nie ujawniamy danych mieszkańca. Dla klientów ważna jest informacja praktyczna: serwis mobilny może obejrzeć problem tam, gdzie drzwi pracują. W razie awarii nie trzeba od razu demontować ciężkiego skrzydła i transportować go do warsztatu, o ile konstrukcja i charakter usterki pozwalają na naprawę na miejscu.

Otwarte drzwi pozwalają również obserwować, jak listwa układa się na całej widocznej wysokości, bez obciążenia od zaczepów ościeżnicy. W tym kadrze można dostrzec położenie skrzydła względem progu, ale nie da się zmierzyć szczelin ani ustalić, czy zawiasy były wcześniej regulowane. Fotografowanie całego wejścia nie zastępuje pomiaru. Jest jednak bardzo przydatne jako drugi poziom dokumentacji: po szczegółach mechanizmu pokazuje konstrukcję, w której mechanizm pracuje. Dzięki temu można oddzielić problem samej kasety od potencjalnego problemu skrzydła.

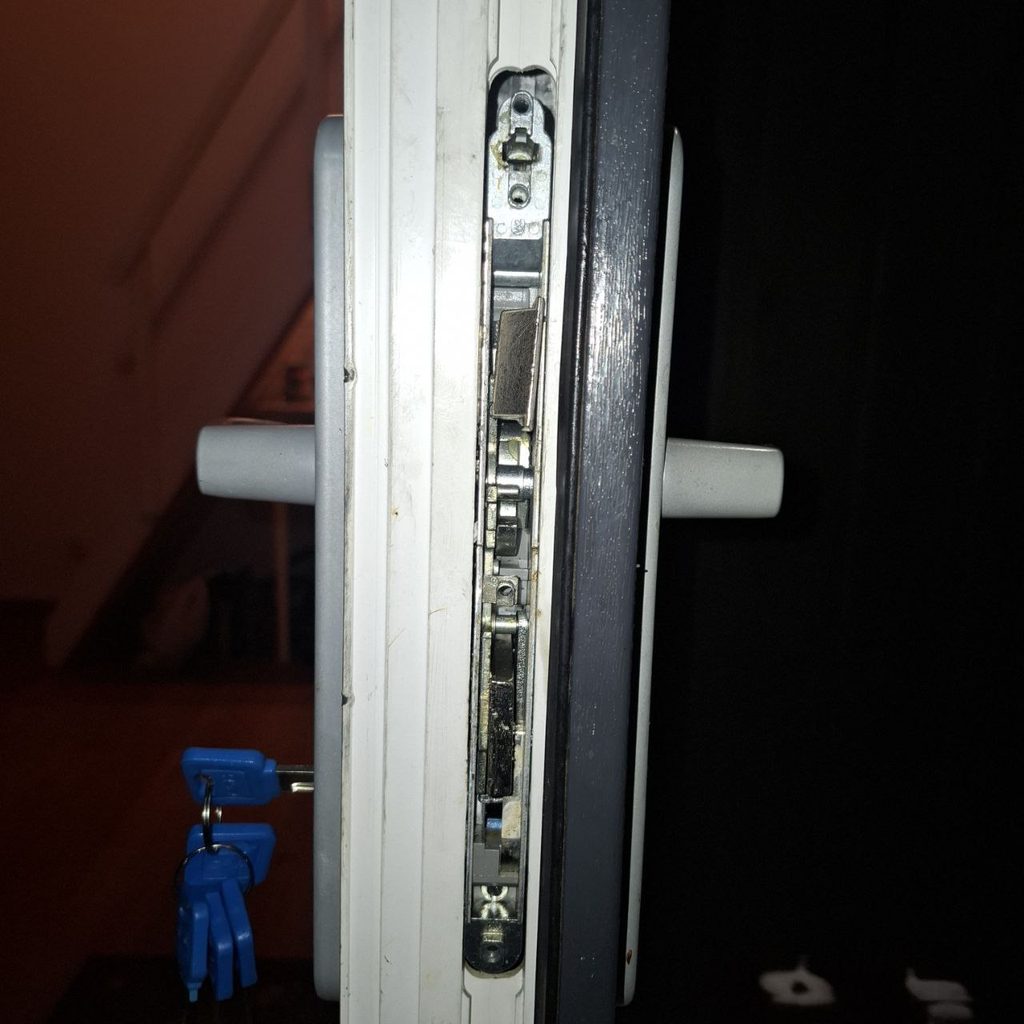

Zdjęcie 6. Kaseta centralna w zbliżeniu – diagnostyka elementów odpowiedzialnych za pracę klamki

Szósta fotografia została wykonana bez przyłożonej miary, dzięki czemu dobrze widoczna jest środkowa strefa metalowego mechanizmu. W pionowym gnieździe można rozpoznać otwory wkrętów, kilka elementów o różnym kształcie, ciemniejszy prostokątny fragment oraz cylindryczne osie. Po obu stronach widoczne są końcówki klamek. Element jest zamontowany w jasnym profilu, obok ciemnej okładziny skrzydła. Materiał wygląda na użytkowany, ale na podstawie wyglądu nie można stwierdzić, czy konkretny detal jest uszkodzony, czy po prostu ma fabrycznie ciemniejszą powierzchnię.

Przy wymianie takiej kasety istotna jest ocena mechanizmu współpracującego z trzpieniem klamki. Trzpień przekazuje moment obrotowy od użytkownika do zamka, a wewnętrzne części odpowiadają za wycofanie zapadki i – zależnie od konstrukcji – uruchomienie dodatkowych funkcji ryglujących. Jeżeli w środku powstają luzy, klamka może pracować jałowo, nie wracać do pierwotnej pozycji albo wymagać zwiększonej siły. Nie da się jednak na podstawie nieruchomej fotografii sprawdzić, czy sprężyna, przekładnia lub zapadka zachowują poprawną charakterystykę ruchu.

Drugim obszarem kontroli jest mocowanie. Łby śrub powinny odpowiadać właściwym otworom, a mechanizm nie może przemieszczać się pod obciążeniem. Zbyt mocne lub nieosiowe skręcenie zespołu może wprowadzić naprężenia powodujące tarcie, szczególnie w profilach o ograniczonej przestrzeni wewnętrznej. Nie zastępujemy brakującej fabrycznej śruby przypadkowym wkrętem o większej średnicy, jeśli groziłoby to uszkodzeniem ścianki. W razie potrzeby porównujemy sposób mocowania z dokumentacją odpowiedniego producenta.

Wymiana nie kończy się na wsunięciu nowego modułu do otworu. Po montażu trzeba sprawdzić pracę klamki, zapadki i ryglowania w kilku cyklach, najpierw przy otwartych drzwiach, później przy delikatnym domknięciu. Przy nieprawidłowej pracy nie wolno wykorzystywać klucza jako dźwigni. Trzeba wrócić do geometrii skrzydła i zaczepów. To sedno poprawnej pracy ślusarskiej: część ma pasować i pracować bez nadmiernego obciążenia, a nie tylko dać się przykręcić.

Część druga – ciemne drzwi mieszkalne, wkładka WILKA oraz okucia AXA

Dodatkowo należy sprawdzić, czy mechanizm wymaga określonego rodzaju smaru lub czy producent przewiduje działanie bez dodatkowego środka. Przypadkowe wprowadzanie gęstego smaru do kasety potrafi zatrzymywać brud i pogarszać działanie. Nie każdy zespół jest przeznaczony do rozbierania i regeneracji; niektóre powinny być wymieniane jako gotowa część. W rozpoznaniu pomaga karta techniczna i numer wybity na obudowie, których tutaj nie można odczytać. Dlatego ograniczamy identyfikację do rzeczywiście widocznego mechanizmu w krawędzi drzwi.

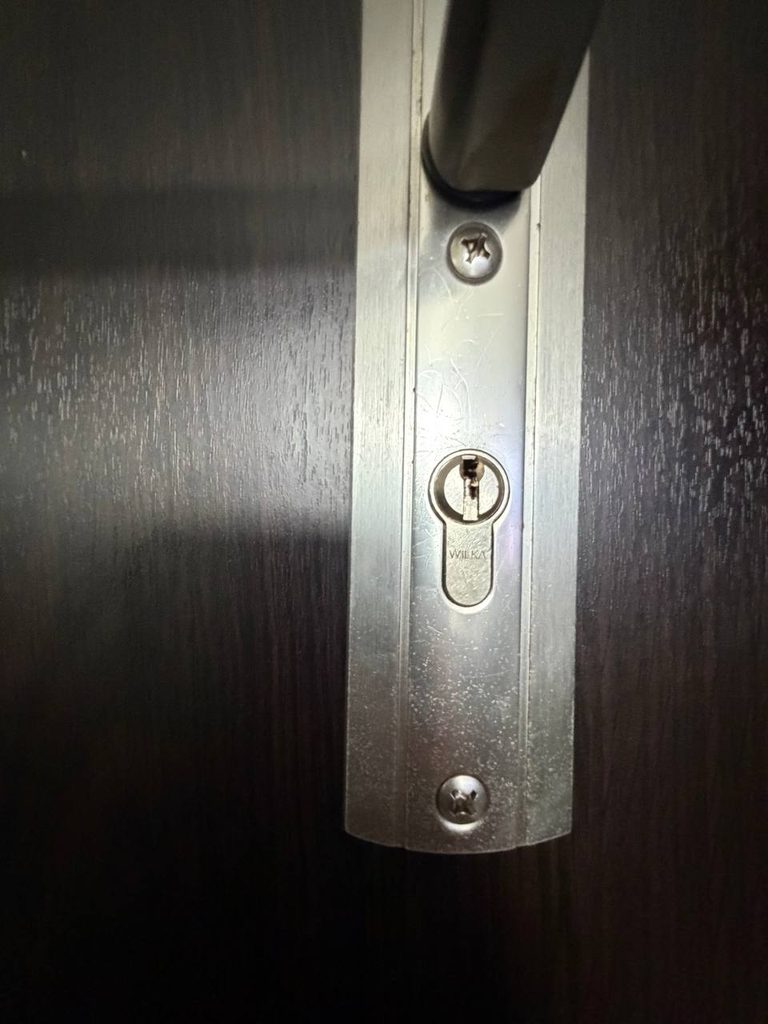

Zdjęcie 7. Zbliżenie wkładki WILKA – co wynika z oznaczenia na cylindrze

Siódme zdjęcie przedstawia wąski pionowy szyld w wykończeniu metalicznym, osadzony na ciemnym skrzydle. Pod częścią rękojeści znajduje się wkładka o profilu europejskim, a na dolnej części jej widocznego czoła da się odczytać napis WILKA. To oznaczenie jest ważne i możliwe do udokumentowania. Pozwala przypisać markę właśnie tej wkładce, niekoniecznie całej konstrukcji zamkowej, klamce ani drzwiom. WILKA produkuje wiele typów cylindrów profilowych. Sam logotyp bez danych katalogowych nie identyfikuje numeru serii, klasy bezpieczeństwa czy wariantu klucza.

Podczas wymiany wkładki jednym z podstawowych wymiarów jest podział długości na stronę zewnętrzną i wewnętrzną, mierzony od osi mocowania do obu końców cylindra. Dwa elementy o tej samej długości całkowitej mogą być niezamienne, jeśli mają różne proporcje obu stron. W drzwiach z grubym szyldem ochronnym trzeba doliczyć jego konstrukcję i sprawdzić, czy zamontowana wkładka współpracuje z osłoną bez naprężenia. W zależności od istniejącego zamka znaczenie mogą mieć również rodzaj zabieraka, ewentualna zębatka oraz funkcja awaryjna, jeśli użytkownik jej potrzebuje.

Na tej fotografii można obejrzeć otwór kluczowy i metalową powierzchnię czoła wkładki. Nie ma jednak skali, zdjęcia całego wymontowanego cylindra ani kompletu kluczy z oznaczeniem systemowym. Nie należy więc podawać tu konkretnego rozmiaru 30/35, 35/45 czy innego jako faktu z realizacji. Takie liczby mogą być przykładami wymiarów handlowych, ale nie pomiarami wykonanymi dla pokazanej wkładki. Techniczne zasady doboru profili opisuje również polski katalog producenta WILKA.

W ramach wykonywanej przez nas wymiany ważne jest zachowanie zgodności z całym mechanizmem. Cylinder może być elementem wymienionym samodzielnie albo pozostawionym podczas naprawy kasety, jeśli nie wykazuje usterek i spełnia wymagania klienta. Samo zdjęcie po założeniu szyldu nie pozwala odtworzyć, który egzemplarz był stary, a który nowy. Mamy natomiast niepodważalny identyfikator marki widocznego podzespołu. To właściwy punkt wyjścia do opisu technicznego bez dopisywania nieistniejącego numeru modelu.

Szczególnie ważna jest kwestia kompatybilności kluczy. Jeżeli w mieszkaniu funkcjonuje system jednego klucza do kilku przejść, dobór zamiennika powinien uwzględniać taki układ, a nie tylko fizyczne wejście cylindra w otwór. Zdjęcie nie potwierdza istnienia systemu Master Key ani certyfikatu klucza zastrzeżonego. Nie przypisujemy więc wkładce takich właściwości. Znak producenta jest punktem identyfikacji, a szczegółowa konfiguracja wymaga danych z zamówienia lub oznaczeń na opakowaniu. To pomaga uniknąć kosztownej pomyłki przy realizacji wymiany zabezpieczeń.

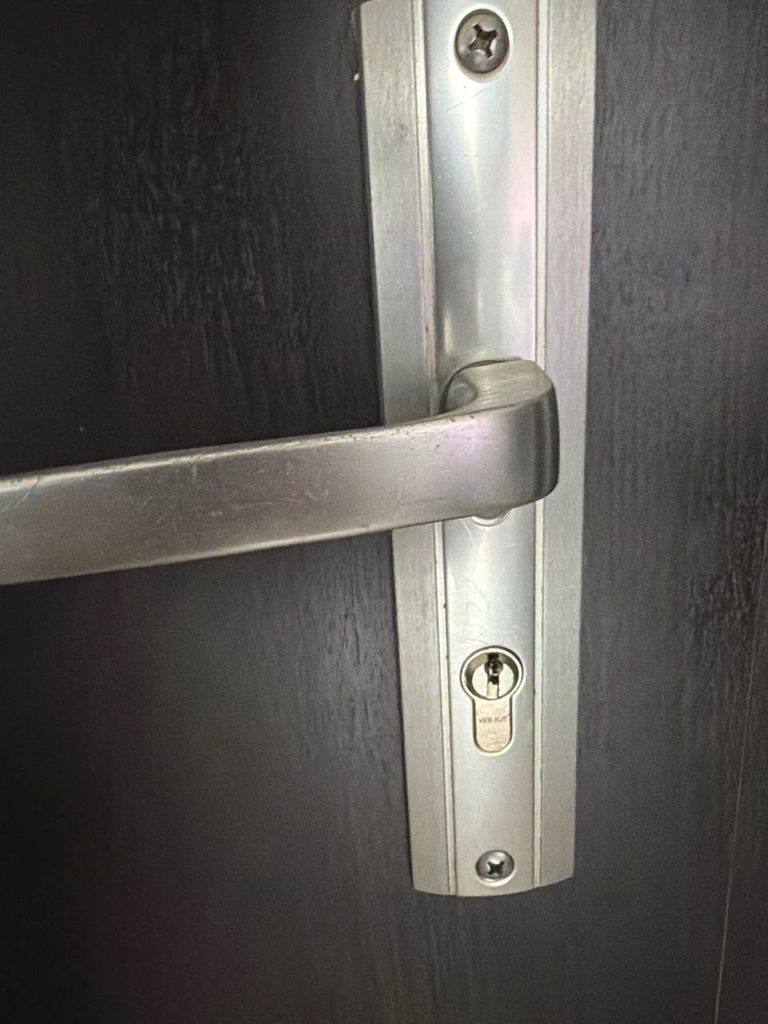

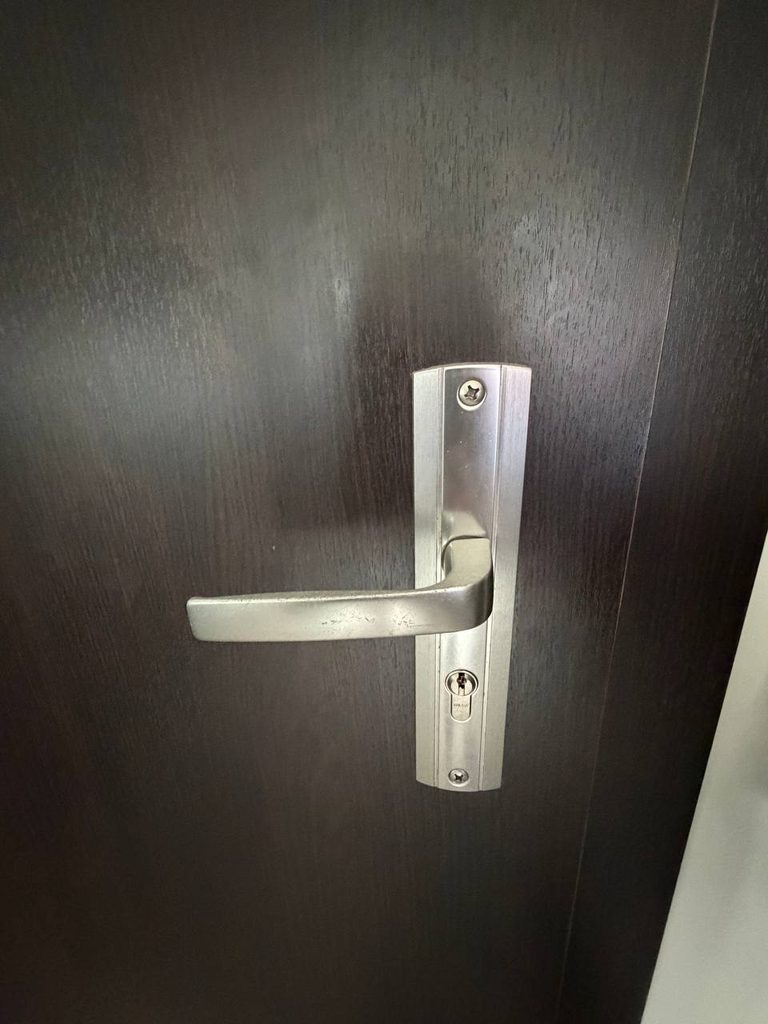

Zdjęcie 8. Komplet klamka–szyld–wkładka – kontrola współosiowości i prawidłowego przeniesienia ruchu

Ósme ujęcie pokazuje większą część okuć na ciemnych drzwiach. Na metalowym, wydłużonym szyldzie zamontowano poziomą klamkę; poniżej znajduje się otwór wkładki z czytelną marką WILKA. Widoczne są także śruby mocujące u góry i u dołu szyldu oraz ślady normalnego użytkowania na rękojeści. Fotografia dobrze wyjaśnia różnicę między wymianą samego cylindra a wymianą pełnego zestawu okuć. Szyld z klamką przenosi obciążenia mechaniczne, podczas gdy wkładka odpowiada za autoryzowane uruchamianie zamka przy użyciu właściwego klucza.

Przy wymianie sprawdzamy, czy otwór w szyldzie jest współosiowy z wkładką i czy nie naciska na cylinder z boku. Taki nacisk może powodować problemy nawet wtedy, gdy oba elementy są nowe. Ważne jest też ustawienie trzpienia klamki i prawidłowe podparcie jej sprężyny, o ile dana konstrukcja takie wspomaganie posiada. Rękojeść nie powinna ocierać o szyld ani pozostawać w położeniu pośrednim. Nienaturalnie duży luz może świadczyć o zużyciu osadzenia, lecz dla rozpoznania jego przyczyny potrzebna jest próba ruchowa.

W tym zestawie widoczny cylinder posiada europejski kształt profilu, jednak nie znamy jego podziału długości A/B ani klasy według normy EN 1303. Sama marka nie upoważnia do zapewnień o określonej odporności na wiercenie, manipulację czy wyrwanie. Takie cechy zależą od konkretnego wariantu i sposobu połączenia wkładki z okuciem ochronnym. Przy doborze nowych zabezpieczeń porównujemy więc nie tylko nazwę producenta, ale także dokumentację danego wykonania. Przykładowe informacje o technice pomiarów można sprawdzić w poradniku producenta GERDA dotyczącym wkładek.

Po wymianie całego zestawu lub pojedynczej części należy skontrolować wzajemne położenie klamki, wkładki i rygla. Zbyt mocno dokręcony szyld może również wprowadzać punktowy nacisk na mechanizm, zwłaszcza gdy powierzchnia skrzydła nie jest idealnie płaska. Fachowa regulacja polega na przywróceniu płynnej pracy, a nie na maskowaniu usterki dodatkową siłą. Zdjęcie stanowi dokumentację wyglądu osprzętu, natomiast płynność działania wymaga odrębnego testu, którego nieruchomy kadr nie pokazuje.

Jeżeli nowa wkładka miałaby współpracować z istniejącym szyldem, szczególną uwagę trzeba poświęcić odległości od czoła cylindra do powierzchni osłony. Zbyt krótka wkładka bywa trudna w obsłudze, a zbyt długa może wystawać nadmiernie. Nie ustalamy tej odległości na podstawie zdjęcia zrobionego pod kątem: perspektywa zniekształca proporcje. Faktyczny wynik należy potwierdzić pomiarem w milimetrach. W ten sposób odróżnia się opis przeprowadzonej diagnostyki od gotowego do powielenia rysunku technicznego, którego fotografie po prostu nie zawierają.

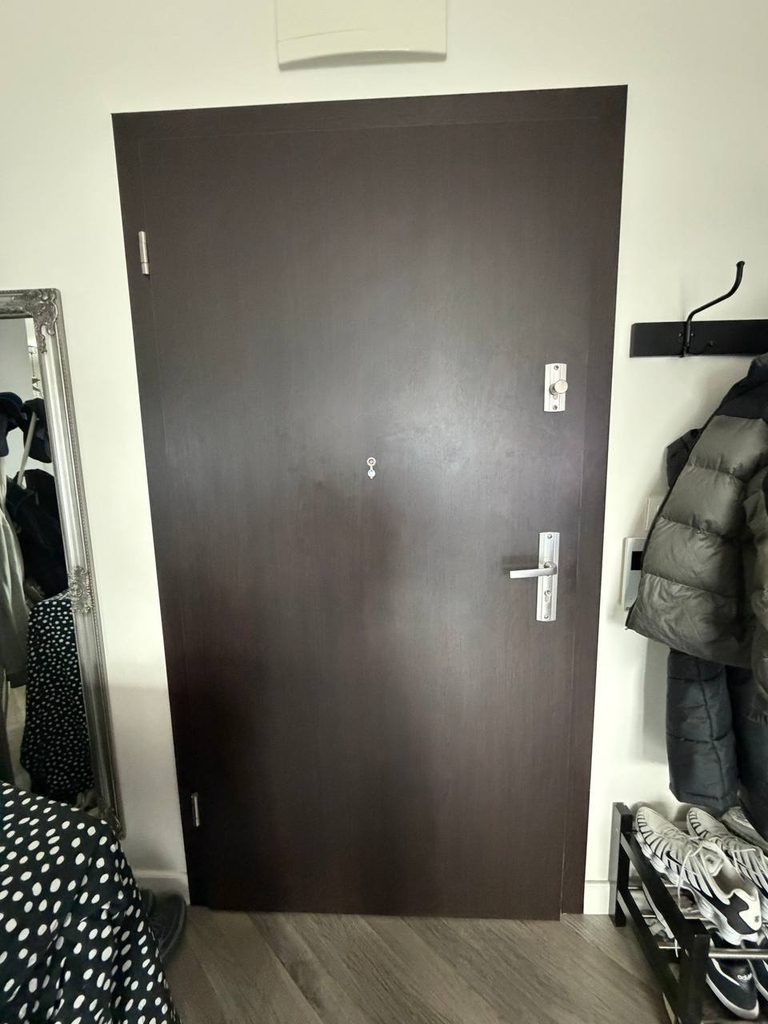

Zdjęcie 9. Cała konstrukcja drzwi mieszkalnych – dwa obszary zabezpieczenia i geometria skrzydła

Dziewiąta fotografia przedstawia całe skrzydło drzwiowe od strony mieszkania. Drzwi mają ciemną okleinę imitującą drewno, zawiasy umieszczone przy lewej krawędzi, wizjer w środkowej części oraz dwa rozdzielone wysokościowo zespoły okuć po prawej. Niżej znajduje się klamka z wkładką, wyżej osobne pokrętło na niewielkim szyldzie. Taki układ sugeruje funkcjonalny podział obsługi zamknięcia, ale z nieruchomego ujęcia nie wynika, czy górny element jest dodatkowym zamkiem, pokrętłem rygla czy częścią innego mechanizmu. Nie można również wiarygodnie podać klasy odporności drzwi ani producenta całego skrzydła tylko na podstawie okleiny i okuć.

Przy wymianie zabezpieczeń takie zdjęcie pełni funkcję planu orientacyjnego. Pokazuje, z której strony dostępne są mocowania, jakie obszary trzeba zabezpieczyć przed zarysowaniem i czy występują dodatkowe elementy przeszkadzające w demontażu. Pozwala również zauważyć położenie okuć względem krawędzi i ocenić, czy prace przy jednym zamku nie naruszą osłony drugiego. Widać, że skrzydło otwiera się na zawiasach, natomiast kierunek jego pracy i dokładny luz montażowy wymagają pomiaru w rzeczywistości.

W przypadku dwóch niezależnych elementów zamykających należy każdy diagnozować osobno. Brak prawidłowego działania górnego pokrętła nie musi mieć żadnego związku z oporem klamki. Z kolei ciężka praca wkładki na dolnym szyldzie może wynikać z położenia rygla w ościeżnicy, a nie z uszkodzenia części bębenkowej. Wymiana „wszystkiego naraz” bez wskazania przyczyny bywa kosztowna i nie zawsze potrzebna. Właśnie dlatego przy pracach terenowych zaczynamy od udokumentowania całego skrzydła, potem przechodzimy do szczegółów.

Po zakończeniu serwisu technik powinien sprawdzić domykanie, cofanie zapadki, współpracę klamki z mechanizmem i niezależne funkcje pozostałych zabezpieczeń. Kontrola odbywa się bez ryzyka zatrzaśnięcia osoby poza lokalem. Jeżeli dochodzi do zmiany okuć, warto sprawdzić ślady starych otworów i dopasowanie szyldów do powierzchni drzwi. W tym materiale pokazujemy wygląd i układ elementów; nie deklarujemy, że wszystkie widoczne części wymieniono jednocześnie, ponieważ fotografie nie dokumentują momentu ich instalowania.

Warto zauważyć, że dodatkowe okucie znajduje się na innej wysokości niż klamka podstawowa. Przy przygotowaniu dokumentacji wymiany taki układ należy pokazać osobno, ponieważ jeden ogólny kadr nie dostarcza informacji o rozstawie śrub ani typie wkładki. Tło mieszkania nie pozwala stwierdzić, czy to lokal prywatny, biuro lub wynajmowane pomieszczenie, dlatego nie dopisujemy takich danych. Materiał koncentruje się na mechanice drzwi i ochronie prywatności osób, którym świadczymy usługi. To korzystniejsze niż publikowanie adresu czy szczegółów pozwalających identyfikować lokal.

Zdjęcie 10. Rękojeść klamki i szyld – zużycie powierzchni a rzeczywisty stan mechanizmu

Dziesiąta fotografia koncentruje się na dolnym zestawie okuć. Pozioma rękojeść ma wykończenie metaliczne i widoczne drobne ślady eksploatacji. Klamka łączy się z wydłużonym szyldem, poniżej którego umieszczona jest wkładka z napisem WILKA. Widać dwa punkty mocowania szyldu, krawędzie przylegania do skrzydła i fragment faktury ciemnej okleiny. Takie ujęcie pozwala szczegółowo opisać problem, który w warsztacie ślusarskim pojawia się regularnie: nie należy utożsamiać wytarcia powierzchni klamki z jej zużyciem mechanicznym.

Rękojeść może być zarysowana i nadal pracować prawidłowo. Odwrotnie, klamka bez widocznych uszkodzeń może mieć wyrobione osadzenie trzpienia, osłabioną sprężynę lub luz w połączeniu z mechanizmem. Dlatego podczas wymiany lub regulacji należy ocenić powrót rękojeści, zakres ruchu, występowanie luzu bocznego oraz charakterystykę oporu. Przyczyną nieprawidłowego działania bywa również źle dobrany trzpień o niewłaściwej długości lub przekroju, który nie zapewnia pełnego sprzężenia obu stron okuć.

Szyld ochronny trzeba ocenić osobno. Jego funkcją może być osłona otworów montażowych, podparcie klamki albo dodatkowa ochrona strefy wkładki – zależnie od konstrukcji i klasy konkretnego produktu. Na przedstawionym zdjęciu nie ma oznaczenia producenta szyldu, dlatego nie należy przypisywać go automatycznie marce WILKA. WILKA jest napisem na wkładce. Identyfikacja okuć na podstawie logotypu sąsiedniej części prowadziłaby do błędów w dokumentacji i w zamówieniu zamiennika.

Jeśli wymiana obejmuje klamkę, kontrolujemy zgodność rozstawu mocowania, osadzenia trzpienia i położenia otworu na wkładkę. Przy samym serwisie cylindra zadaniem jest zachowanie prawidłowej pracy istniejącego zestawu i odpowiedniego wysunięcia wkładki względem ochronnego otoczenia. To ważne również dla bezpieczeństwa: nadmiernie wystający cylinder bywa bardziej podatny na atak mechaniczny. Materiały producenta GERDA podają odrębne zasady pomiaru i dopasowania wkładek, które należy stosować odpowiednio do budowy konkretnego okucia. W naszej praktyce o końcowym montażu rozstrzyga rzeczywisty pomiar, a nie wygląd powierzchni.

Wymagające diagnostyki jest także łączenie szyldu z okładziną skrzydła. Przy zbyt słabym mocowaniu mogą powstać niewielkie przemieszczenia, które użytkownik odbiera jako luz zamka. Przy zbyt silnym dokręceniu można odkształcić osłonę lub uszkodzić podłoże. Poprawny dobór śrub i tulei zależy od budowy drzwi oraz rozwiązania producenta. Na fotografii widać łby wkrętów, lecz nie ich długość ani sposób kotwienia po przeciwnej stronie. Z tego powodu nie określamy wymaganego momentu dokręcenia na podstawie samego widoku rękojeści.

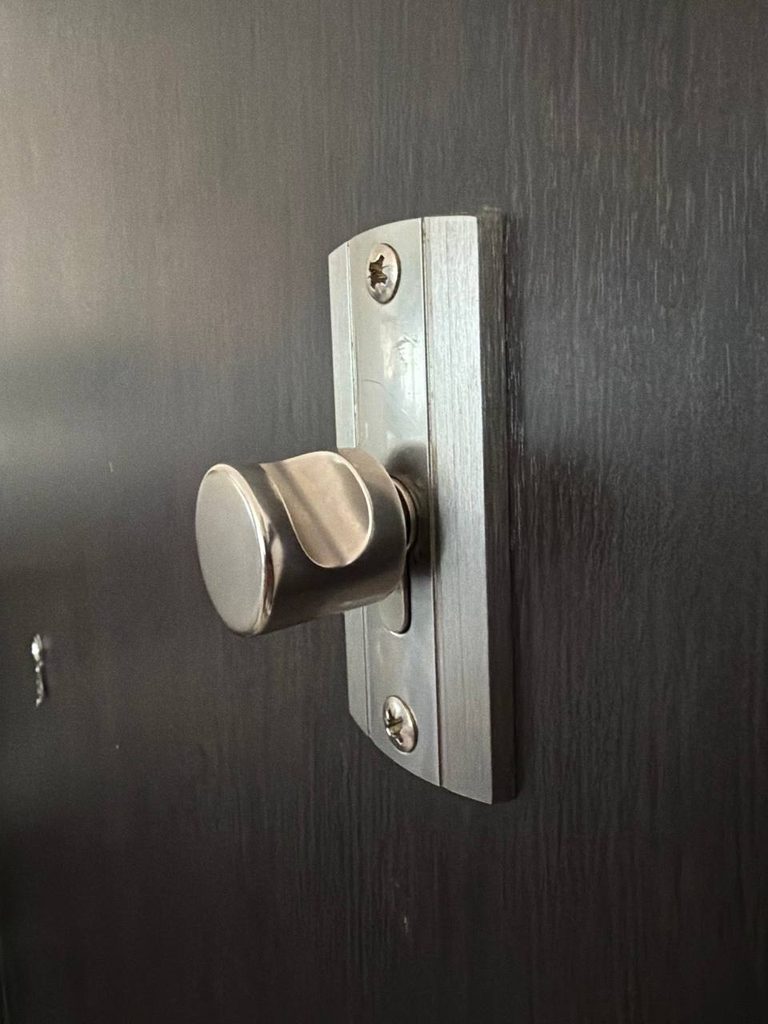

Zdjęcie 11. Górne pokrętło – niezależny zespół obsługi dodatkowego zabezpieczenia

Jedenaste zdjęcie przedstawia niewielki, pionowy szyld przykręcony do ciemnego skrzydła, a na nim metaliczne pokrętło. Jego kształt ułatwia obracanie palcami bez stosowania klucza. Na szyldzie widać dwa wkręty oraz wąski obszar przejścia osi do wnętrza drzwi. Takie rozwiązania są stosowane m.in. w zamkach pomocniczych, zamknięciach uruchamianych od środka i konstrukcjach z wewnętrznym pokrętłem cylindra. Na podstawie samego zdjęcia nie ma jednak podstaw, by nazywać ten element konkretnym modelem dodatkowego zamka, określać liczbę rygli lub producenta całego zespołu.

Przy takim elemencie ślusarz musi przede wszystkim ustalić, co pokrętło napędza. Może współpracować z ryglem dodatkowym, wkładką z gałką lub odrębną częścią zamka. Procedura zależy od rzeczywistej konstrukcji. W trakcie diagnozy sprawdza się zakres obrotu, moment wymagany do poruszenia mechanizmu, wyczuwalne punkty krańcowe oraz zgodność ruchu z położeniem zamka. Nie należy bez potrzeby przekraczać oporu mechanizmu. Jeżeli pokrętło porusza się lekko, ale rygiel nie reaguje, możliwe jest rozłączenie napędu; jeżeli obrót jest ciężki, powodem może być obciążenie rygla lub usterka mechaniczna. To jedynie możliwe scenariusze, nie stwierdzona na zdjęciu diagnoza.

Podczas wymiany takiego zabezpieczenia analizujemy również miejsce mocowania. Krótki szyld powinien przylegać stabilnie do skrzydła, nie może być skręcony ukośnie ani ocierać o ruchome części. Trzeba sprawdzić grubość drzwi, długość osi i zgodność zestawu z drugim elementem po przeciwnej stronie. Niewłaściwy dobór długości może powodować trudności montażowe, nawet gdy pokrętło wizualnie pasuje do starego wykończenia. W konstrukcjach antywłamaniowych każde wiercenie nowych otworów musi być rozważone także ze względu na zachowanie właściwości skrzydła.

Na zdjęciu nie widać etykiety ani katalogowego symbolu tego urządzenia. Nie wpisujemy zatem konkretnej nazwy handlowej. Pokazujemy za to ważny aspekt naszej pracy: wymiana zabezpieczeń wymaga sprawdzenia wszystkich punktów obsługi, również tych dodatkowych i mniej widocznych na co dzień. W razie wystąpienia problemu użytkownik powinien opisać, czy opór pojawia się przy otwartych, czy przy zamkniętych drzwiach. Taka informacja znacznie przyspiesza prawidłowe rozpoznanie.

Dla użytkownika duże znaczenie ma również ergonomia. Pokrętło powinno dać się obsłużyć bez używania nadmiernej siły, a jego położenie nie może kolidować z pozostałymi okuciami. Jeżeli jest elementem zamka dodatkowego, trzeba upewnić się, że po zamknięciu nie blokuje awaryjnego wyjścia w sposób sprzeczny z przeznaczeniem drzwi. W obiektach z drogami ewakuacyjnymi stosuje się odrębne wymagania. Nie zakładamy, że prezentowane drzwi są drzwiami ewakuacyjnymi – zdjęcie mieszkania nie daje podstaw do takiej kwalifikacji. To kolejny powód, by każdy przypadek oceniać indywidualnie.

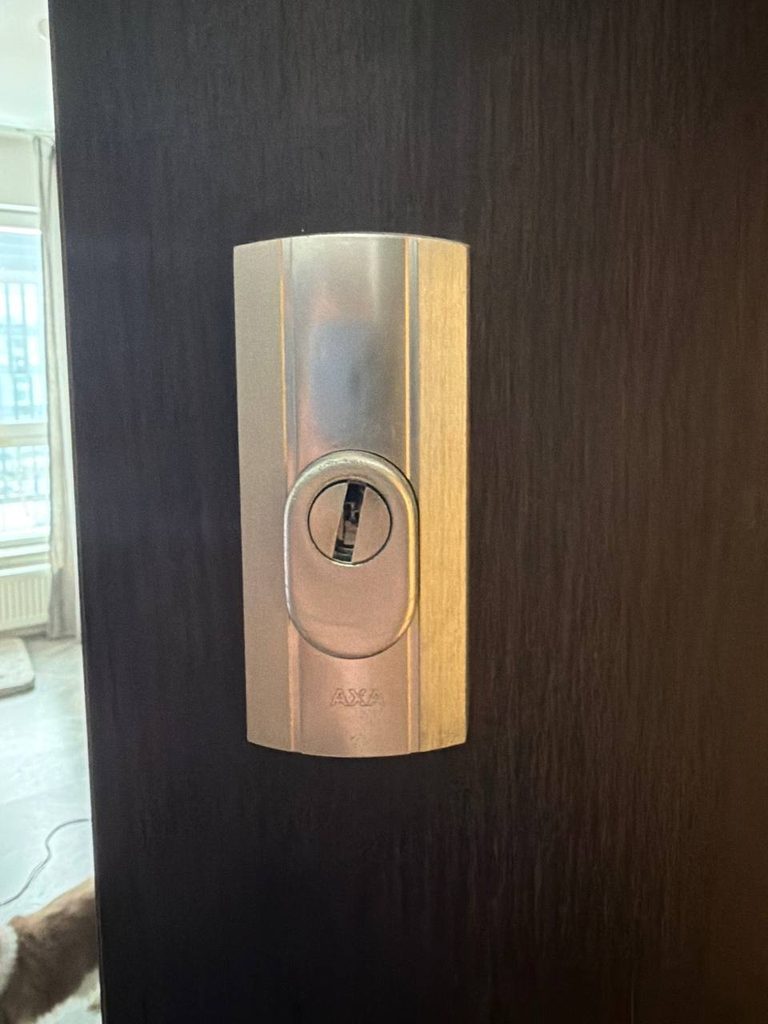

Zdjęcie 12. Zewnętrzny szyld AXA – oznaczenie marki i kontrola ochrony strefy wkładki

Ostatnia fotografia pokazuje metalowy szyld z oznaczeniem AXA umieszczony na ciemnym skrzydle. W centralnej części osłony jest owalny element z wąskim otworem przypominającym szczelinę obsługową. Nie widać tu typowego czoła cylindra z jednoznacznym napisem producenta. Nie można więc na tej podstawie stwierdzić, jaki model wkładki jest zamontowany pod osłoną ani czy jej mechanizm był w tym momencie kompletny. Można za to uczciwie zidentyfikować markę samego widocznego szyldu. Producent AXA ma szeroką ofertę okuć i zabezpieczeń drzwiowych o wielu rozstawach i odmianach konstrukcyjnych.

Przy wymianie osłony cylindrowej lub szyldu ochronnego trzeba rozróżnić ochronę dekoracyjną od rozwiązania o udokumentowanej klasie bezpieczeństwa. Sam metalowy wygląd i wyraźny logotyp nie przesądzają o odporności na wyrwanie, rozwiercanie czy manipulację. Potwierdzenie funkcji ochronnej wymaga numeru katalogowego i odpowiednich danych producenta. Pomocne są oficjalne katalog produktów AXA, które pokazują, jak wiele odmian szyldów, klamek i osłon może występować pod jedną marką. Ten egzemplarz nie ma na zdjęciu czytelnej informacji pozwalającej wskazać konkretną pozycję katalogową.

Przy montażu bardzo ważne jest położenie okucia względem wkładki i otworu w skrzydle. Osłona nie powinna blokować obsługi kluczem ani powodować jednostronnego nacisku na cylinder. Jeżeli szyld ma specjalne elementy ochronne, potrzebne są zgodne śruby, odległości montażowe i prawidłowy sposób skręcenia od strony konstrukcyjnie przewidzianej przez producenta. Wymiana tylko części zespołu na przypadkowy odpowiednik może pogorszyć zarówno ergonomię, jak i ochronę antywłamaniową.

W tej realizacji dokumentujemy zastosowany zestaw okuć i wykonywane czynności związane z wymianą zabezpieczeń. Kadr AXA stanowi istotny dowód tożsamości producenta widocznej części, lecz nie pozwala twierdzić, że na pewno wymieniliśmy na model AXA Prestige, AXA Flex czy inny wybrany z katalogu. Podobieństwo kształtu nie wystarcza. Aby potwierdzić wariant, potrzebne byłyby zdjęcie opakowania, numer z części, oznaczenie montażowe lub dokument zakupu. Dzięki temu późniejsza konserwacja i zamówienie elementów pozostają oparte na faktach, a nie reklamowych domysłach.

Dodatkowej uwagi wymaga zgodność wykończenia szyldu z użytkowaniem drzwi. Samo zmatowienie powierzchni nie przekreśla skuteczności mechanicznej, ale ślady przemieszczenia, poluzowane mocowania lub zdeformowane gniazdo mogą wymagać kontroli. Nie przesądzamy tego na podstawie widocznych refleksów światła. Zdjęcie jest wykonane z bliska i pozwala odczytać logo, natomiast nie pokazuje układu śrub od strony wewnętrznej ani sposobu połączenia osłony z wkładką. Przy zamówieniu części to właśnie karta katalogowa i pomiary dostarczają brakującej informacji.

Procedura diagnostyki i wymiany – techniczne kryteria jakości

Rozpoznanie źródła awarii

Dla drzwi zewnętrznych z mechanizmem listwowym istotne jest odróżnienie zatarcia lub zużycia zespołu zamkowego od przeciążenia wywołanego niewłaściwą geometrią skrzydła. Dla drzwi mieszkalnych z osobnym górnym pokrętłem i dolnym zestawem klamka–wkładka każdą strefę należy badać oddzielnie. Jeśli klucz pracuje ciężko jedynie przy domkniętych drzwiach, sprawdzamy przede wszystkim współpracę rygli z zaczepami. Jeśli opór występuje przy drzwiach otwartych, dalsza diagnostyka koncentruje się na wkładce, kasecie, napędzie i ich połączeniach.

Komplet podstawowych wymiarów

Przy wkładkach profilowych zapisujemy długość od osi mocowania do strony wewnętrznej i zewnętrznej, grubość okuć, typ napędu oraz położenie cylindra po zamontowaniu. Przy zamkach listwowych dodatkowo mierzymy rozstaw klamka–wkładka, głębokość osadzenia, szerokość listwy, długość całkowitą, umiejscowienie punktów blokowania i lokalizację otworów montażowych. Żaden z tych wymiarów nie powinien być przepisywany z nieostrej fotografii jako pewny, jeśli nie da się wyznaczyć odpowiedniego punktu bazowego.

Wymiana i kontrola po montażu

Po doborze kompatybilnego podzespołu sprawdza się prawidłowe ułożenie części, dopasowanie elementów mocujących, swobodę obrotu klucza i klamki oraz pełen zakres pracy ryglowania. Weryfikację zaczyna się przy otwartym skrzydle. Następnie ocenia się domykanie bez potrzeby silnego dociskania. Jeśli usterka powraca w kontakcie z ościeżnicą, przed dalszym użytkowaniem należy skontrolować zaczepy i ustawienie drzwi. Nie zakładamy, że wymiana samej wkładki rozwiąże awarię kasety albo problem z zawiasami.

Orientacyjny cennik prac ślusarskich – Warszawa i okolice

Zakres prac	Cena orientacyjna
Oględziny techniczne, pomiary i rozpoznanie zgodności zamka	400–500 zł
Wymiana typowej wkładki profilowej wraz z pracą	400–800 zł
Wymiana wkładki o podwyższonych wymaganiach zabezpieczenia	600–1500 zł
Wymiana klamki, szyldu lub okuć ochronnych	400–1200 zł
Serwis lub wymiana centralnej kasety zamka listwowego	600–1800 zł
Rozbudowana wymiana zamka wielopunktowego i regulacja współpracy drzwi	1000–3000 zł

Ceny służą jako zakresy orientacyjne, nie są potwierdzoną ceną realizacji ze zdjęć. Koszt ostateczny zależy od rodzaju drzwi, dostępności części, czasu pracy, wymaganego demontażu, liczby elementów i warunków dojazdu. Jeśli specjalistyczna wkładka lub zasuwnica nie mieści się w przedstawionych widełkach, wycena jest indywidualna.

Kiedy zamówić ślusarza, zamiast samodzielnie dobierać zamek?

Jeżeli klucz obraca się z dużym oporem, klamka opada, mechanizm działa inaczej przy zamkniętych i otwartych drzwiach albo trzeba wymienić wkładkę w zabezpieczonym szyldzie, najważniejsze jest prawidłowe rozpoznanie konstrukcji. Nie należy kupować zamiennika wyłącznie na podstawie zdjęcia podobnej części w sklepie. W razie niezgodności rozstawu, długości czy kierunku pracy ryglowania pozornie prosta wymiana może zakończyć się uszkodzeniem kosztownych drzwi.

Na naszej stronie opisujemy również naprawę i wymianę zamków w Warszawie oraz działania przy drzwiach o rozbudowanym zabezpieczeniu. Ten drugi materiał dotyczy innego systemu; nie oznacza, że drzwi prezentowane w obecnej dokumentacji są wyrobem marki Dierre.

Mobilny Serwis Warszawa – gdzie wykonujemy pomiary i wymianę zamków?

Obsługujemy zlecenia ślusarskie na terenie Warszawy, w tym Śródmieścia, Mokotowa, Ursynowa, Wilanowa, Woli, Bemowa, Bielan, Żoliborza, Ursusa, Włoch, Ochoty, Targówka, Białołęki, Rembertowa, Wesołej, Wawra oraz obu części Pragi. Dojeżdżamy również do miejscowości podwarszawskich: Piaseczna, Konstancina-Jeziorny, Józefosławia, Lesznowoli, Magdalenki, Pruszkowa, Piastowa, Brwinowa, Milanówka, Grodziska Mazowieckiego, Łomianek, Marek, Ząbek, Zielonki, Kobyłki, Wołomina, Legionowa, Jabłonny, Otwocka i Józefowa.

Wśród obsługiwanych rejonów miasta znajdują się m.in. okolice al. Jana Pawła II, ul. Marszałkowskiej, Puławskiej, al. Jerozolimskich, al. Krakowskiej, ul. Modlińskiej, Górczewskiej, Marymonckiej i Grochowskiej. Wskazanie obszaru działalności nie jest deklaracją, że wszystkie fotografie wykonano na tych ulicach. Dokładna lokalizacja przedstawionych prac pozostaje nieujawniona ze względu na prywatność klientów.

Kontakt: 570 933 114. Przy zgłoszeniu warto przygotować zdjęcie całych drzwi, ujęcia okuć z obu stron oraz fotografię krawędzi skrzydła, gdy jest bezpiecznie dostępna. Nie przesyłaj publicznie danych adresowych ani kodów kluczy. Jeżeli drzwi nie dają się zamknąć, zgłoś to od razu – dobór sposobu zabezpieczenia miejsca zależy od faktycznego rodzaju awarii.

Najczęstsze pytania klientów

Czy WILKA to marka całego zamka widocznego na zdjęciu?

Nie możemy tego stwierdzić. Napis WILKA znajduje się na wkładce widocznej na zdjęciach ciemnych drzwi. Producent pozostałych elementów wymaga osobnej identyfikacji.

Czy szyld AXA oznacza, że zamontowano wkładkę AXA?

Nie. Logo AXA identyfikuje widoczny szyld lub osłonę. Wkładka pod tym okuciem nie ma na fotografii czytelnego oznaczenia serii.

Czy wymiana wkładki wymaga zawsze wymiany klamki?

Nie. Wkładkę można w wielu konstrukcjach wymienić osobno, jeśli nowy cylinder pasuje do istniejącego zamka i okuć. Decyduje zgodność wymiarowa i techniczna.

Czy da się odczytać dokładny wymiar zamka z miary na zdjęciu?

Nie z dokładnością potrzebną do zamówienia części. Widać wykonywany pomiar fragmentu mechanizmu, lecz do katalogowego doboru trzeba znać położenie punktów bazowych i pozostałe parametry.

Czy zdjęcia dowodzą, że każdy pokazany element wymieniono?

Nie. Dokumentują oględziny, pomiary i wygląd okuć podczas obsługi związanej z wymianą. Bez zdjęć „przed i po” lub zestawienia wymienionych części nie przypisujemy każdemu widocznemu komponentowi statusu nowego elementu.

Wnioski z prac

Dokładna wymiana zabezpieczeń w drzwiach to połączenie wiedzy o mechanizmach, pomiarów i ostrożnego montażu. Na jasnych drzwiach pokazaliśmy badanie centralnego mechanizmu listwowego w warunkach zimowych. Na ciemnych drzwiach mieszkalnych udokumentowaliśmy dwa zespoły okuć, w tym wkładkę z widoczną marką WILKA oraz szyld AXA. Najważniejsza zasada jest wspólna: wymieniany element musi być zgodny z rzeczywistą konstrukcją drzwi, a jego prawidłowe działanie należy sprawdzić w praktyce.
