Galeria napraw i dokumentacji technicznej

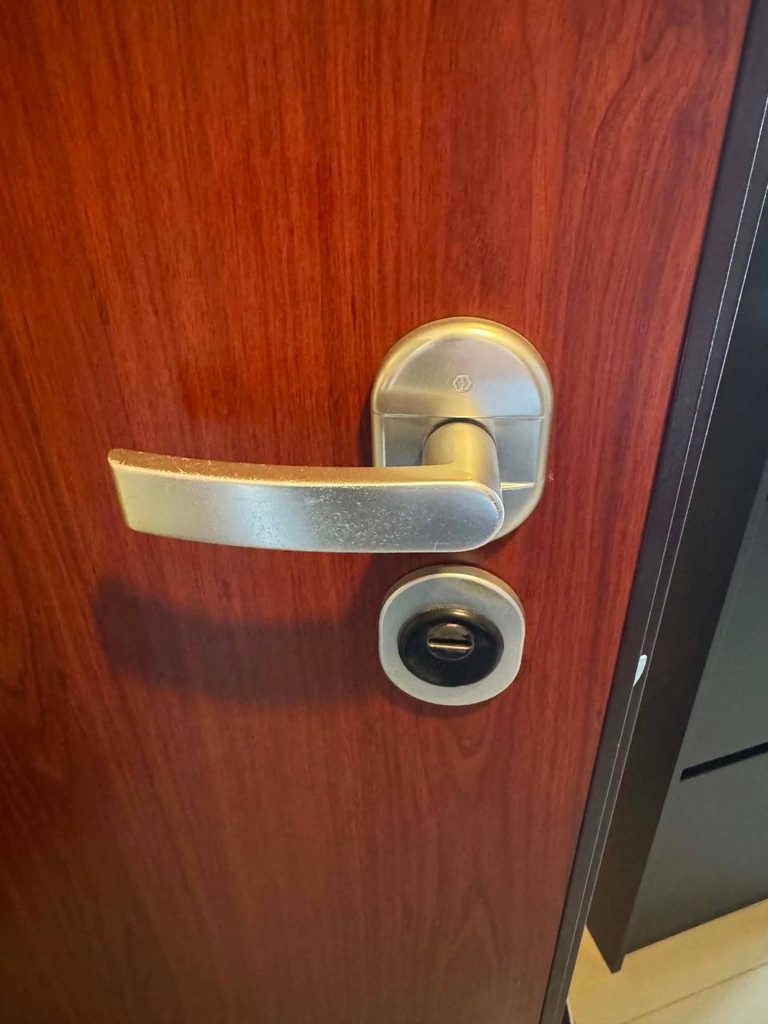

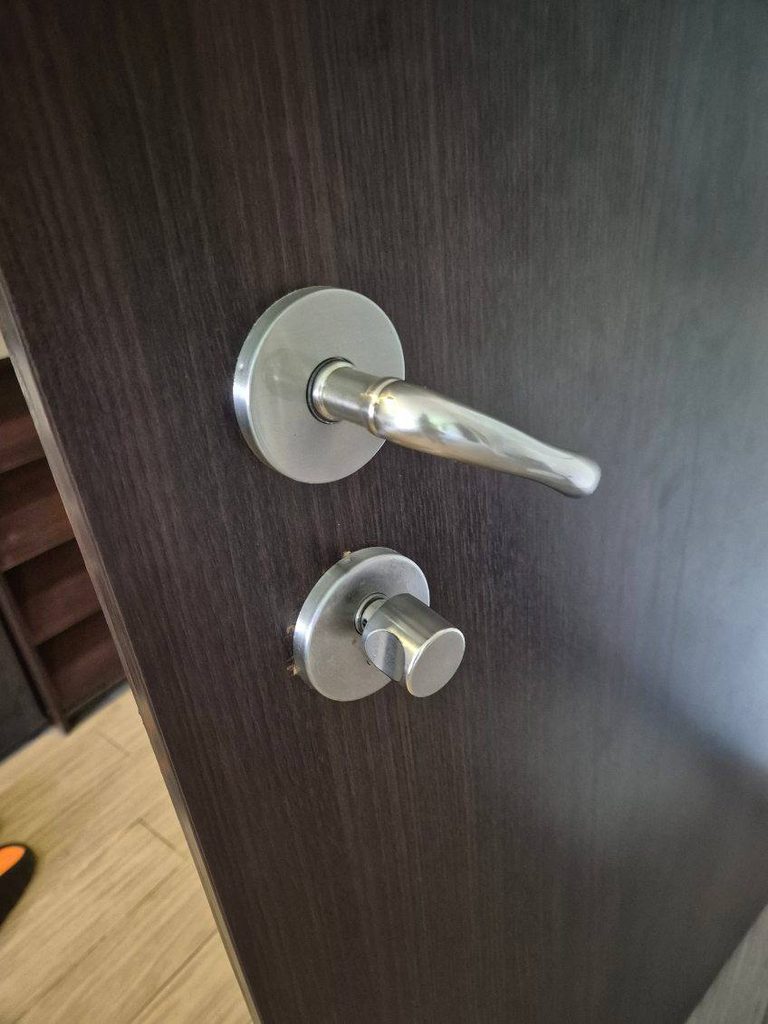

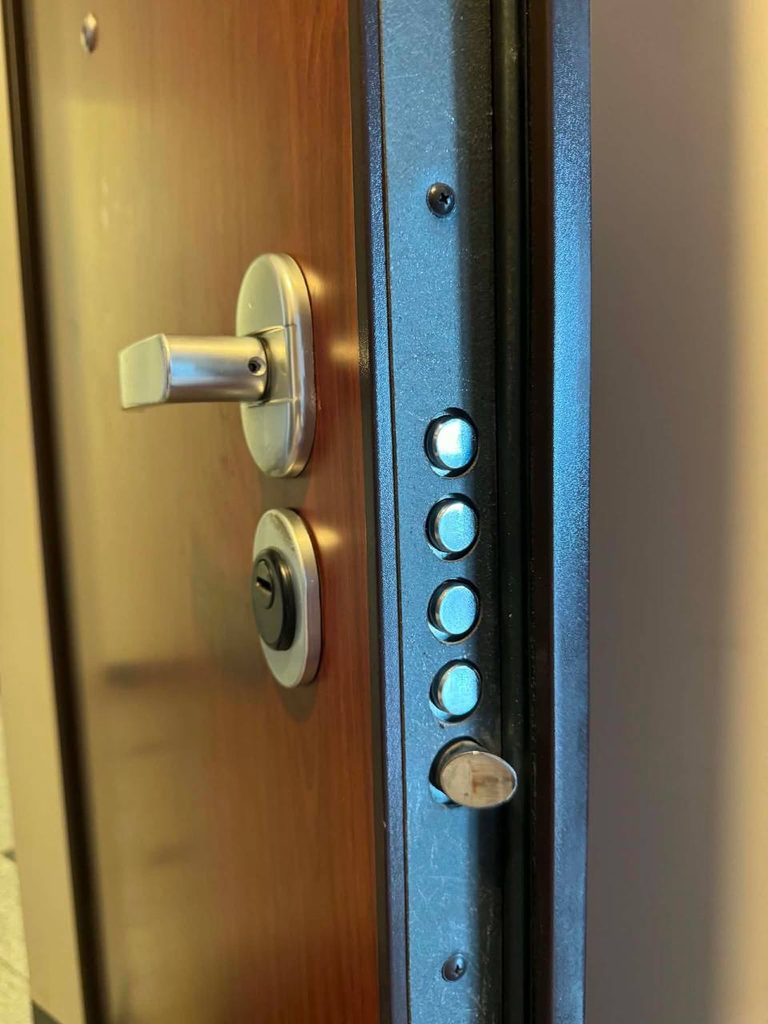

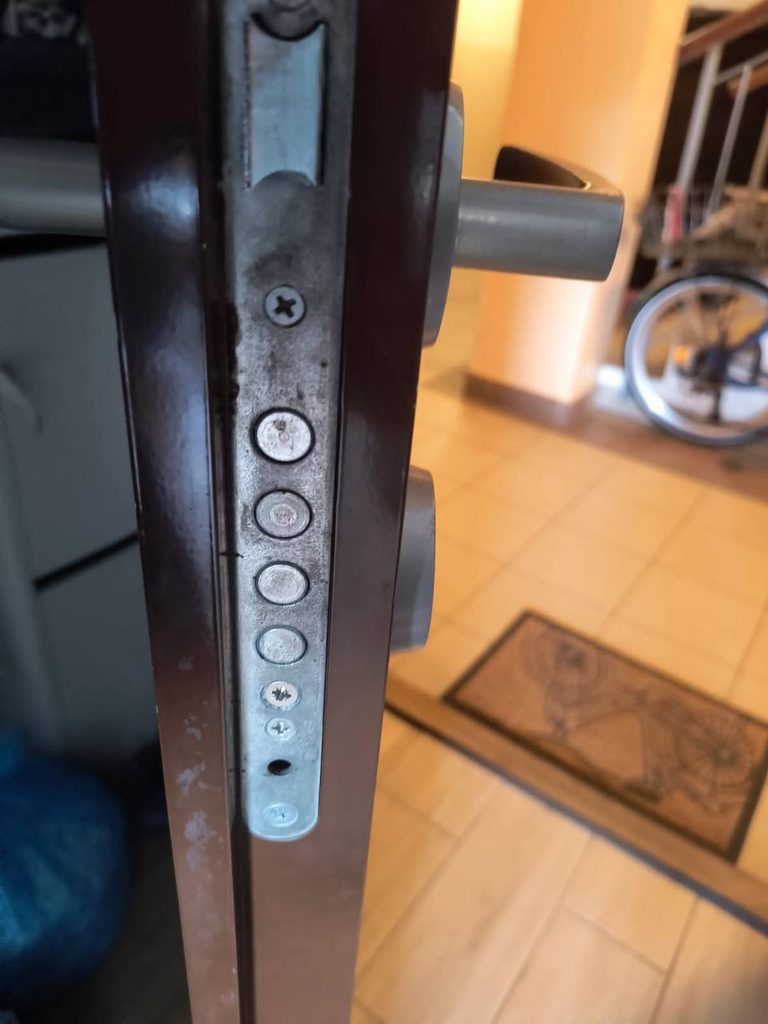

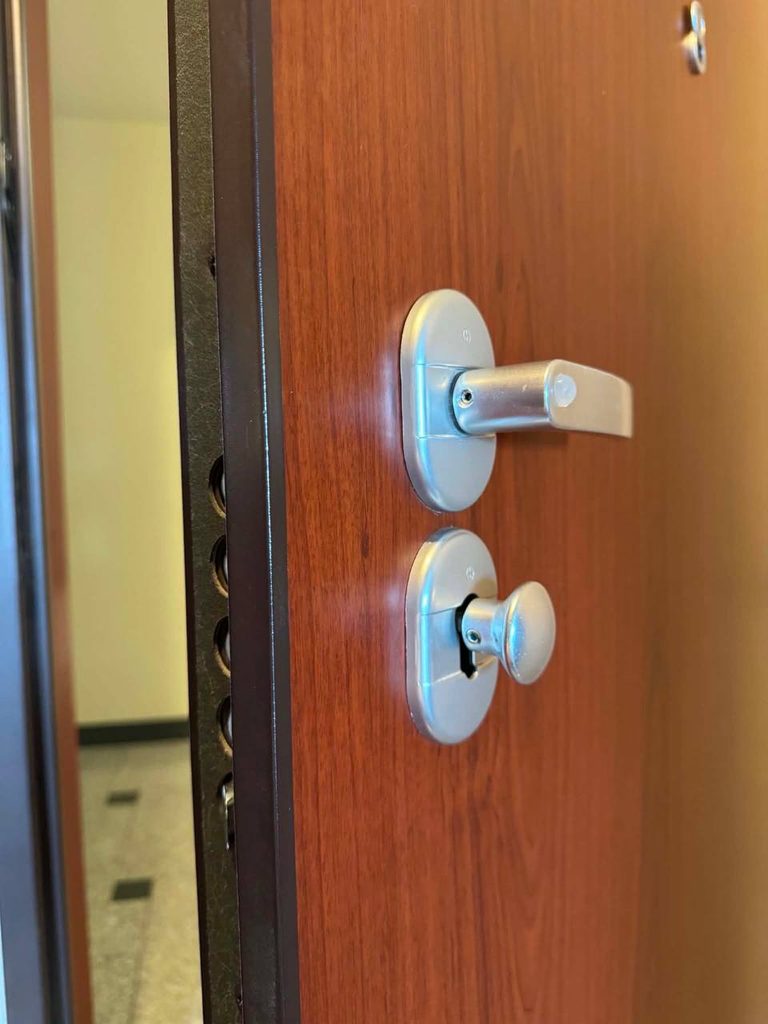

Dokumentacja techniczna MSW: otwarte skrzydło drzwi z oznaczeniem Dierre na pionowej listwie czołowej. Widoczny jest rząd okrągłych rygli, metalowe elementy mechanizmu na krawędzi skrzydła, wkręty mocujące listwę oraz srebrna klamka przy powierzchni drzwi. Takie ujęcie pozwala ocenić dostęp do zespołu zamka i rozmieszczenie punktów ryglowania. Zakres serwisu obejmuje sprawdzenie współpracy rygli z ościeżnicą, oporów przy zamykaniu, osadzenia listwy i przenoszenia ruchu z klamki oraz wkładki. Przy doborze części należy potwierdzić model zamka, rozstaw mocowań, kierunek drzwi i wymiary mechanizmu. Regulację skrzydła rozpatruje się razem z pracą zamka: niewspółosiowe otwory zaczepowe lub opadnięcie drzwi mogą zwiększać obciążenie przekładni. Marka widoczna na drzwiach nie określa automatycznie modelu każdego elementu osprzętu.

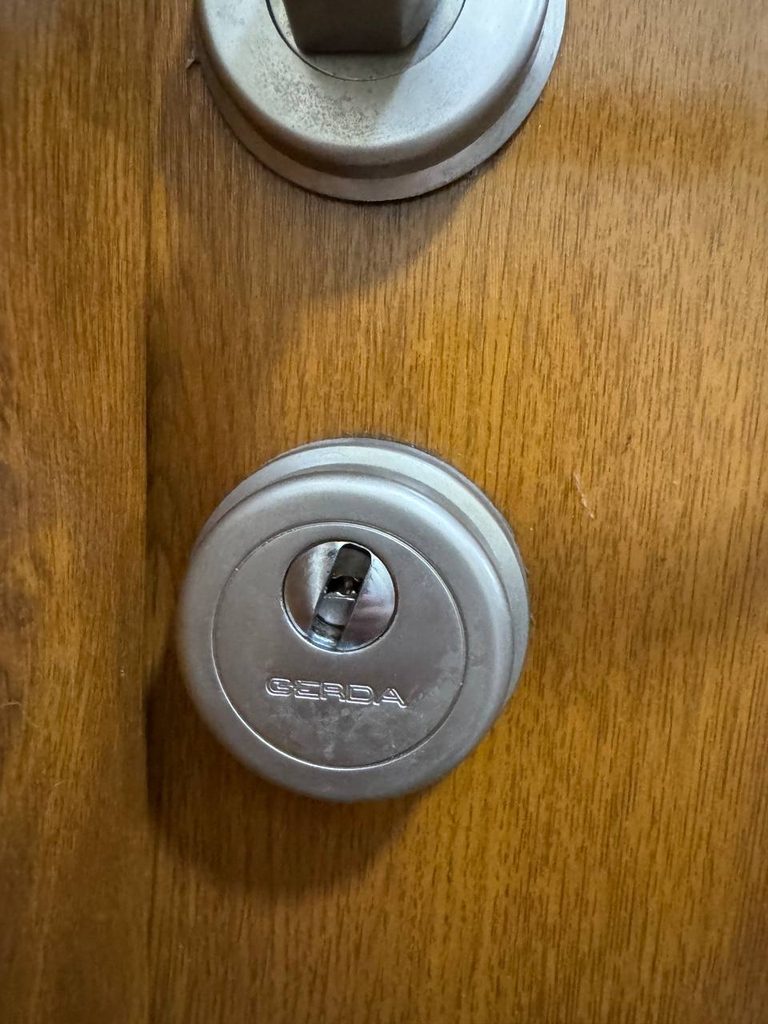

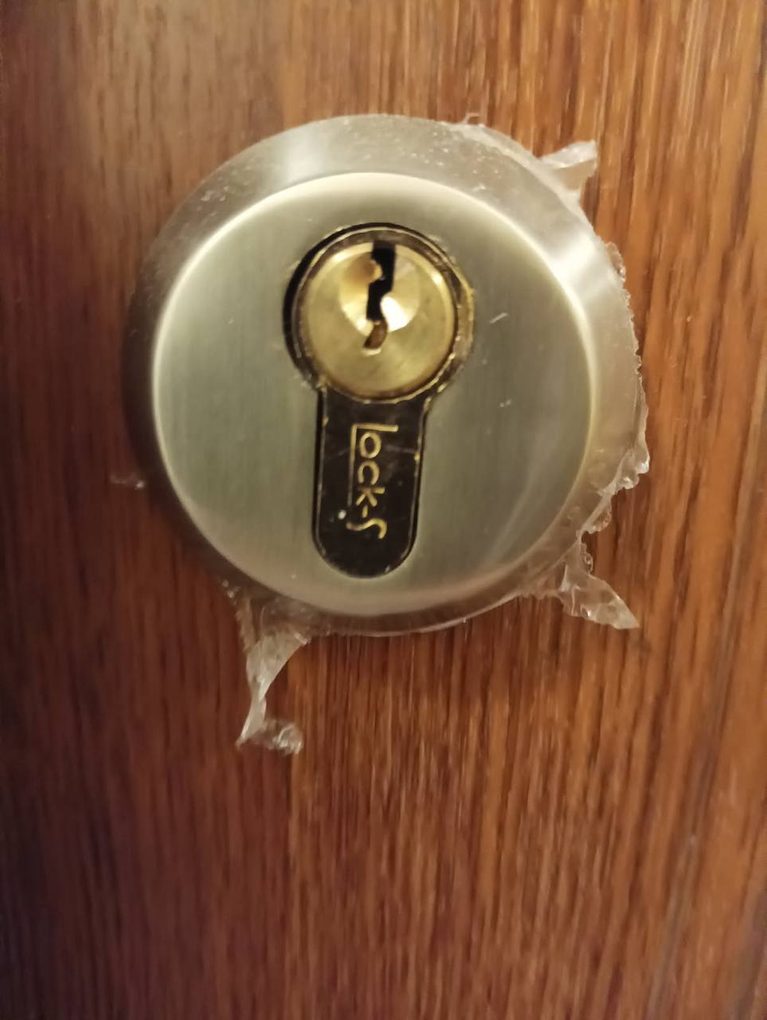

Zbliżenie z dokumentacji MSW pokazuje mosiężną wkładkę profilową osadzoną w szarym, podłużnym szyldzie na jasnym skrzydle drzwi. Widać czoło bębenka z kanałem klucza, dolną część korpusu wkładki i ślady użytkowania powierzchni drzwi. Ujęcie służy ocenie osadzenia wkładki, jej położenia względem szyldu i dostępu do mechanizmu zamka. W diagnostyce rozdziela się opór samej wkładki od oporu kasety zamka oraz nieprawidłowego ustawienia drzwi. Do wymiany potrzebne są pomiary obu stron wkładki względem osi mocowania, grubości skrzydła i okuć oraz identyfikacja elementu napędzającego zamek. Nadmierne wystawanie wkładki poza osprzęt, luzy mocowania i ślady zużycia wymagają kontroli na miejscu. Dokładny producent, klasa zabezpieczenia i wymiary nie wynikają jednoznacznie z tego kadru.

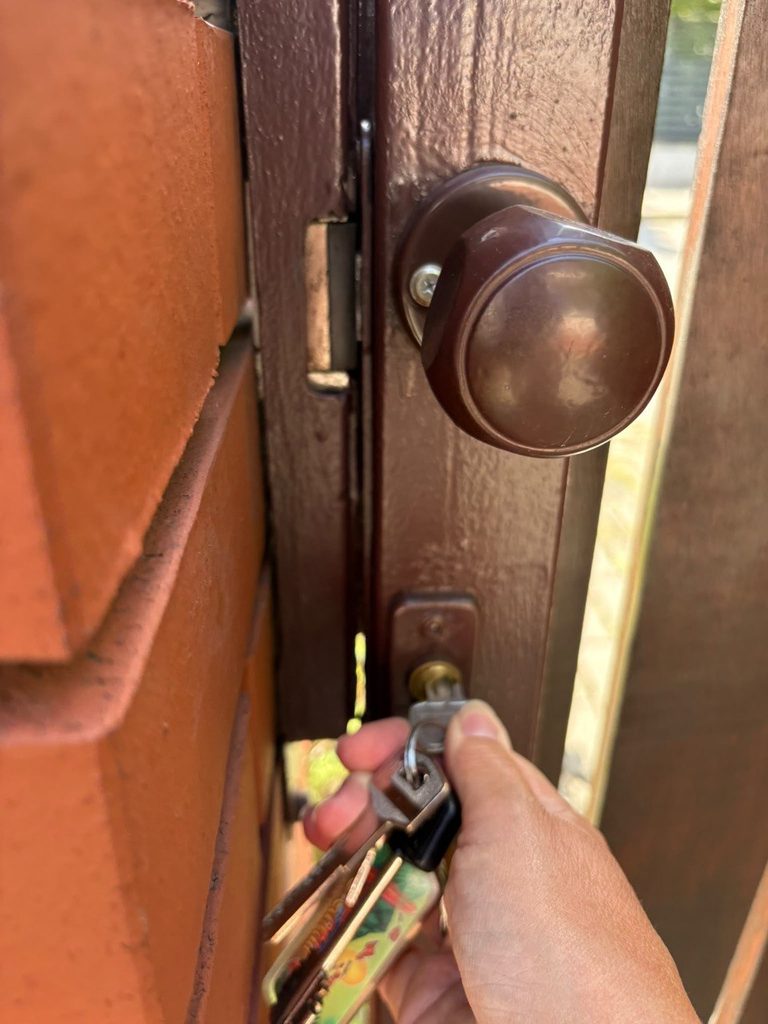

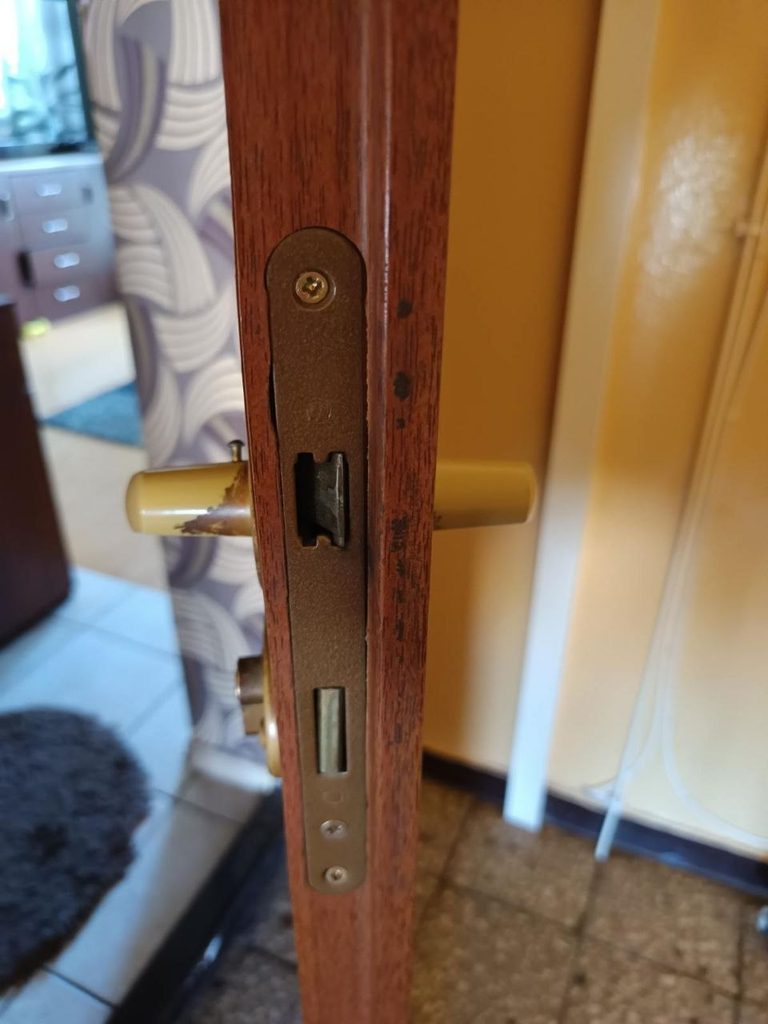

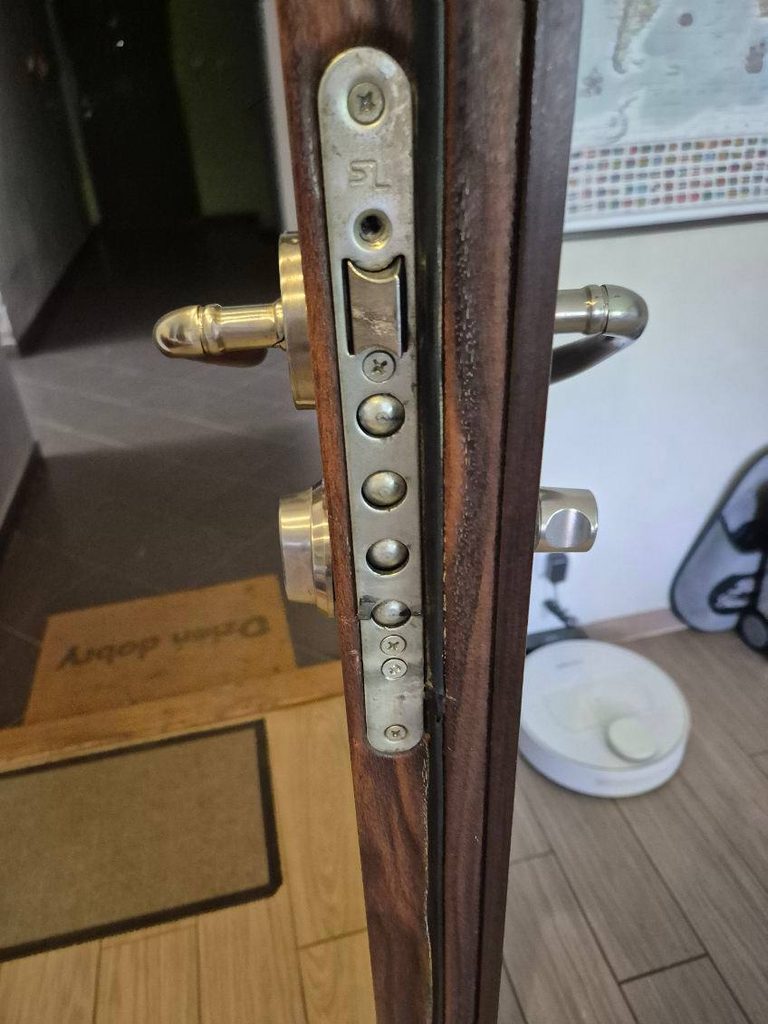

Fotografia z prac MSW przedstawia krawędź brązowej metalowej furtki lub skrzydła wejściowego z zamkiem wpuszczanym. Na pionowej listwie czołowej widać wkręty mocujące oraz wystający język zapadki. Po obu stronach profilu znajdują się elementy klamek; na obrzeżach osprzętu widoczne są ślady użytkowania powłoki. Jest to obszar diagnostyki zatrzaskiwania, powrotu klamki i współpracy zamka z zaczepem. Zakres kontroli może obejmować ustawienie furtki na zawiasach, luz skrzydła, osadzenie kasety oraz to, czy zapadka trafia w prawidłowo ustawiony otwór zaczepowy. Przy ewentualnej wymianie trzeba zmierzyć kasetę, listwę czołową, rozstaw mocowań i położenie osi klamki. Jeśli w instalacji pracuje elektrozaczep, jego dopasowanie i zwalnianie sprawdza się jako osobny element systemu wejściowego.
